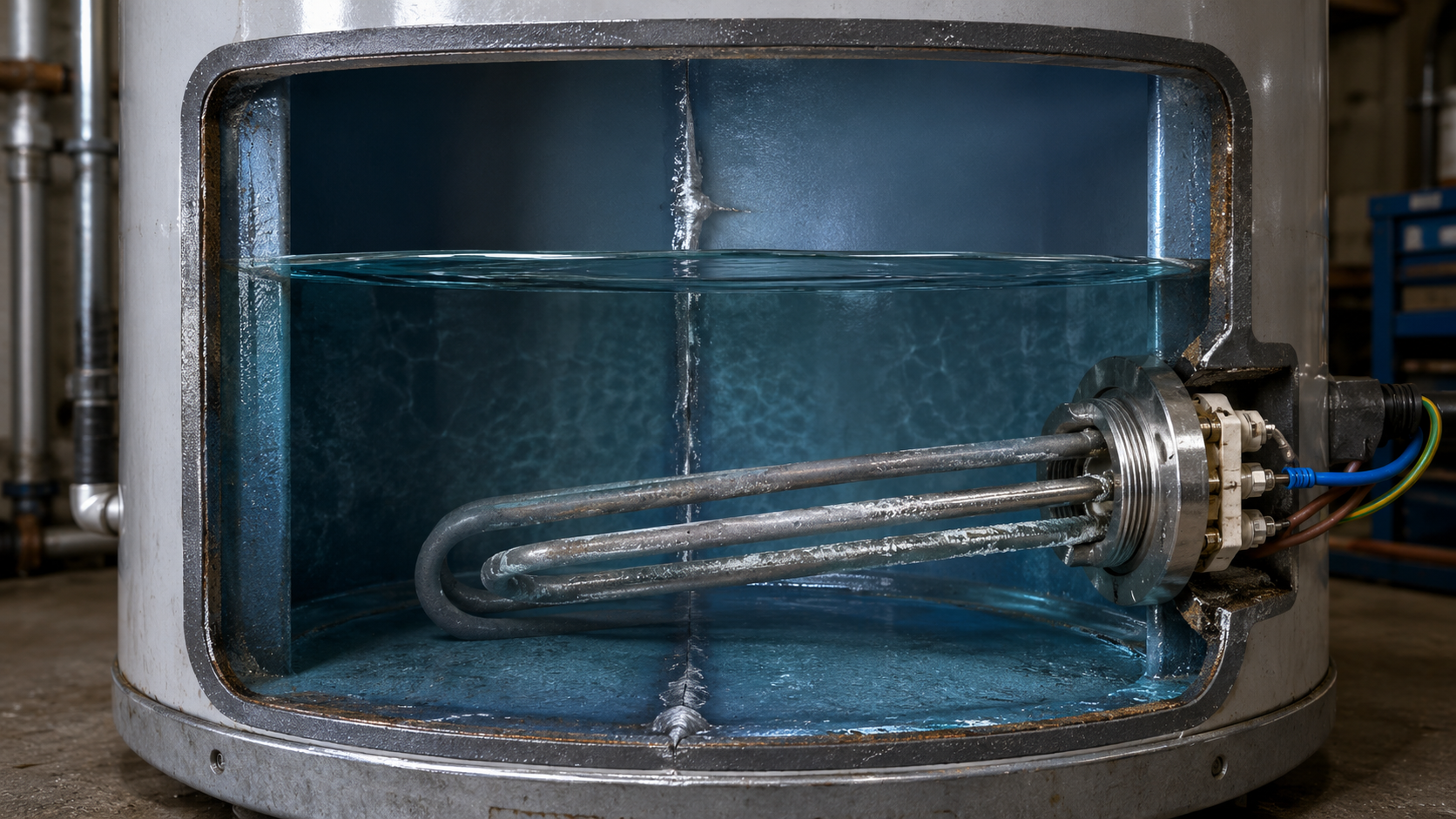

Бойлер замёрз: можно ли спасти ТЭН и бак

Замерзание воды в баке — одна из частых причин аварий на сезонных объектах: дачные котельные, цеха с нерегулярным отоплением, блочно-модульные установки, оставленные на зиму. Вода при кристаллизации расширяется примерно на 9%, и в замкнутом объёме давление льда может превысить 200 МПа. Такая нагрузка разрушает не только корпус ёмкости, но и трубчатые электронагреватели. Разберём, как инженеру оценить последствия для ТЭНа и бака и что можно сделать после разморозки.

Что происходит с ТЭНом при замерзании бойлера

Погружная часть ТЭНа оказывается под прямым воздействием расширяющегося льда. Металлическая оболочка из стали или нержавейки деформируется: появляются вмятины, вздутия, а в местах, где лёд встречает сопротивление шва или фланца, — трещины. Если герметичность оболочки нарушена, влага проникает в засыпку периклаза. Внутри ТЭНа — нихромовая спираль в прессованном магнезите. Смещение витков вызывает межвитковое замыкание или пробой на корпус. При подаче напряжения срабатывает УЗО или автомат, а при отсутствии защиты перегорает вводной кабель.

Даже при отсутствии видимых повреждений микротрещины оболочки делают ТЭН непригодным: сопротивление изоляции падает в десятки раз, и такой нагреватель становится аварийным. Поэтому простого внешнего осмотра недостаточно — нужны электрические измерения.

Диагностика ТЭНа после полной разморозки

Действуйте строго в порядке безопасности:

• Полностью обесточьте бойлер: отключите вводной автомат, снимите напряжение на клеммах, вывесьте плакат «Не включать».
• Слейте воду. Если лёд ещё не растаял, дождитесь естественного оттаивания при плюсовой температуре. Не подавайте питание на ТЭН до полного заполнения бака водой — сухой нагреватель перегорит за несколько секунд.
• Осмотрите трубки: вмятины, вздутия, трещины, изменение цвета — признаки механического повреждения.
• Отключите перемычки и измерьте сопротивление спирали каждой петли.
• Измерьте сопротивление изоляции мегаомметром на 500 В. Норма для рабочего ТЭНа после отключения от сети — не менее 10 МОм.

Для однофазного ТЭНа сопротивление спирали рассчитывается по формуле R = U² / P. В трёхфазном бойлере со схемой «звезда» на каждый элемент приходит фазное напряжение 220 В, поэтому сопротивление элемента равно U_ф² / P, где U_ф = 220 В.

Пример расчёта. В трёхфазном бойлере 380 В со схемой «звезда» установлены три ТЭНа по 3 кВт. Сопротивление одного элемента: 220² / 3000 ≈ 16,1 Ом. Общая мощность — 9 кВт. Если мультиметр показал 10 Ом или 0,5 Ом, витки спирали замкнуты или имеется межвитковое замыкание — ТЭН подлежит замене.

Сведите результаты измерений в таблицу:

Восстановить или заменить: инженерное решение

Если деформация оболочки зафиксирована, ремонт ТЭНа технически невозможен. Магнезитовая засыпка после увлажнения теряет диэлектрические свойства, спираль восстановлению не подлежит, а сушка не убирает капиллярные каналы влаги. Пытаться просушить такой ТЭН и вернуть его в эксплуатацию — значит закладывать аварию на следующий цикл включения.

Выход — изготовление нового ТЭНа. Серийные варианты из розницы редко подходят под промышленную геометрию бака: другая длина, диаметр, резьба фланца, мощность. ГОСТ 13268-88 допускает отклонение от номинальной мощности +5/−10%, что в пересчёте на сопротивление даёт несимметричный допуск −4/+11%. ТЭН, изготовленный по техническому заданию, позволяет выставить мощность точно под объём бойлера и заданное время нагрева.

Профилактика замерзания водонагревателей

Для оборудования, которое работает сезонно, обязательны следующие меры:

• Полный слив воды из бака и трубопроводов на зимний период, включая нижние точки контура.
• Установка автоматического сливного клапана, срабатывающего при температуре ниже +5 °C.
• Использование антифриза в контурах отопления — для систем питьевого водоснабжения это недопустимо.
• Теплоизоляция корпуса бака и патрубков, исключающая промерзание в режиме ожидания.
• Резервное питание для поддержания дежурного подогрева при аварийных отключениях.

На объектах с ответственным контуром дополнительно ставят датчики температуры на баках и сигнализацию об обрыве питания — это исключает «сюрпризы» после зимы.

Заказ ТЭНа по образцу вышедшего из строя

Когда ТЭН после замерзания непригоден, изготовление нового занимает 5–10 дней. Принимаются заказы по чертежу, эскизу, по размерам или по фотографии с линейкой — достаточно предоставить геометрию и параметры подключения. Минимальная партия — 1 шт. Материал оболочки подбирается под среду: AISI 304 (08Х18Н10) для воды и пара до 200 °C, сталь 10 для воздуха и неагрессивных сред, цельнотянутая труба 12Х18Н10Т для пищевых и агрессивных сред. Мощность рассчитывается под объём бака и время нагрева, а резьба фланца — под существующее ответное отверстие.

Отправьте фотографию старого ТЭНа или техническое задание — технолог рассчитает мощность, подберёт материал и вернёт срок в течение рабочего дня.

Частые вопросы

Как проверить, повреждён ли ТЭН после замерзания? Обесточьте бойлер, слейте воду, измерьте сопротивление спирали мультиметром и сопротивление изоляции мегаомметром. При сопротивлении изоляции менее 10 МОм и наличии деформаций ТЭН заменяется.

Можно ли спасти треснувший бак? Если трещина находится в стенке бака, возможна сварка с последующей опрессовкой. Для промышленных баков решение принимает дефектоскопист. При повреждении эмали или внутреннего покрытия бак меняют целиком.

Сколько ждать изготовление нового ТЭНа? Типовой срок — 5–10 дней. Партия от 1 штуки. Чертёж не обязателен — подойдут фото с линейкой, эскиз или старый ТЭН целиком.

Какую резьбу заказывать для блок-ТЭНа? Для блок-ТЭНов применяются фланцы G1.5", G2", G3", M48×2, M56×2, M64×3. Одиночные ТЭНы оснащаются штуцером G1/2", G3/4", M14×1.5, M22×1.5.

Как рассчитать мощность ТЭНа для бака? Для проверки существующего ТЭНа используйте формулу R = U² / P. Для трёхфазной звезды 380 В сопротивление одного элемента — U_ф² / P, где U_ф = 220 В. Для нового ТЭНа расчёт выполняет технолог по объёму бака и заданному времени нагрева.
