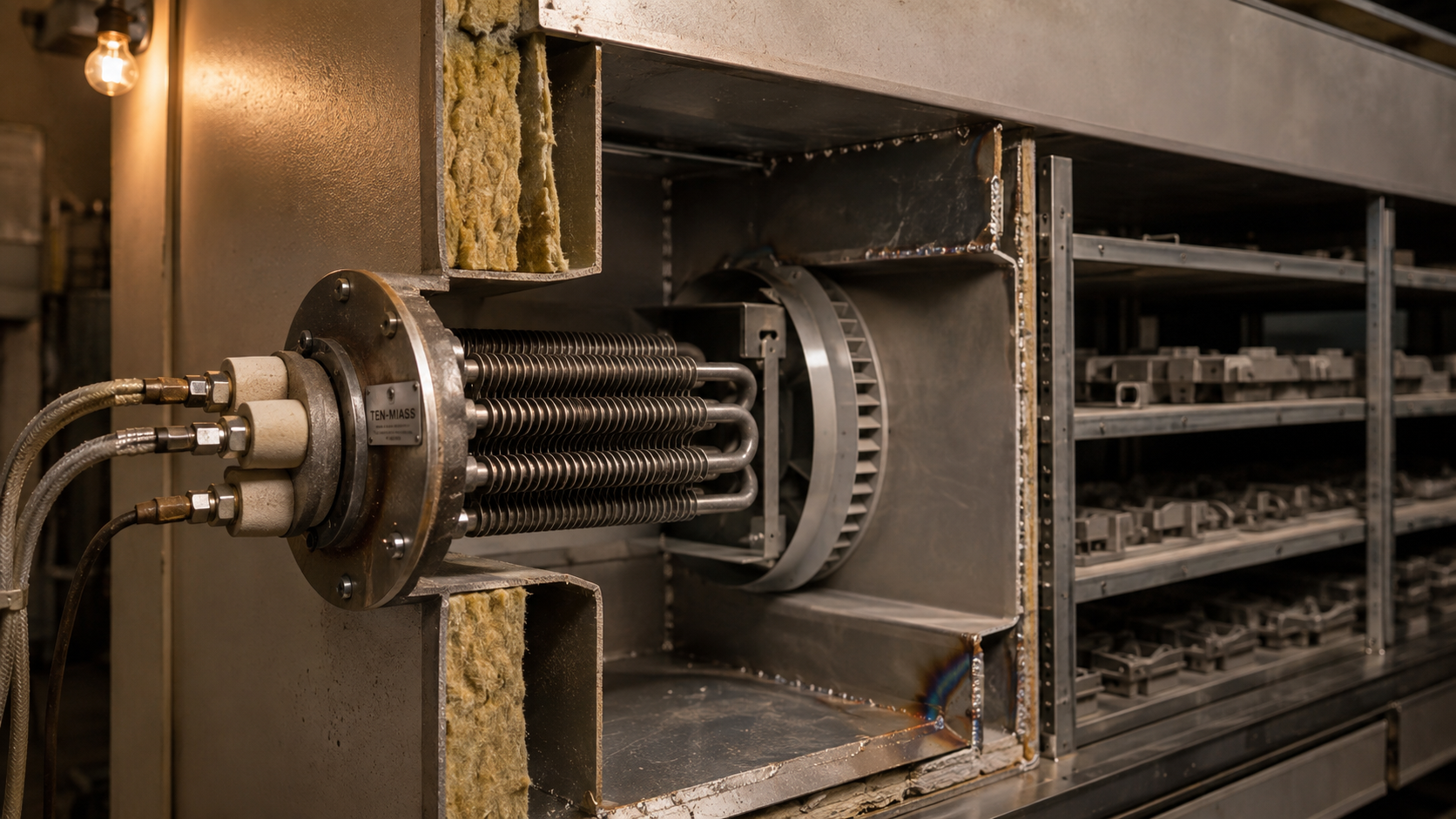

Воздушный ТЭН — расчёт мощности для нагрева воздуха в ºС/м³

Воздушный ТЭН в промышленности работает не в вакууме. Он греет воздух в сушильной камере, термошкафу, камере полимеризации или вентиляционном канале. Точный расчёт мощности — это не подбор «на глаз», а математика теплообмена. Ниже — формулы, цифры и порядок расчёта, чтобы инженер мог сам определить требуемую мощность и не переплачивать за завышенный номинал.

От чего зависит мощность воздушного ТЭНа

Мощность нагревателя складывается из двух составляющих:

• Нагрев самого воздуха — количество тепла, необходимое для подъёма температуры от начальной до конечной за заданное время.
• Компенсация теплопотерь — через стенки камеры, щели, вентиляцию, конвейерные проёмы. Для сушильных камер потери через ограждения часто равны или превышают мощность на нагрев воздуха.

Базовое уравнение теплового баланса:

Q = V × ρ × c × ΔT

где:

• V — объём воздуха, м³;
• ρ — плотность воздуха при средней температуре, кг/м³;
• c — удельная теплоёмкость воздуха, 1005 Дж/(кг·К);
• ΔT — разница между конечной и начальной температурой, К.

Мощность нагрева воздуха без потерь:

P = Q / t

t — время нагрева в секундах.

Плотность воздуха не константа. При 20 °C она равна 1,2 кг/м³, при 200 °C — уже 0,74 кг/м³. Для расчёта берут значение при средней температуре процесса — иначе ошибка достигает 30–40%.

Расчёт мощности по объёму и температуре: практический алгоритм

Последовательность действий для инженера:

1. Определите начальную и конечную температуру воздуха, а также время выхода на режим.
2. Найдите плотность воздуха при средней температуре (справочные таблицы теплофизических свойств).
3. Вычислите теплоту на нагрев воздуха по формуле Q = V × ρ × c × ΔT.
4. Разделите на время нагрева в секундах — получите «чистую» мощность воздуха.
5. Добавьте запас на теплопотери через корпус: для неотапливаемого помещения снаружи камеры — 20–40% от расчётной мощности, при интенсивной вентиляции — до 100%.
6. При необходимости учтите массу изделий, оснастки, транспортёра — они тоже требуют тепла.

Для подбора удельной мощности на поверхности трубки — это важный параметр для воздушных ТЭН, — используйте ориентиры из таблицы. Удельная мощность больше допустимой даёт перегрев оболочки и выход спирали из строя.

Оребрение увеличивает площадь теплоотдачи в 2–3 раза. Поэтому оребрённый ТЭН при той же мощности имеет меньшую температуру оболочки и служит дольше. Для камер с агрессивными испарениями используют нержавеющую оболочку.

Материалы оболочки и геометрия воздушных ТЭН

Воздушные ТЭН — это трубчатые нагреватели с нихромовой спиралью внутри, засыпанной периклазом. Снаружи трубка может быть гладкой или с навитым алюминиевым или стальным ребром. Для большинства воздушных сред применяют:

• Сталь 10 — для сухого воздуха до 200 °C, в сушильных камерах и термошкафах. Недорого и технологично.
• AISI 304 (08Х18Н10) — для влажного воздуха, пара, сред с конденсатом, а также для температур до 400 °C.
• 12Х18Н10Т — бесшовная цельнотянутая труба для пищевых производств и сред с агрессивными примесями.
• Титан — для хлористых сред, где нержавейка разрушается.

По ГОСТ 13268-88 допуск по мощности составляет +5/−10%, поэтому фактическое сопротивление ТЭНа имеет несимметричный допуск: −4/+11%. При расчёте установленной мощности закладывайте на 10–15% больше расчётного значения.

Наши производственные возможности по геометрии:

• диаметр корпуса — от 4 до 32 мм;
• длина — от 30 до 6000 мм;
• оребрение — стальное или алюминиевое, с шагом 2,5–5 мм;
• концевые штуцеры — G1/2", G3/4", M14×1,5, M22×1,5 для одиночных ТЭН;
• фланцы блок-ТЭН — G1,5", G2", G3", M48×2, M56×2, M64×3 под ключ-шестигранник.

Серийный ТЭН из каталога почти никогда не совпадает с требуемой задачей по всем трём параметрам: мощность, длина, резьба. Например, в камере с габаритом 600 мм установочная длина трубки нужна 540 мм, а в каталоге только 500 или 630 мм. Изготовление по чертежу снимает этот компромисс.

Расчёт сопротивления и схемы подключения

Зная мощность и напряжение, сопротивление однофазного ТЭНа считается просто:

R = U² / P

Пример: воздушный ТЭН 3 кВт, напряжение 220 В → R = 220² / 3000 = 16,1 Ом.

Большинство промышленных воздушных ТЭН на мощность от 6 кВт запитывается трёхфазной сетью 380 В. При соединении «звезда» на каждый элемент приходится фазное напряжение 220 В:

R = U_линейного² / (3 × P_элемента)

Для элемента 3 кВт в звезде: R = 380² / (3 × 3000) = 144400 / 9000 ≈ 16,04 Ом.

При соединении «треугольник» на элемент приходится линейное напряжение 380 В:

R = U_линейного² / P_элемента

Для элемента 3 кВт в треугольнике: R = 380² / 3000 ≈ 48,1 Ом.

Линейный ток всей группы: I = P_общая / (√3 × U_линейного). Например, для 18 кВт на 380 В: I = 18000 / (1,73 × 380) ≈ 27,4 А.

Перед измерением сопротивления готового ТЭНа его необходимо обесточить, снять перемычки, при наличии воды — слить её. Мегомметром проверяют сопротивление изоляции между спиралью и корпусом, для сухого нагревателя оно должно быть не менее 1 МОм.

Что указать в техзадании для расчёта

Для расчёта мощности и геометрии воздушного ТЭНа инженеру заказчика достаточно передать технологу:

• объём камеры или расход воздуха в вентиляционном канале, м³/ч;
• начальную и конечную температуру воздуха, °C;
• время выхода на режим, мин;
• напряжение и схему подключения (220/380 В, звезда/треугольник);
• материал и толщину стенок камеры, наличие теплоизоляции;
• среду: сухой воздух, влажный, с химическими парами;
• габаритные ограничения установки и тип присоединения.

Если старый ТЭН вышел из строя и маркировка утеряна, восстановим геометрию по фото с линейкой или по размерам. Партия от 1 штуки, типовой срок изготовления — 5–10 рабочих дней.

Итоговая цифра, которую нужно закладывать в проект — не паспортная мощность «на глаз», а результат теплового баланса с запасом на потери. Правильно рассчитанный воздушный ТЭН работает в паспортном режиме, не перегревается и служит положенный срок.

Отправьте параметры вашей камеры или ТЗ — технолог выполнит расчёт мощности, материала оболочки и габаритов под вашу задачу, вернёт срок и чертёж для согласования.
