ТЭН Thermex 1,5 кВт, длина 64 мм: как подобрать без ошибок

64 мм - это длина погружной части от фланца до кончика трубки, а не общий размер детали. Для ТЭНа на 1,5 кВт это коротко: обычный прямой нагреватель такой мощности в стоячей воде должен быть не короче 1194 мм активной длины, иначе прогорит. Разница закрывается не магией, а изгибом трубки внутри короткого корпуса. Дальше - как устроен такой ТЭН и что проверить перед заказом замены.

Опубликовано 25 октября 2026 · ТЭН-Миасс

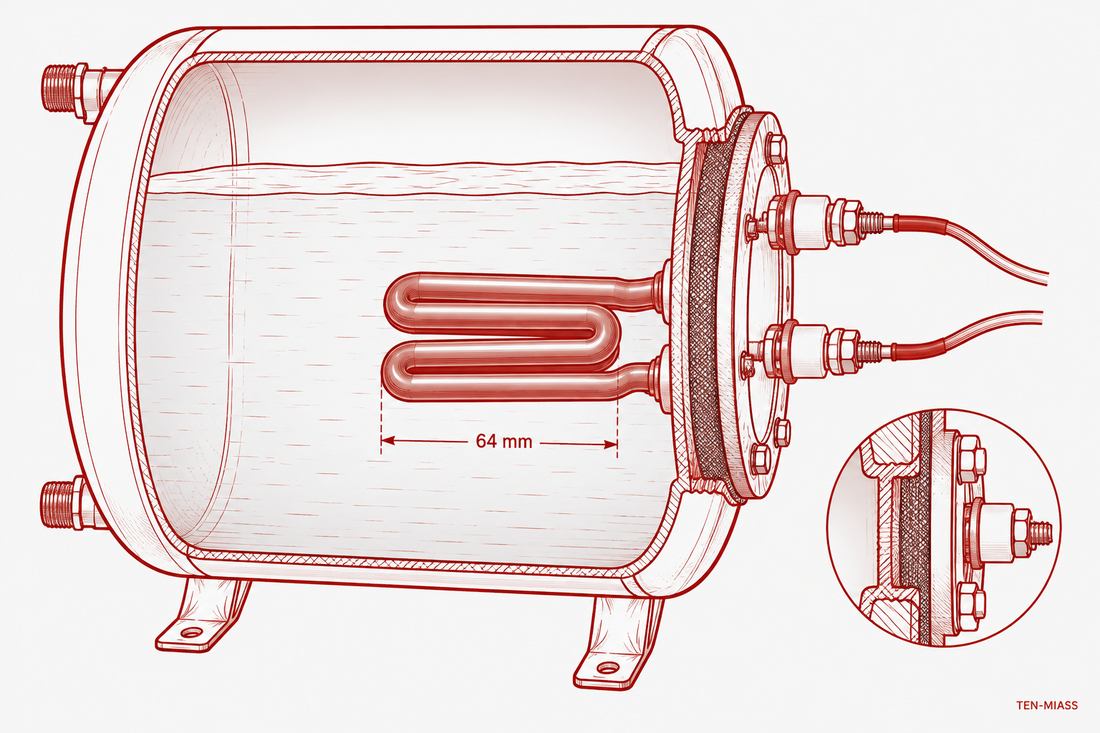

ТЭН в разрезе внутри компактного водонагревателя: трубка нагревателя под водой, контакты снаружи на фланце

ТЭН погружён в бак на всю длину 64 мм, контактные стержни и изоляторы остаются снаружи на сухой стороне фланца.

Почему 64 мм, а не 300 мм, как у обычного бойлера

В типовом баке на 50-100 литров ТЭН на 1,5-2 кВт растягивается на 250-350 мм в длину, и этого достаточно, чтобы не перегружать оболочку. В компактных плоских и слим-баках на 10-30 литров внутренняя полость под нагреватель короче самого бака: крепёжный фланец стоит близко к противоположной стенке, и прямая трубка нужной длины туда физически не влезает.

Выход один: взять трубку с тем же сечением, что у длинного ТЭНа, но свернуть её в U или W внутри короткой полости. Снаружи видна длина 64 мм, внутри спрятано в 15-20 раз больше погонного метра нагревающей поверхности.

Проверка расчётом. Прямая трубка Ø8 мм и длиной 64 мм при 1,5 кВт в стоячей воде даёт ваттную нагрузку q = P / (π·d·L) = 1500 / (3,14 × 0,8 × 6,4) ≈ 93 Вт/см². Норма для воды в баке по ГОСТ 13268-88 - 3-5 Вт/см². Превышение в 18 раз означает локальный перегрев, выгорание магнезита и обрыв спирали за недели, а не за годы. Чтобы уложиться в норму при той же мощности, активная длина должна быть не меньше 1194 мм - отсюда и сложенная форма.

Как подобрать ТЭН Thermex 1,5 кВт, 64 мм: что мерить

Главная ошибка - заказывать по общей длине детали с клеммами и резьбой, а не по рабочей (погружной) длине. Порядок замера:

Снять старый ТЭН с бака, слить воду, открутить крепёж фланца.
Положить деталь на стол фланцем вверх, линейку приложить к плоскости фланца (привалочной поверхности, которая прижимается к прокладке).
Замерить от этой плоскости до самой дальней точки трубки - это и есть рабочая длина, 64 мм в вашем случае.
Отдельно замерить диаметр посадочного отверстия во фланце и расстояние между крепёжными отверстиями.
Сфотографировать маркировку на головке или проводах, если она читается.

Что перепутали	Почему происходит	Что проверить перед заказом
Заказали по общей длине с клеммами	Продавец или сам покупатель мерил деталь целиком, а не от фланца	Мерить только от плоскости фланца до конца трубки
ТЭН не влез в бак	Перепутан диаметр фланца или шаг крепёжных отверстий	Замерить посадочное отверстие штангенциркулем, не на глаз
Новый ТЭН греет неравномерно	Взяли прямую трубку вместо фирменной сложенной формы	Уточнять форму (прямая, U, W) при заказе, не только мощность и длину
Через месяц снова сгорел	Поставили ТЭН без накипи-защиты в жёсткой воде, образ повторил старую поломку	Проверить магниевый анод и жёсткость воды отдельно, не только нагреватель

Сопротивление и ток: как проверить мультиметром без снятия с бака

Для 1,5 кВт на 220 В номинальное сопротивление 32,3 Ом (R = U²/P = 220² / 1500). ГОСТ 13268-88 даёт допуск мощности +5/-10%, поэтому реальный коридор сопротивления несимметричный: 30,7-35,9 Ом. Ток при номинальной мощности около 6,8 А.

Если мультиметр показывает значение внутри этого коридора, менять ТЭН рано, даже если бак плохо греет: скорее всего, дело в термостате или накипи на самой трубке. Подробный разбор именно для этой мощности - в статье «Сопротивление ТЭНа 1,5 кВт на 220 В».

Почему именно 1,5 кВт для такого объёма. Мощность для нагрева воды считается по формуле P = 0,00116 × V × ΔT / t. Для компактного бака на 15 литров, нагрева с 15°C до 55°C (ΔT = 40°C) за 30 минут (t = 0,5 ч): P = 0,00116 × 15 × 40 / 0,5 ≈ 1,4 кВт. Производитель берёт 1,5 кВт с небольшим запасом на теплопотери через стенки бака за время нагрева.

Материал оболочки и ресурс

Для прямого контакта с водопроводной водой по умолчанию ставим нержавеющую сталь AISI 304 (отечественный аналог 08Х18Н10) - она держит нагрев оболочки до 700-750°C и не вступает в реакцию с хлором и солями жёсткости в обычной бытовой воде. Чистую медь в компактных ТЭНах тоже встречаем, но на жёсткой воде и с хлорированной водопроводной она отрабатывает меньше, чем нержавейка. Для подбора материала под вашу воду и чертежа изношенной детали - пишите в форму заказа, рассчитаем с учётом формы и назначения.

Что прислать нам для расчёта точной цены

Фото старого ТЭНа целиком, включая фланец и клеммы
Замер рабочей длины от фланца до конца трубки (64 мм в вашем случае, но лучше перемерить самостоятельно)
Диаметр посадочного отверстия и расстояние между крепёжными отверстиями фланца
Мощность и напряжение с шильдика или старой маркировки
Форма трубки, если видно: прямая, U или W

Цена водяного ТЭНа у нас начинается от 1470 ₽ за единицу при закупке от 10 шт., точный расчёт под компактную сложенную форму и конкретный фланец делаем в день обращения по фото или чертежу.

Нужен точный аналог ТЭНа Thermex под ваш бак?

Присылайте фото и размеры старой детали - подберём или изготовим по чертежу от 1 шт.

Оформить заказ

Частые вопросы

Почему у ТЭНа для Thermex длина всего 64 мм?

64 мм - это глубина погружной части, а не общая длина нагревателя. Такой короткий размер встречается в компактных плоских и слим-баках объёмом 10-30 литров, где бак узкий и длинный прямой ТЭН туда физически не входит.

Можно ли поставить прямой ТЭН такой же длины вместо фирменного?

Нет. Прямая трубка 64 мм при 1,5 кВт в стоячей воде даёт ваттную нагрузку около 93 Вт/см² при диаметре 8 мм - это в 18 раз выше нормы для бака. Оболочка перегреется и прогорит за недели. Поэтому рабочую длину набирают сложенной спиралью или W-образным изгибом внутри тех же 64 мм.

Какое сопротивление должно быть у ТЭНа Thermex 1,5 кВт 220 В?

Номинал 32,3 Ом. По ГОСТ 13268-88 допуск мощности +5/-10% даёт коридор сопротивления 30,7-35,9 Ом. Всё, что заметно шире, означает частичный обрыв или замыкание спирали.

Какой ток потребляет ТЭН 1,5 кВт на 220 В?

Около 6,8 А. Для розетки и провода это стандартная нагрузка, отдельного автомата на 16 А достаточно.

Чем измерить длину старого ТЭНа перед заказом нового?

Снять ТЭН с бака, положить на стол и замерить линейкой от плоскости фланца (привалочной поверхности) до самой дальней точки трубки. Это и есть рабочая длина. Общую длину с клеммами и резьбой фланца указывать отдельно, их путают чаще всего.

Из какого материала делают ТЭН для компактного водонагревателя?

Для контакта с водой по умолчанию берут нержавеющую сталь AISI 304 (аналог 08Х18Н10). Она держит нагрев до 700-750°C и не боится обычной бытовой воды. Чистую медь для литьевой воды с хлором не ставим.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
