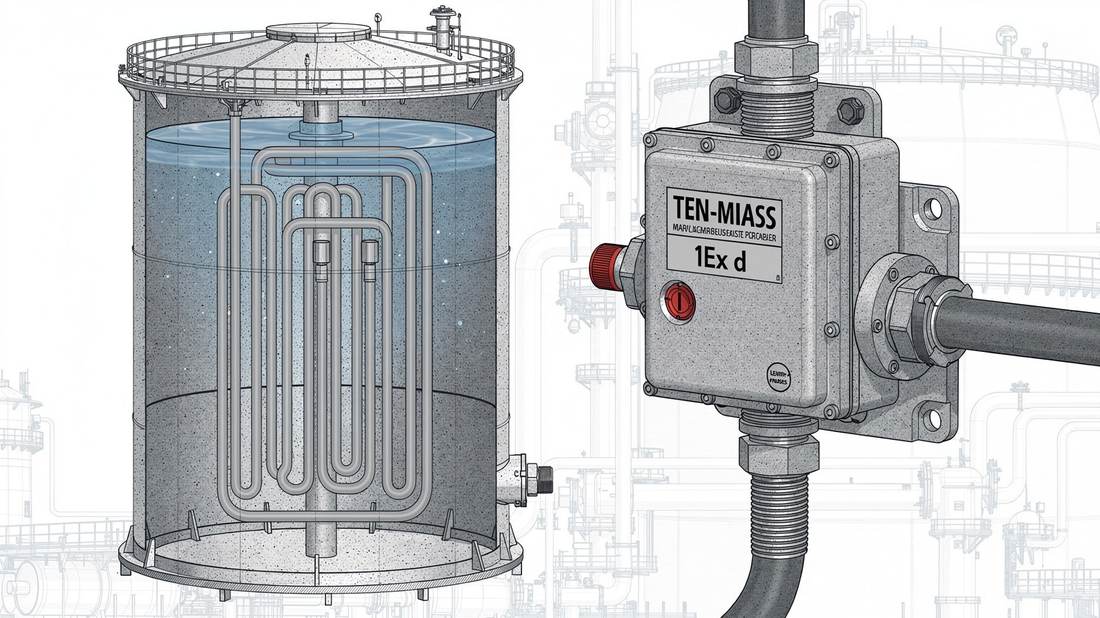

Как заказать ТЭН во взрывозащищённом исполнении для дизтоплива по своим размерам
У клиента в Тюменской области бак с дизтопливом стоял под открытым небом: зимой топливо густело настолько, что насос переставал качать. Нужен был не абстрактный "нагреватель на 12 кВт", а ТЭН под резьбу G1½ в стенке бака и взрывозащиту 1Ex d IIB T4. Такие элементы делаем по трём цифрам заказчика: объём ёмкости, размер посадочного отверстия и требуемая мощность. Срок от согласования эскиза до отгрузки 7-14 рабочих дней, минимальная партия 1 штука.
Почему нельзя просто заказать "ТЭН 1Ex на 12 кВт"
Потому что мощность без монтажного узла и без объёма ёмкости это гадание. Один и тот же ТЭН на 12 кВт с шагом резьбы G1 не встанет в отверстие под фланец Ду50, а мощность, посчитанная для бака 1 м³, окажется вдвое заниженной для бака 3 м³. Пары дизтоплива горючи, поэтому коробка выводов должна держать взрывонепроницаемую оболочку определённого вида защиты, а сама трубка не должна перегревать поверхность выше температурного класса. Каждая из этих цифр зависит от размеров конкретной ёмкости и условий на площадке, поэтому расчёт всегда идёт от чертежа, а не от таблицы "типовых" мощностей.
Если вы ещё не определились с материалом и мощностью, есть отдельный разбор: как подобрать ТЭН 1Ex для дизтоплива, параметры, цена и срок. Здесь речь о другом, о самом процессе заказа: что мы просим прислать и что вы получите на выходе.
Шаг 1. Что измерить на площадке
Пять параметров решают, влезет ли ТЭН в отверстие и хватит ли мощности. Вот что снять рулеткой и термометром до звонка нам.
| Что измерить | Зачем нужно | Что это меняет в конструкции |
|---|---|---|
| Объём ёмкости, л или м³ | основа расчёта требуемой мощности | количество и мощность элементов на фланце |
| Диаметр и глубина монтажного отверстия, резьба или фланец | ТЭН крепится именно в этот узел, переделать на монтаже нельзя | резьба (G1½, G2), диаметр фланца, длина погружной части |
| Температура сейчас и целевая | задаёт перепад ΔT в расчёте мощности | число и мощность элементов, температурный класс T3/T4 |
| Нужен ли терморегулятор или гильза под термопару | защита от перегрева и коксования на поверхности | добавляем термокарман или встроенный термостат в конструкцию |
| Зона взрывоопасности по проекту объекта, если она уже определена | задаёт уровень защиты (Gb или Gc) и подгруппу газа | маркировка на коробке выводов |
Если зона взрывоопасности ещё не определена проектировщиком, это не повод откладывать заказ. Берём температуру вспышки топлива и типовые ориентиры по ГОСТ Р МЭК, предлагаем маркировку с запасом, а окончательное согласование делаем перед отгрузкой.
Шаг 2. Как мы считаем требуемую мощность
Берём формулу P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - разница температур в °C, t - время нагрева в часах. Для воды это точный расчёт. Для дизтоплива формула даёт мощность с запасом, потому что теплоёмкость топлива около 2,0 кДж/(кг·°C) против 4,2 у воды, а плотность 0,84 кг/л против 1.
Пример: бак на 2000 л, нужно поднять температуру с +5 до +55 °C (перепад 50 °C, типичный ориентир для снижения вязкости дизтоплива) за 4 часа.
P = 0,00116 × 2000 × 50 ÷ 4 = 29 кВт - это верхняя граница "по воде". С поправкой на реальную теплоёмкость и плотность дизтоплива фактическая потребность около 12-13 кВт, плюс 20-30 % на потери через стенки резервуара. Рабочая мощность выходит на уровень 15-18 кВт, которую делим на несколько элементов под общий фланец, чтобы не превышать удельную мощность на поверхности. В своих проектах для дизтоплива стараемся не выходить за 2-2,5 Вт/см², иначе на трубке появляется нагар и локальный перегрев.
Шаг 3. Что вы получаете в ответ на заявку
После получения размеров и фото инженер в течение рабочего дня присылает согласованную схему: материал оболочки, компоновку элементов на фланце или под резьбу, маркировку взрывозащиты под ваш проект и расчёт мощности с перепадом температур. Отдельно указываем цену и срок, потому что для взрывозащищённого исполнения фиксированного прайса нет, каждый узел индивидуален.
Шаг 4. Производство и сроки
7-14 рабочих дней от согласования эскиза до готового изделия. В этот срок входит изготовление трубчатого элемента под заданную длину и мощность, сборка взрывонепроницаемой коробки выводов с кабельным вводом, испытание сопротивления изоляции и, если это указано в ТЗ, опрессовка корпуса. Минимальная партия 1 штука, повторные заказы под ту же схему идут быстрее, потому что чертёж уже согласован. Отгрузка СДЭК или ПЭК по России и Казахстану.
Шаг 5. Какие документы вы получите вместе с ТЭНом
На каждое изделие оформляем паспорт с результатами испытаний, включая сопротивление изоляции, и согласованный чертёж, по которому оно изготовлено. Если в ТЗ прописан конкретный объём сертификации по ТР ТС 012/2011, готовим декларацию или протокол под этот объём. Важно понимать: собственного серийного сертификата ЕАС на готовую модель у нас нет, потому что каждый ТЭН делается под чертёж и требования конкретного заказчика, а не сходит с одной унифицированной линии. Формулировка в документах так и звучит: изготовлено по чертежу и техническому заданию заказчика.
Что прислать нам для расчёта
- Объём ёмкости в литрах или кубометрах
- Тип и размер посадочного узла: резьба (например G1½) или диаметр фланца
- Текущую и целевую температуру дизтоплива
- Время, за которое нужно прогреть объём
- Напряжение сети (220 или 380 В)
- Зону взрывоопасности и температурный класс, если они уже определены проектировщиком объекта
- Фото старого ТЭНа с рулеткой рядом, если делаем замену
Не обязательно закрывать весь список сразу. Даже с объёмом ёмкости и фото посадочного отверстия инженер сделает первую прикидку по мощности и материалу, а остальное уточним в переписке.
Есть размеры или фото старого ТЭНа?
Пришлите объём ёмкости, посадочный узел и целевую температуру. Посчитаем мощность и согласуем маркировку взрывозащиты под ваш проект.
Оформить заявку на расчётЧастые вопросы
Общее устройство взрывозащищённого исполнения ТЭН, без привязки к конкретной среде, разобрано в статье ТЭН во взрывозащищённом исполнении: как устроена защита. Если задача не про взрывозащиту, а про обычный подогрев дизтоплива в тёплом помещении, смотрите подогрев дизтоплива ТЭНом.
