ТЭН во взрывозащищённом исполнении для битума: как выбрать и заменить
Если взрывозащищённый ТЭН в битумной установке отработал меньше двух-трёх лет, в большинстве заявок причина одна: закоксовывание от завышенной ватной нагрузки. Для битума норма 1,0-2,0 Вт/см², а на сгоревшем элементе часто стоит 5-6 Вт/см². Заказывая замену, не присылайте только паспортные данные старого ТЭНа, этого мало: нужна причина поломки и реальные размеры активной части, иначе новый элемент повторит судьбу старого. Взрывозащита (например маркировка 1Ex d IIB T4 Gb) согласуется под ваш проект по ТР ТС 012/2011, готового серийного сертификата на модель у нас нет, изготавливаем по ТЗ.

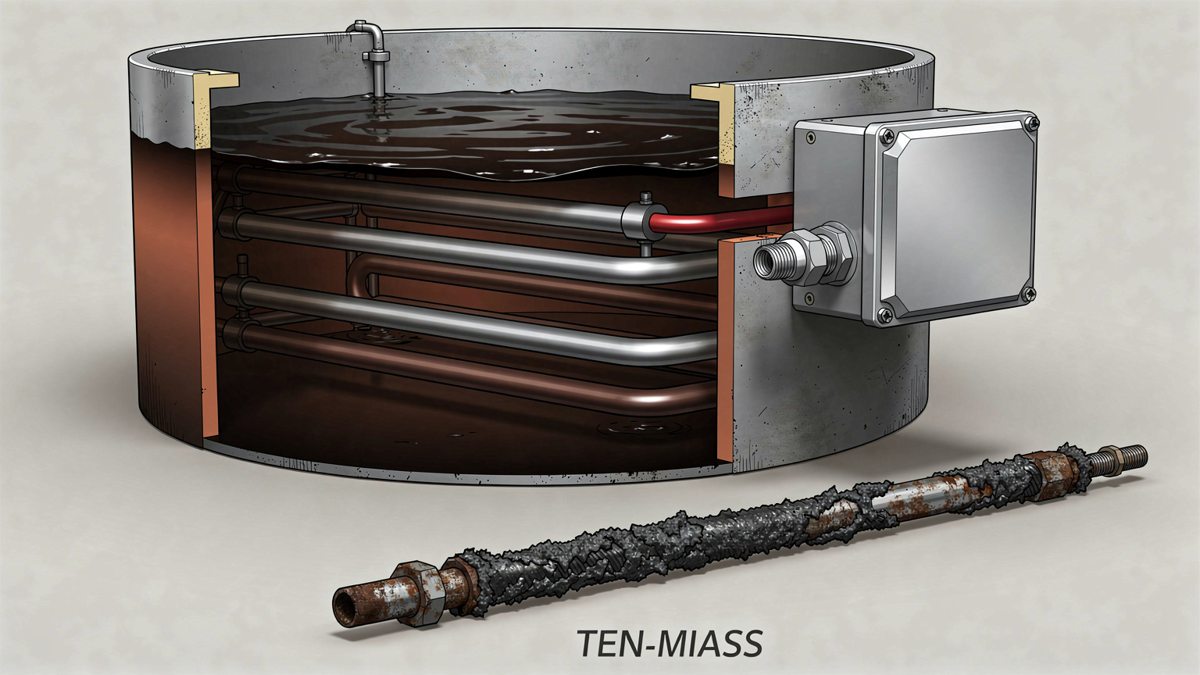

Слева рабочий элемент внутри ёмкости и взрывозащищённая коробка снаружи, справа типичный сгоревший ТЭН с коксовым нагаром, который прислали на замену.
Почему взрывозащищённый ТЭН в битуме прогорает раньше срока
Причина почти всегда одна: закоксовывание из-за завышенной удельной мощности (ватной нагрузки). Формула простая:
Для вязких сред: битума, мазута, парафина, норма 1,0-2,0 Вт/см². Выше этого порога у поверхности трубки прогретый слой не успевает перемешиваться с основной массой, начинается пиролиз, и на оболочке нарастает кокс. Нагар в 1-2 мм режет теплоотдачу вдвое, элемент компенсирует это ещё большим локальным перегревом и довольно быстро прогорает.
Пример из практики замены: клиент прислал на аналог сгоревший элемент, 3 кВт, активная длина 700 мм, диаметр 21 мм.
Элемент был обречён с момента установки, вопрос был только в сроке. Кокс на фото подтвердил диагноз ещё до расчёта.
Что не так с заказом «пришлите точно такой же»
Если сгоревший ТЭН был перегружен по ватной нагрузке, точная копия повторит ту же ошибку и прогорит в те же сроки: клиент просто оплатит ту же поломку второй раз. Чтобы удержать паспортную мощность 3 кВт в допустимых 1,5 Вт/см² (середина диапазона для битума), нужна площадь поверхности около 2000 см². При исходном диаметре 21 мм это активная длина около 3000 мм, вчетверо длиннее старого элемента, в старый фланец физически не встанет.
Рабочих решений два:
- Увеличить диаметр трубки. При диаметре 32 мм та же площадь получается при длине около 2000 мм, компактнее, но упирается в максимум патронного ряда (диаметр 4-32 мм).
- Разбить мощность на блок из нескольких элементов на общем фланце, например 2 × 1,5 кВт вместо одного элемента на 3 кВт. Каждый в допуске по нагрузке, посадочное место остаётся компактным.
Какой вариант ставить, зависит от доступного места под фланцем и от того, что уже смонтировано вокруг. Это и есть тот самый расчёт, который нельзя пропустить при замене.
Какая взрывозащита нужна для битумной ёмкости
Конкретная маркировка определяется проектом, а не выбирается по каталогу. При нагреве до рабочей температуры (обычно 140-180°C) битум выделяет пары углеводородов, которые в закрытой или слабо вентилируемой ёмкости накапливаются и создают взрывоопасную концентрацию у клеммной части. Требования задаёт ТР ТС 012/2011, единый технический регламент Таможенного союза по взрывозащищённому оборудованию.
Справочный пример формата маркировки: 1Ex d IIB T4 Gb. «1» степень защиты для взрывоопасных зон, «Ex» знак взрывозащиты, «d» вид защиты (взрывонепроницаемая оболочка), «IIB» подгруппа взрывоопасной смеси по газам, «T4» температурный класс (максимум 135°C на поверхности), «Gb» уровень защиты. Это не гарантированная маркировка на любой заказ, конкретное обозначение и объём документов зависят от вашей зоны и температуры вспышки паров.
Конструктив клеммной коробки (герметичный кабельный ввод, уплотнения), материал оболочки и маркировку мы согласуем под ваш проект. Про саму конструкцию взрывозащищённого элемента есть отдельная статья: ТЭН 1Ex для битума: производство по чертежу заказчика, а про принцип взрывозащиты в целом: ТЭН во взрывозащищённом исполнении: как устроена защита.
Таблица подбора: что вижу на сгоревшем элементе → что менять
| Признак | Вероятная причина | Что менять при заказе замены |
|---|---|---|
| Плотная корка кокса, элемент прогорел за 3-6 месяцев | Завышена ватная нагрузка (>2,0 Вт/см²) для вязкой среды | Пересчитать площадь: длиннее трубка, больше диаметр или блок из нескольких элементов |
| Мощность со временем падала, разогрев занимал всё дольше | Нагар на оболочке работал как теплоизолятор ещё до обрыва | Снизить q ниже 2,0 Вт/см², добавить регламент чистки |
| Обрыв нити без нагара, элемент внешне чистый | Уровень битума опустился ниже трубки, элемент оголился и сгорел в воздухе | При замене добавить датчик минимального уровня или блокировку нагрева |
| Пробой изоляции на корпус, срабатывает УЗО | Негерметичный кабельный ввод, конденсат в клеммной коробке | Проверить взрывозащищённый гермоввод, не переносить старую коробку на новый элемент |
| Новый элемент греет дольше старого при той же мощности | У нового элемента меньше активная площадь, чем требует расчёт по q | Сравнивать при заказе не кВт, а ватную нагрузку на см² поверхности |
Сколько мощности нужно на замену: пример расчёта
Отдельно от ватной нагрузки одного элемента считается суммарная мощность на весь объём. Формула:
Пример из заявки на замену: ёмкость 3000 л, после ремонта и простоя битум остыл до +20°C, нужно поднять до рабочих 140°C (ΔT = 120°C) за 10 часов:
Если старый комплект стоял на 30 кВт и явно не успевал прогреть ёмкость за смену, это тоже сигнал: возможно, дело не только в закоксовавшемся элементе, а в изначально заниженной суммарной мощности. Ватная нагрузка одного элемента и суммарная мощность на объём считаются отдельно, и обе нужны для правильного подбора.
Что прислать для расчёта аналога
- Фото сгоревшего элемента и клеммной коробки: нагар сразу подскажет причину
- Паспортные данные: мощность, напряжение, длина активной части, диаметр трубки
- Материал оболочки старого элемента, если известен
- Причину выхода из строя, если понятна: нагар, обрыв нити, пробой изоляции, оголение по уровню
- Объём ёмкости, рабочую температуру и что с продуктом делают: разогрев, поддержание, перекачка
- Посадочный фланец или резьбу, доступное пространство под элемент по месту монтажа
- Класс взрывоопасной зоны и требуемую маркировку, если есть проектная документация
Чем полнее набор, тем меньше шанс, что новый ТЭН повторит поломку старого через тот же срок.
