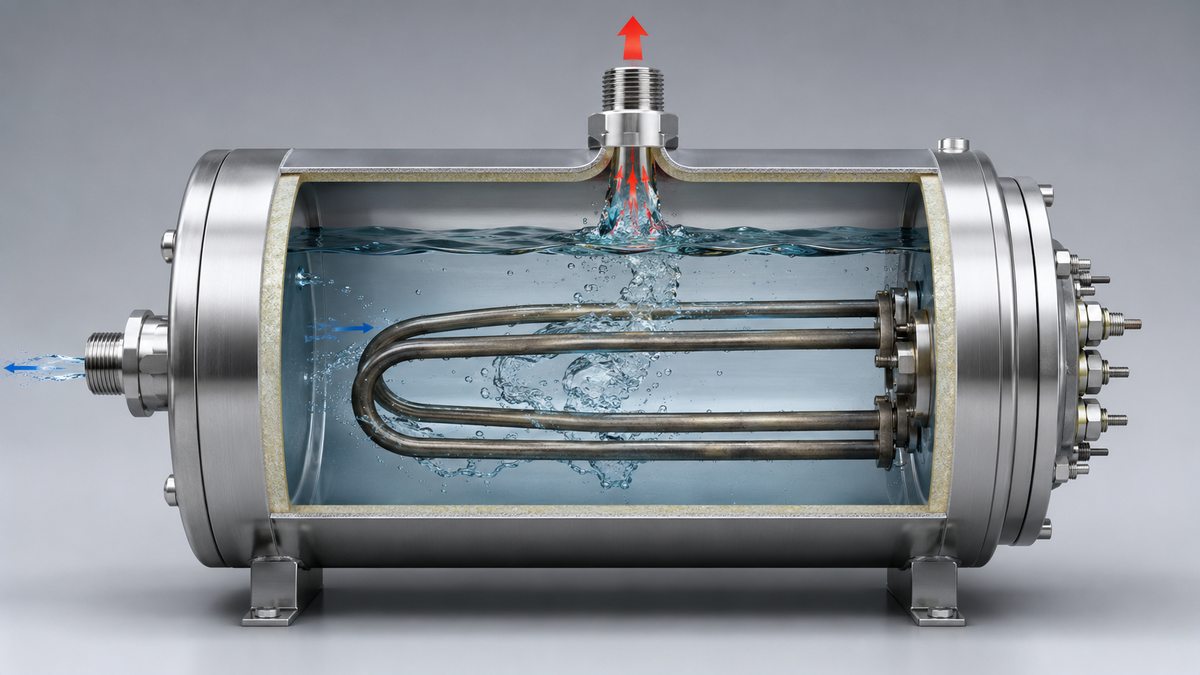

Возьмём конкретный случай: электрокотёл малой мощности, корпус из нержавейки, внутри один или несколько ТЭН. Патрубок для подачи холодной воды выведен сбоку в нижней части корпуса, патрубок для отбора горячей воды — сверху. Это не случайное решение, а следствие физики.
Почему вход сбоку, а выход сверху
Нагретая вода весит меньше холодной — примерно на 0.2–0.3% на каждые 10°C разницы температур. Этого перепада плотности достаточно, чтобы вода двигалась самостоятельно: холодная опускается и вытесняет нагретую наверх. Называется это естественной конвекцией.
Если вход и выход стоят на одном уровне, поток короткозамкнется: вода пойдёт по кратчайшему пути от входа к выходу, минуя зону ТЭН. Нижний или боковой вход с верхним выходом исключает такое байпасирование — вода вынуждена проходить мимо греющей трубки.
В системах с принудительной циркуляцией (насос) этот аргумент частично снимается. Но правило нижний вход / верхний выход всё равно оставляют, потому что при остановке насоса конвекция автоматически поддерживает слабое движение воды — ТЭН не перегревается в паузе.
Что происходит, если скорость воды слишком мала
При скорости потока ниже 0.1 м/с у поверхности трубки ТЭН образуется тонкий слой воды, которая не успевает уходить. Она перегревается, начинает кипеть локально. Пузыри схлопываются прямо на металле. Это два следствия:
- накипь отлагается в 3–5 раз быстрее, чем при нормальном потоке;
- циклические термоудары разрушают оксидную плёнку на нержавейке, коррозия ускоряется.
Рабочий диапазон скоростей для большинства проточных нагревателей — 0.1–0.5 м/с. Рассчитывается просто: разделите объёмный расход воды (м³/с) на сечение корпуса в зоне ТЭН (м²).
Удельная мощность: главный параметр при выборе ТЭН
Удельная мощность — это Вт на 1 см² поверхности трубки. Для воды с жёсткостью до 7 мг-экв/л допустимо 3–5 Вт/см². При более жёсткой воде берут 2–3 Вт/см². При умягчённой воде или дистилляте можно подняться до 6 Вт/см².
| Скорость потока, м/с | Допустимая удельная мощность, Вт/см² | Расчётный ресурс, ч |
|---|---|---|
| 0.05–0.09 (слишком мало) | не рекомендуется | менее 2 000 |
| 0.1–0.2 | 2–3 | 5 000–6 000 |
| 0.2–0.5 | 3–5 | 7 000–10 000 |
| 0.5–1.0 | 5–7 | 8 000–12 000 |
Диаметры штуцеров и конструкция корпуса
Боковой штуцер входа воды и верхний штуцер выхода обычно делают одного диаметра — G 1/2" или G 3/4" (внутренняя резьба по ГОСТ 6357). Для нагревателей мощностью до 6 кВт G 1/2" хватает. При 10 кВт и выше ставят G 3/4" или G 1", чтобы не создавать лишнего гидравлического сопротивления.
Корпус, как правило, цилиндрический. Трубка ТЭН согнута по форме, которая заполняет сечение корпуса равномерно: U-образная, спираль, гребёнка. Задача — максимально омыть поверхность ТЭН водой, не оставив застойных зон у стенок или в углах.
Материал оболочки ТЭН
Выбор зависит от того, с какой водой контактирует нагреватель:
- Питьевая вода, горячее водоснабжение — AISI 304. Стандарт для большинства бытовых нагревателей. Хорошо держит хлор в концентрациях городского водопровода.
- Повышенная минерализация, промышленная вода с хлоридами — AISI 316L. Добавка молибдена 2–3% даёт заметно лучшую стойкость к питтинговой коррозии.
- Пищевые жидкости, молоко, соки — 12Х18Н10Т или AISI 316L с полированной поверхностью (Ra 0.4–0.8 мкм), чтобы не давать пристать органике.
- Технологический пар, антифриз, масло — сталь 10 или 20, дешевле, но не для воды питьевого качества.
Где применяется такая компоновка
Боковой вход — верхний выход встречается в нескольких типах оборудования:
- Электрические котлы отопления малой мощности (2–24 кВт) — ТЭН стоит вертикально или наклонно в баке.
- Проточные нагреватели под мойку с небольшим накопителем 5–10 л.
- Тепловые аккумуляторы с трубчатыми ТЭН, работающие в ночное время (ночной тариф).
- Технологические нагреватели промывочных растворов в гальванике, где нужен контроль температуры раствора.
Изготовим ТЭН под вашу компоновку
Принимаем чертежи, эскизы или размеры с описанием условий. Срок — 7–14 рабочих дней. От 1 штуки.
Оставить заявкуЧастые вопросы
Почему вход воды снизу или сбоку, а выход сверху?
Нагретая вода легче холодной — она поднимается вверх сама. Такая компоновка создаёт естественную конвекцию и исключает застойные зоны даже без насоса.
Какая скорость потока нужна для нормальной работы?
0.1–0.5 м/с. Ниже 0.1 м/с поверхность ТЭН перегревается, накипь растёт в разы быстрее. Выше 0.5 м/с резко растёт гидравлическое сопротивление.
Из какого материала делают ТЭН для питьевой воды?
AISI 304 — стандарт для большинства случаев. AISI 316L — при повышенной минерализации или хлоридах.
Насколько горячей может быть поверхность ТЭН?
Перепад температур между поверхностью трубки и водой не должен превышать 50–60°C. Больше — вода кипит локально, накипь нарастает интенсивно.
Можно заказать ТЭН по своему чертежу?
Да. Изготавливаем от 1 штуки по чертежу или эскизу. Срок 7–14 рабочих дней. Телефон: +7(919)405-21-39.
Какой диаметр штуцеров обычно ставят на боковой вход и верхний выход?
G 1/2" до 6 кВт, G 3/4" или G 1" от 10 кВт. Выбирается исходя из расчётного расхода воды, чтобы скорость в штуцере не превышала 1.5–2 м/с.
Что такое удельная мощность ТЭН?
Мощность на 1 см² поверхности трубки. Для воды с жёсткостью до 7 мг-экв/л — 3–5 Вт/см². При жёсткой воде снижают до 2–3 Вт/см², чтобы ресурс не падал ниже 5 000 часов.
