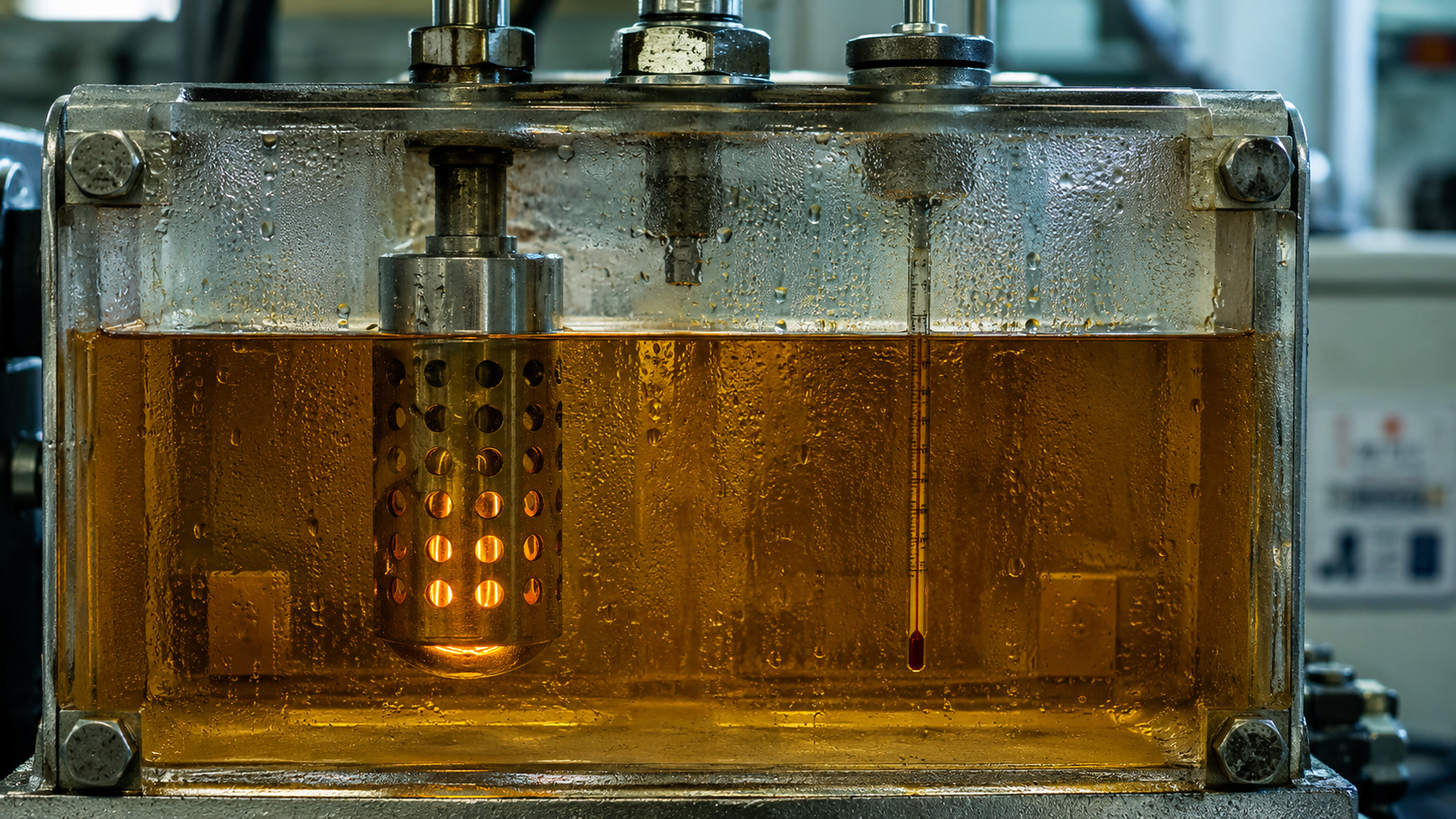

ТЭН для ванны травления металла: кварц, фторопласт и титан для кислых сред
Растворы серной, соляной и азотной кислот при температуре 60–95 °C активно корродируют большинство конструкционных сталей. Обычный ТЭН из стали 10 или AISI 304 (08Х18Н10) в ванне травления выходит из строя за 2–4 смены. Для таких сред применяют два принципиально разных типа нагревателей: кварцевые трубки (неметаллический нагреватель) и металлические ТЭНы с химически стойкой оболочкой (титан, AISI 316, фторопластовое покрытие). Выбор зависит от объёма ванны, состава кислоты, требуемой мощности и удобства замены. Ниже — инженерный разбор с цифрами, таблицами и конкретными параметрами.
Почему обычный ТЭН из стали 10 или AISI 304 быстро разрушается в кислоте
Скорость коррозии углеродистой стали в 10–15 % серной кислоте при 80 °C достигает 10–15 мм/год. Для AISI 304 (08Х18Н10) в тех же условиях коррозия — до 4–6 мм/год, но при наличии ионов хлора (соляная кислота, примеси в технических кислотах) 304-я сталь склонна к питтингу и межкристаллитной коррозии. Только AISI 316 (10Х17Н13М2) с добавлением молибдена 2–3 % демонстрирует приемлемую стойкость в слабых кислотах, но в концентрированной серной или соляной кислоте при высокой температуре и её ресурс мал.
Таблица 1. Скорость коррозии материалов в распространённых травильных растворах (мм/год, при 70 °C)
| Раствор | Сталь 10 | AISI 304 (08Х18Н10) | AISI 316 (10Х17Н13М2) | Титан (ВТ1-0) | Фторопласт (PTFE) |
|---|---|---|---|---|---|
| 10 % H₂SO₄ | 12–15 | 2–4 | 0,5–1,5 | 0,1–0,3 | <0,01 |
| 5 % HCl | 10–18 | 5–8 (питтинг) | 1–3 | 0,2–0,5 | <0,01 |
| 20 % HNO₃ | 8–12 | 0,5–1 | 0,3–0,7 | 0,05–0,1 | <0,01 |
| Смесь H₂SO₄ + HF | разрушение | разрушение | 2–5 | 0,3–0,6 | <0,01 |
Сталь 10 / AISI 304 можно рассматривать только для кратковременного контакта или для продувки воздухом (сухие среды). В ванне травления любую из них применять экономически нецелесообразно — частая замена останавливает производство.
Кварцевый нагреватель для ванны травления
Кварцевые нагреватели (трубки из кварцевого стекла с нихромовой спиралью внутри) химически инертны к любым кислотам, кроме плавиковой (HF). У них ряд особенностей:
- Максимальная температура поверхности — до 450 °C, в кислоте рабочая обычно 60–95 °C.
- Кварц хрупок: при механическом ударе или термоударе (например, подача холодной кислоты на горячую трубку) возможен разрыв.
- Мощность ограничена геометрией: для трубки Ø20–30 мм длиной до 2000 мм реальная мощность — 2–6 кВт. Для больших ванн требуется от 6 до 12 кварцевых трубок.
- Кварцевые ТЭНы обычно имеют штуцерное крепление (фторопластовая или керамическая проходка).
- КПД кварца ниже, чем у металла, из-за большей толщины стенки (2–3 мм) и низкой теплопроводности — нагрев кислоты медленнее.
Основное преимущество — полная химическая стойкость в любых кислотных и щелочных средах (кроме HF). Недостатки — низкая ударная прочность, ограничение мощности на единицу длины, сложность замены без слива ванны (трубка может лопнуть при извлечении).
Металлические ТЭНы с антикоррозионной защитой
Для ванн травления металлов чаще применяют ТЭНы из титана или из стали AISI 316 (10Х17Н13М2) с дополнительным покрытием фторопластом. На производстве ТЭН-Миасс изготавливают:
- Титановые ТЭНы (чистый титан ВТ1-0) — стойки в азотной, уксусной, фосфорной кислотах до 120 °C, в серной кислоте до 20 % концентрации при 80 °C. Диаметр трубки от 8 до 32 мм, длина до 6000 мм. Титан не подвержен питтингу, но вдвое дороже нержавейки.
- ТЭНы из AISI 316 (10Х17Н13М2) — для слабых кислот, где скорость коррозии не превышает 0,5 мм/год. Рекомендуются для серной кислоты до 10 % при температуре не выше 60 °C.
- ТЭНы с фторопластовым покрытием — металлический корпус (сталь 10 или AISI 304) покрывается слоем фторопласта (FEP, PTFE, PFA) толщиной 0,5–2 мм. Полная химическая стойкость к любым кислотам, температура ограничена 150–200 °C в зависимости от марки фторопласта. Такие ТЭНы устойчивы к термоудару и механическим воздействиям лучше кварцевых, а стоимость ниже титана.
Для всех типов металлических ТЭНов рабочим материалом внутри остаётся нихромовая спираль в магнезитовой засыпке (периклаз). Температура спирали при нормальной нагрузке — 800–1000 °C. Засыпка обеспечивает изоляцию и теплоотвод на оболочку.
Таблица 2. Сравнение типа нагревателя для ванны травления (мощность 12 кВт, длина 1200 мм)
| Параметр | Кварцевый (6 трубок по 2 кВт) | Титановый ТЭН (12 кВт, Ø16 мм) | Фторопластовый ТЭН (12 кВт, Ø16 мм) |
|---|---|---|---|
| Материал оболочки | Кварц UV (SiO₂) | Титан ВТ1-0 | Сталь 10 + PTFE 1,5 мм |
| Диаметр/тип | Ø25 мм, трубка | Ø16 мм, трубчатый ТЭН | Ø16 мм, трубчатый ТЭН |
| Вес (кг) | ~3,0 (6 шт.) | 1,2 | 0,8 |
| Стойкость к HF | нет (разрушается) | да (до 5 %) | да (до 10 %) |
| Стойкость к H₂SO₄ (10 %, 80 °C) | отлично | хорошо | отлично |
| Макс. мощность на длине 1 м | 1,5–2 кВт | 7–10 кВт | 8–12 кВт |
| Стоимость (усл. ед.) | ~70 | ~100 | ~60 |
| Риск хрупкого разрушения | высокий | нет | нет |
Параметры подбора: мощность, длина, крепление
При заказе ТЭНа для ванны травления металла важно указать:
- Рабочее напряжение и схему включения. Для трёхфазной сети 380 В чаще применяют соединение «звезда» (R на ветвь = U_линейного² / P_элемента). Для однофазной 220 В — стандартный расчёт по
R = U² / P. - Температуру кислоты и максимальную температуру нагревателя. Для фторопласта — до 200 °C, для титана — до 120 °C (в кислоте) и до 300 °C на воздухе.
- Геометрию: длина активной части (как правило, полная длина минус холодные концы 40–60 мм). ТЭН-Миасс изготавливает корпуса диаметром от 4 до 32 мм, длиной от 30 до 6000 мм.
- Тип крепления: штуцер с наружной резьбой (M22×1.5, G3/4) под уплотнение в стенке ванны, или фланец под шестигранник (G2", M56×2) для блок-ТЭНов. Для кислотных ванн часто применяют фторопластовые проходки.
- Допустимая удельная мощность на поверхности: для титана в кислотах рекомендуется не более 5–6 Вт/см² для снижения локального перегрева и коррозии.
Пример расчёта: замена кварцевого нагревателя на титановый ТЭН в ванне травления стали 20 % H₂SO₄ при 80 °C. Исходный кварцевый блок — 6 трубок по 2 кВт (суммарная 12 кВт). Желаемый титановый ТЭН — один элемент на 12 кВт, 380 В, «звезда».
Расчёт сопротивления на одну ветвь (три секции в блоке-ТЭНе): P_ветвь = 12/3 = 4 кВт. При соединении «звезда» напряжение на одной спирали = 220 В (U_линейного/√3). R_ветвь = 220² / 4000 = 12,1 Ом. Допуск по ГОСТ 13268-88 на мощность +5/-10% → сопротивление от -4% до +11% (несимметричный допуск). Титановый корпус Ø16 мм, длина активной части 1000 мм — удельная мощность 12 кВт / (π·1,6·100) = 12 000 Вт / 502 см² ≈ 23,9 Вт/см² — много для титана (рекомендуется ≤ 6 Вт/см²). Поэтому потребуется увеличение длины до 3,5–4 м (изгиб в несколько петель) или использование нескольких параллельных ТЭНов. В реальных проектах для 12 кВт ванны обычно ставят два титановых ТЭНа по 6 кВт, длиной 1,5–2 м каждый.
Что в итоге
Для ванн травления металлов оптимальное решение — титановые ТЭНы или ТЭНы с фторопластовым покрытием. Кварцевые трубки оправданы только в плавиковой кислоте (HF) или при очень малых мощностях. Выбор конкретного материала и геометрии лучше обсуждать с изготовителем по чертежу, указав состав кислоты, температуру и имеющееся крепление. Компания ТЭН-Миасс изготавливает нагреватели под заказ — от 1 штуки — по вашим размерам и техническому заданию.
