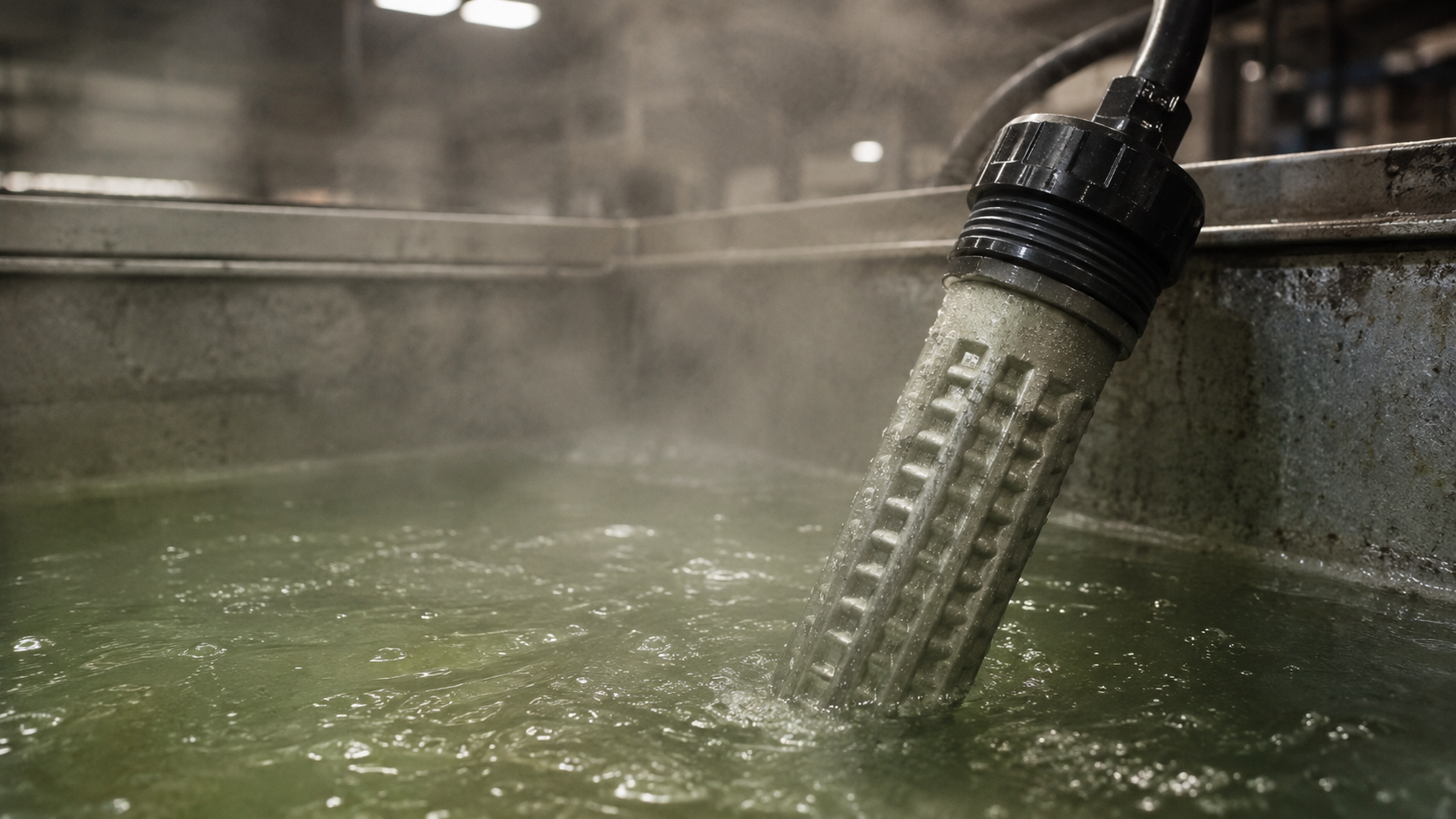

Титановый ТЭН для ванны никелирования: расчёт мощности, выбор оболочки и особенности эксплуатации в электролите Уоттса
Почему обычный ТЭН из нержавейки быстро выходит из строя в электролите никелирования
Электролит Уоттса (сульфат никеля NiSO₄·7H₂O — 240–300 г/л, хлорид никеля NiCl₂·6H₂O — 30–60 г/л, борная кислота H₃BO₃ — 25–40 г/л, pH 3,0–4,5) работает при 50–60°С и содержит ионы хлора. Для AISI 304 (08Х18Н10) и даже AISI 316 (10Х17Н13М2) хлорид-ионы в кислой среде вызывают питтинговую коррозию и растрескивание под напряжением. Ресурс нержавеющего нагревателя в такой ванне — от нескольких недель до 3 месяцев. Титановые сплавы ВТ1-0 пассивируются стойкой оксидной плёнкой TiO₂, которая защищает металл в хлоридсодержащих электролитах до 120–150°С. В гальванической ванне никелирования титановый ТЭН работает без потери герметичности 2–5 лет в зависимости от режима.
Конструкция титанового ТЭНа для гальванической ванны
ТЭН для электролита Уоттса состоит из следующих элементов:
- Оболочка — бесшовная или сварная титановая труба ВТ1-0 (чистый титан, аналог Grade 2). Диаметр корпуса от 4 до 32 мм, длина от 30 до 6000 мм — любые размеры изготавливаются под чертёж заказчика.
- Внутренняя начинка — нихромовая спираль Х20Н80, запрессованная в магнезитовую засыпку (периклаз).
- Герметизация торцов — TIG-сварка титановыми заглушками. Выводные шпильки — из титана или стали 12Х18Н10Т с керамическими изоляторами.
- Конфигурация: прямые патронные модели, L-образные (для бокового монтажа), W-образные (для компактного размещения). Крепление — через резьбовой штуцер (M48×2, M56×2, M64×3 — крупная фланцевая резьба под ключ-шестигранник) или фланец из титана/стали.
Важно: при заказе ТЭНа по фото старого нагревателя или по эскизу мы снимаем точные размеры и резьбу — партия от 1 штуки.
Расчёт мощности ТЭНа для ванны никелирования
Требуемая мощность определяется объёмом ванны, перепадом температур и теплопотерями. Базовая формула:P = (V · ρ · C · ΔT) / (t · η)
где V — объём электролита, м³; ρ — плотность (≈1100 кг/м³); C — теплоёмкость (≈4,0 кДж/(кг·К)); ΔT — нагрев, К; t — время нагрева, с; η — КПД (0,85–0,9).
Пример расчёта:
Ванна объёмом 500 л (0,5 м³), нагрев с 20 до 60 °С (ΔT=40 К) за 3600 секунд (1 час).P = (0,5 · 1100 · 4000 · 40) / (3600 · 0,85) ≈ 28,7 кВт.
Для трёхфазной сети 380 В соединяем три элемента по 9,6 кВт звездой.
Сопротивление одной ветви:R = U² / P = 380² / 9600 ≈ 15,04 Ом.
По ГОСТ 13268-88 допуск по мощности +5/−10%, что даёт несимметричный допуск сопротивления −4/+11%. Для проектировщика это означает, что реальная мощность может быть выше номинала на 5%, поэтому при выборе автоматики закладывайте запас 10–15%.
Линейный ток для звезды:I = P / (√3 · U) = 28800 / (1,73 · 380) ≈ 43,8 А — сечение питающего кабеля выбирается с учётом этого тока.
Таблица сравнения материалов оболочек для ванн никелирования
| Материал | ГОСТ-аналог | Макс. температура, °С | Устойчивость к Cl⁻ | Типичное применение |
|---|---|---|---|---|
| Титан ВТ1-0 | Grade 2, ВТ1-0 | 150 | Высокая (до 3–5 г/л Cl⁻) | Никелирование, хромирование, меднение |
| AISI 316 | 10Х17Н13М2 | 200 | Средняя (до 0,5 г/л Cl⁻) | Слабосолевые среды, непиттинговые растворы |
| AISI 321 | 08Х18Н10Т | 200 | Низкая (до 0,1 г/л Cl⁻) | Вода, пар без хлоридов |
| Inconel 600 | ХН78Т | 400 | Высокая (до 2 г/л Cl⁻) | Концентрированные кислоты, высокая температура |
Для электролита Уоттса с хлоридом никеля 30–60 г/л содержание хлорид-ионов превышает 15 г/л — AISI 316 разрушается за 1–3 месяца. Титановый ВТ1-0 — единственный экономически оправданный вариант.
Особенности монтажа и эксплуатации титанового нагревателя
- Установка ниже уровня электролита. Сухой ход для ТЭНа недопустим: спираль перегорает за секунды. Датчик терморегулятора (термопара типа K или J) монтируется в гильзе из титана на расстоянии 50–100 мм от нагревателя.
- Заземление. Если ванна подключена к источнику постоянного тока (анодное покрытие), корпус ТЭНа должен быть заземлён отдельным проводом — напряжение прикосновения может достигать десятков вольт.
- Чистка. Раз в 2–4 недели выключайте нагрев и удаляйте осадок солей (борная кислота, основные соли никеля) с поверхности оболочки — щёткой с мягкой щетиной или промывкой 5% раствором соляной кислоты с ингибитором.
- Регулировка мощности. Для ванн объёмом > 300 л рекомендуем ступенчатое подключение тиристорным регулятором — это уменьшает термические циклы и продлевает ресурс спирали.
FAQ: частые вопросы инженеров по титановым ТЭНам для никелирования
Изготавливаем титановые ТЭНы под чертёж заказчика для любых гальванических ванн — от 1 штуки, срок изготовления 5–10 дней. Направляйте техническое задание на ten-miass@yandex.ru или звоните по телефону +7–351–220–07–30.
