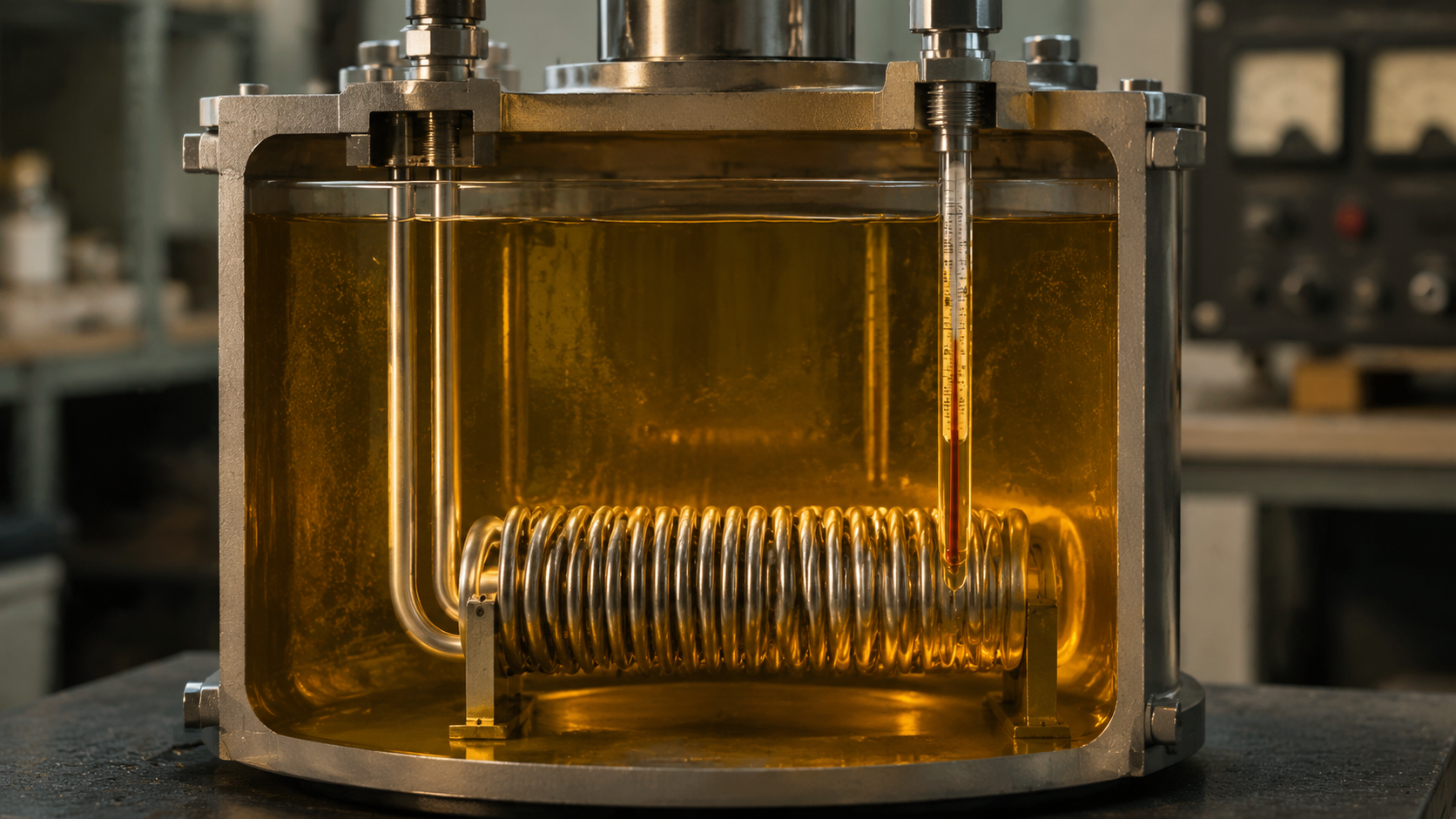

ТЭН для ванны меднения: нагрев сернокислого электролита в гальваническом производстве
Почему стандартные нагреватели отказывают в сернокислой меди
Ванны меднения с сернокислым электролитом содержат H₂SO₄ (pH ~1–2), CuSO₄ и температуру 50–70 °C. В такой среде на поверхности стального или обычного нержавеющего ТЭНа (AISI 304) запускается процесс гальванического осаждения меди. Медь, восстанавливаясь на трубке, образует рыхлый слой, который экранирует теплоотдачу, вызывает локальный перегрев и разрушение оболочки. На практике стандартный ТЭН из стали 10 или AISI 304 (08Х18Н10) выходит из строя за 200–400 часов работы.
Коррозионное растрескивание усиливается из-за остаточных напряжений в трубке. По ГОСТ 13268-88 допуск по мощности составляет +5/−10 %, но при агрессивной химии решающим становится материал, а не точность сопротивления.
Конструкция ТЭНа под задачу: мощность, длина, тип резьбы
Нагреватель для ванны меднения обычно работает от трёхфазной сети 380 В. Расчёт сопротивления одноэлементного ТЭНа:
R = U² / P – для одной петли, I = P / U – для однофазной нагрузки.
Для трёхфазной звезды: I_линейный = P / (√3 × U_линейного), сопротивление ветви: R_ветви = U_линейного² / P_элемента.
Пример типовой ванны 200 л:
- Потребная мощность нагрева: ~6 кВт (расчёт ниже).
- Схема включения: «звезда» при 380 В, нагрузка на каждую ветвь 2 кВт.
- Сопротивление одной ветви: 380² / 2000 ≈ 72,2 Ом.
Для таких мощностей применяют блок-ТЭНы (ТЭНБ). Одиночный ТЭН с резьбой G1/2" физически не пропустит несколько петель – используют крупную фланцевую резьбу: G1.5", G2", G3" или M48×2, M56×2, M64×3 под ключ-шестигранник. Если же нужен одиночный нагреватель (например, для малой ванны до 3 кВт), подойдёт штуцер G3/4" или M22×1,5 (мелкая резьба).
Диаметр трубки — от 4 до 32 мм (для агрессивных сред оптимален 10–16 мм). Длина — от 30 до 6000 мм. Погружная часть выбирается так, чтобы ТЭН полностью находился ниже уровня электролита, а холодная зона (без нагрева) выходила над зеркалом ванны.
Выбор материала оболочки для сернокислого электролита
Среда с pH 1–2 требует коррозионно-стойких сплавов. На производстве ТЭН-Миасс применяют:
| Материал | ГОСТ-аналог | Стойкость в сернокислой меди при 70 °C | Максимальная поверхностная мощность, Вт/см² |
|---|---|---|---|
| Титан (ВТ1-0) | – | Отличная (пассивация, до 1000 ч без коррозии) | 6–8 |
| AISI 316/316L | 10Х17Н13М2 / 03Х17Н14М2 | Хорошая (при pH > 2; при pH 1–2 может потребоваться титан) | 4–5 |
| AISI 321 | 08Х18Н10Т | Удовлетворительно (ограниченно до 200 ч) | 4–5 |
| Сталь 10 | – | Непригодна (быстрое меднение и разрушение) | – |
Вывод: Для серийного производства медных покрытий рекомендуем заказывать ТЭНы из титана или AISI 316L. Титан дороже, но окупается сроком службы (3–5 лет против 6–12 месяцев у AISI 304).
Врезка: Было / Стало
Было: Закуплен серийный блок-ТЭН G2" из AISI 304 мощностью 9 кВт. Через 3 месяца – осыпание меди на трубках, прогорание, простой линии 2 дня.
Стало: Изготовлен ТЭНБ под чертёж из титана ВТ1-0, 6 кВт, фланец G2". Эксплуатация – 2,5 года без замены, экономия на ремонтах ~40 000 руб./год.
Расчёт потребной мощности нагрева ванны меднения
- Исходные данные: объём ванны 200 л, плотность электролита 1,1 кГ/л, масса 220 кг. Удельная теплоёмкость раствора 4,18 кДж/(кг·К). Начальная температура 20 °C, рабочая 60 °C, ΔT = 40 К. Время нагрева 2 часа.
- Теплота, необходимая на нагрев: Q = 220 × 4,18 × 40 = 36 784 кДж.
- Полезная мощность (без потерь): P = 36 784 / (2 × 3600) ≈ 5,1 кВт.
- Потери тепла через стенки ванны и испарение: примем 20 %, итого 6,1 кВт. Округляем до 6 кВт.
- Проверка поверхностной мощности: при длине крышки 1000 мм, диаметре 12 мм, 2 петлях – площадь поверхности ≈ 0,26 м² = 2600 см². Поверхностная мощность 6000 / 2600 ≈ 2,3 Вт/см² – запас прочности даже для AISI 316L.
Формула для быстрого расчёта времени нагрева:
t (ч) = (m × 4,18 × ΔT) / (P_уст × 3600), с учётом КПД ~0,85.
Если ванна уже эксплуатируется, замерьте начальную скорость нагрева – это уточнит реальные потери.
Оформление заказа на производстве ТЭН-Миасс
Изготавливаем ТЭНы для ванн меднения по вашему чертежу, фотографии или размерам. Партия — от 1 штуки. Срок изготовления типового нагревателя — 5–10 дней.
Что указать в техзадании:
- Длину погружной части и холодного конца, диаметр трубки.
- Требуемую мощность (кВт) и число фаз / напряжение.
- Материал оболочки (титан или AISI 316L).
- Тип резьбы или размер фланца (например, G1.5", M48×2).
- Наличие термопары (тип K/J/T) или термореле – опционально.
При необходимости инженеры компании предложат оптимальную геометрию и тепловую нагрузку. Для заказа отправляйте техзадание через форму на сайте ten-miass.ru/blog/ или по контактам в шапке.
