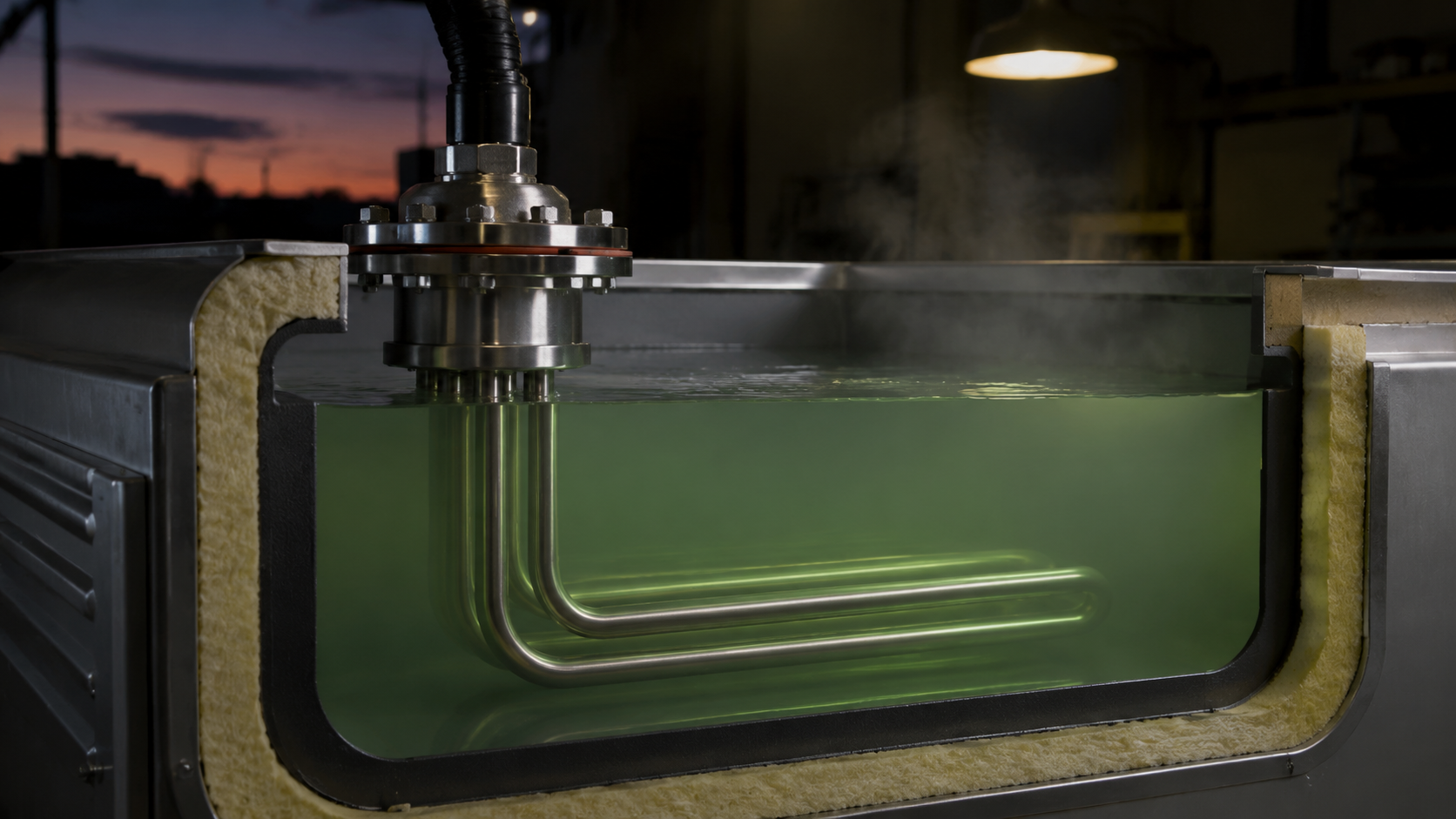

ТЭН для ванны хромирования: нагрев хромового электролита и защита от агрессии

Хромирование — один из самых жёстких гальванических процессов для нагревательного оборудования. Электролит на основе хромового ангидрида (CrO₃) и серной кислоты при рабочей температуре 50–65 °C обладает высокой окислительной активностью. Стандартный ТЭН из стали 10 или AISI 304 (08Х18Н10) выходит из строя за 2–3 недели. Для надёжной работы требуется специальный нагреватель, стойкий к питтинговой коррозии и межкристаллитному растрескиванию. Разберём, как правильно выбрать и заказать ТЭН для хромовой ванны.

Почему хромовый электролит разрушает обычный ТЭН

Хромовая кислота (H₂CrO₄) при 55 °C действует как сильный окислитель. На поверхности углеродистой стали образуются рыхлые оксиды, которые не защищают металл, а наоборот — ускоряют коррозию. Нержавейка AISI 304 (08Х18Н10) в этой среде теряет пассивность из-за ионов хлора (Cl^–), если они присутствуют в электролите, и из-за шестивалентного хрома. Основные механизмы разрушения:

• Питтинг (точечная коррозия) — появляется при локальном нарушении оксидной плёнки.
• Межкристаллитная коррозия — возникает при длительном нагреве в диапазоне 450–850 °C (но в ванне температура ниже, однако риск есть при термоциклировании).
• Щелевая коррозия — под прокладками фланца, в местах соединений.

Поэтому для нагрева хромового электролита применяют титан или высоколегированные сплавы с молибденом — типа AISI 316 (10Х17Н13М2). ТЭН-Миасс изготавливает такие нагреватели по чертежам заказчика с использованием цельнотянутой трубы 12Х18Н10Т или чистого титана.

Выбор материала оболочки для ТЭНа под хром

Агрессивная среда требует либо титана (ВТ1-0), либо аустенитной нержавейки с содержанием молибдена более 2,5 %. Ниже — сравнительная таблица материалов, которые применяются в производстве ТЭНов для гальванических ванн.

Примечание. Inconel 600 (ХН78Т) и сплавы Incoloy также используют, но они дороже титана и реже применяются в гальванике — в основном при температурах выше 90 °C или в смеси с плавиковой кислотой.

Расчёт мощности и длины ТЭНа для хромовой ванны

Мощность нагревателя определяют по тепловому балансу ванны. Для стандартного процесса хромирования (температура 55 °C, состав: 250 г/л CrO₃, 2,5 г/л H₂SO₄) удельные теплопотери через стенки и зеркало электролита составляют примерно 0,8–1,2 кВт/м³·ч. Для ванны объёмом 200 литров (0,2 м³) при ΔT = 30 °C (от 25 °C до 55 °C) необходимая мощность:

P = (m × C × ΔT) / t + Qпотери

где m — масса электролита (~280 кг при плотности 1,4 г/см³), C — теплоёмкость ~3,6 кДж/(кг·°C), t — время нагрева до рабочей температуры (1 ч).

Пример расчёта: P ~ (280 × 3,6 × 30) / 3600 + 0,2 кВт = 8,4 + 0,2 ≈ 8,6 кВт. С запасом 10–15 % выбираем ТЭН мощностью 10 кВт.

Длина трубчатого нагревателя (активная часть) должна полностью погружаться в электролит. Для ванны глубиной 700 мм и установкой фланца сверху используют ТЭН с длиной трубки 600–650 мм. По технологии ТЭН-Миасс доступны длины от 30 до 6000 мм, диаметр оболочки от 4 до 32 мм. Для 10 кВт оптимальное решение — блок-ТЭН на фланце из трёх U-образных элементов диаметром 18–20 мм.

Конструктивные особенности: фланец, крепление, токоподводы

Для герметичной установки в стенку ванны применяют фланцы. Для блок-ТЭНов (несколько петель) используется крупная резьба — G1,5″, G2″, G3″ или метрическая M48×2, M56×2, M64×3 под ключ-шестигранник. Фланец из титана или нержавейки 12Х18Н10Т приваривают к корпусу ванны или врезают через прокладку из фторопласта (Ф-4). Важно:

• Материал фланца должен быть таким же, как оболочка ТЭНа, либо из нержавейки AISI 316 (10Х17Н13М2), чтобы избежать контактной коррозии.
• Токоподводы (шпильки) выполняют из нержавейки или титана; контактные гайки — из стали, покрытой никелем.
• Для исключения вытекания электролита через резьбу используют фторопластовые или паронитовые прокладки.

Нагреватель должен располагаться строго ниже уровня зеркала электролита — сухой нагрев на воздухе выводит ТЭН из строя за минуты. Для контроля уровня предусматривают датчик или термовыключатель.

Врезка: пример из практики (было/стало)

Исходная ситуация: гальванический цех закупал серийные ТЭНы на 9 кВт из AISI 321 (08Х18Н10Т). Срок службы в хромовой ванне объёмом 300 л — 3–4 месяца, затем питтинговая коррозия и короткое замыкание.

Решение: Заказали ТЭН по чертежу из цельнотянутой трубы 12Х18Н10Т с покрытием? Нет — выбрали титан ВТ1-0, мощность 12 кВт (под реальные теплопотери), фланец G2″ с фторопластовой прокладкой. Длина трубки 500 мм, диаметр 20 мм, три U-образные петли. Стоимость изделия выросла в 2,2 раза.

Результат: Срок службы — более 2,5 лет (на момент публикации). Окупаемость — 8 месяцев за счёт сокращения простоев на замену и отбраковки деталей из-за перепада температуры.

Защита ТЭНа: заземление, УЗО, контроль температуры

Нагреватель в хромовом электролите должен быть заземлён по правилам ПУЭ. Утечка тока через микротрещины в изоляции приводит к разложению хромовой кислоты и браку (изменяется блеск покрытия). Поэтому:

• Сопротивление изоляции «спираль–оболочка» измеряют мегомметром на 500 В; норма — не менее 100 МОм после 2 часов выдержки в рабочей среде.
• Устанавливают УЗО с током утечки 30 мА или дифавтомат.
• Терморегулятор — биметаллический или с выносной термопарой типа K (хромель-алюмель) прим.: термопара защищена чехлом из нержавейки AISI 316 (10Х17Н13М2).

При заказе ТЭНа по фото или чертежу в ТЭН-Миасс указывают:

• габаритную длину (от фланца до изгиба);
• диаметр трубки (обычно 16–32 мм для блок-ТЭНов);
• схему подключения (звезда/треугольник при 380 В);
• материал оболочки (титан, AISI 316, Inconel).

Каждый нагреватель проходит испытание повышенным напряжением 1500 В относительно корпуса, проверку сопротивления изоляции и соответствие ГОСТ 13268-88 (допуск по мощности +5/−10 %).

FAQ по ТЭНам для хромирования

Промышленный нагрев хромовой ванны — задача, в которой серийный ТЭН с «магазинной полки» проигрывает по сроку службы и точности поддержания температуры. Заказ нагревателя под конкретный объём, материал и конфигурацию фланца окупается отсутствием простоев и стабильным качеством покрытия. Если вам нужен ТЭН для хромирования или другой агрессивной среды — направьте техническое задание в ТЭН-Миасс: инженеры подберут материал, рассчитают мощность и изготовят изделие по чертежу заказчика от 1 штуки.
