ТЭН В3-245 А 8,5/9,0 Р 230 для котла и посудомоечной машины: подбор параметров, цена и сроки

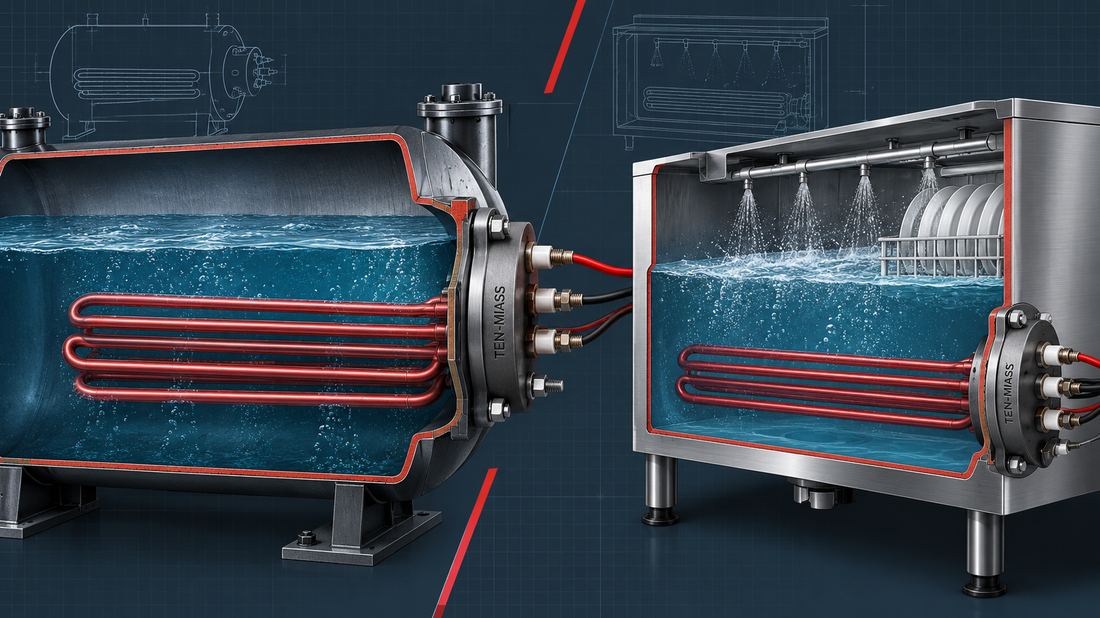

Схема: одинаковый корпус нагревателя применяют и в баке котла, и в ванне посудомоечной машины - различается только среда и, из-за неё, материал оболочки.
8,5 и 9,0 кВт при 230 В - это два исполнения одного корпуса длиной 245 мм, рассчитанное сопротивление 6,22 и 5,88 Ом соответственно. Коридор по ГОСТ 13268-88 для 8,5 кВт - 5,93–6,92 Ом, для 9,0 кВт - 5,60–6,53 Ом. Такой типоразмер встречается и в электрокотлах, и в промышленных посудомойках, потому что обеим нужен компактный мощный нагреватель воды. Материал оболочки при этом разный: для щелочного моющего раствора - нержавейка, для чистой воды в котле иногда достаточно чёрной стали.
Как читать маркировку В3-245 А 8,5/9,0 Р 230
Буква «В» в начале обычно означает водяной (трубчатый) нагреватель - в отличие от «воздушных» и патронных серий. «245» - размер активной части корпуса в миллиметрах, он же задаёт посадочное место в баке. «А» после дефиса - код исполнения контактного узла, у разных заводов он читается по-разному: тип резьбы под гайку, форма выводов, материал стержня. «8,5/9,0» - два варианта мощности одного и того же корпуса, они отличаются числом витков нихромовой спирали внутри. «Р 230» по контексту - рабочее напряжение 230 В.
Полную расшифровку буквенных кодов конкретного завода без фото шильдика давать не будем - слишком легко ошибиться на одну букву и получить деталь с другой резьбой или другим шагом крепления. Если у вас есть старый ТЭН или фото таблички - сверьте маркировку в базе реальных маркировок base.ten-miass.ru или пришлите нам, разберём точно.
Почему один типоразмер идёт и в котёл, и в посудомойку
Причина простая: оба прибора греют относительно небольшой объём воды в ограниченном по длине баке, и обоим нужна мощность в диапазоне 8–9 кВт, чтобы не ждать нагрева по полчаса. Производителю выгоднее делать один корпус нагревателя под оба применения, чем вести две отдельные линейки. Разница - в условиях работы:
| Признак | Котёл отопления | Посудомоечная машина |
|---|---|---|
| Среда | вода системы отопления, обычно нейтральная | горячий щелочной моющий раствор |
| Риск | накипь при жёсткой воде, сухой ход при завоздушивании | ускоренная коррозия от хлоридов в воде и химии |
| Материал по умолчанию | чёрная сталь, нержавейка - если вода жёсткая | нержавеющая сталь AISI 304 или 08Х18Н10Т |
| Что чаще выходит из строя | обрыв спирали из-за перегрева под слоем накипи | точечная коррозия оболочки в зоне ватерлинии |
Таблица подбора: признак → причина → что менять
| Что видите | Вероятная причина | Что менять в заказе |
|---|---|---|
| Старый ТЭН 8,5 кВт, греет дольше обычного | слой накипи на трубке снижает теплоотдачу | мощность та же, добавить рекомендацию по чистке от накипи |
| Хотите сократить время нагрева | мощности 8,5 кВт не хватает под объём бака | исполнение 9,0 кВт - но проверить кабель и автомат на ток 39 А |
| Посудомойка, трубка проржавела у фланца | стояла чёрная сталь, а раствор был агрессивный | перезаказать в нержавейке AISI 304 / 08Х18Н10Т |
| Котёл, старый ТЭН сложился от сухого хода | уровень воды падал ниже активной части | та же длина 245 мм, добавить проверку датчика уровня перед монтажом |
Расчёт сопротивления и тока
Сопротивление считается по формуле R = U² / P, подставляем номинал корпуса на 230 В:
- 8,5 кВт: R = 230² / 8500 = 52 900 / 8500 = 6,22 Ом
- 9,0 кВт: R = 230² / 9000 = 52 900 / 9000 = 5,88 Ом
ГОСТ 13268-88 нормирует допуск не сопротивления, а мощности: +5 % / −10 % от номинала. Поэтому коридор сопротивления получается несимметричным:
| Исполнение | R номинал | Коридор по ГОСТ | Ток при 230 В |
|---|---|---|---|
| 8,5 кВт | 6,22 Ом | 5,93–6,92 Ом | ≈37,0 А |
| 9,0 кВт | 5,88 Ом | 5,60–6,53 Ом | ≈39,1 А |
Если мультиметр на снятой клемме показывает значение за пределами коридора - ТЭН либо потерял часть витков (сопротивление выросло, мощность упала), либо произошло межвитковое замыкание (сопротивление резко ниже нормы). В обоих случаях деталь под замену. Подробный разбор допуска - в статье про сопротивление ТЭНа и ГОСТ 13268-88.
На ток 37–39 А однофазный кабель и автомат нужно подбирать с запасом, а не брать те, что стояли на прежней модели меньшей мощности - это частая причина, почему новый ТЭН «выбивает автомат» сразу после установки. Если у блока предусмотрено трёхфазное подключение нескольких секций, фазный ток будет заметно ниже - уточняйте схему подключения по месту, а не только по мощности на шильдике.
Материал оболочки: сталь или нержавейка
Для чистой воды в закрытом контуре отопления обычно достаточно углеродистой стали - она дешевле и нормально работает, если вода не агрессивная и в системе есть обработка от накипи. Для посудомоечной машины, где в баке горячий щелочной раствор с хлоридами из воды, по умолчанию берём нержавеющую сталь AISI 304 или титан-стабилизированную 08Х18Н10Т (AISI 321) - она не боится такой среды. Латунь и медь в контакте с окислителями моющих средств не предлагаем: перекись и хлорсодержащая химия разъедают медь быстрее, чем нержавейку.
Если вода в котле жёсткая или есть риск контакта с реагентами (антифриз, присадки) - нержавейку стоит взять и для котла, разница в цене отбивается одним несорванным отопительным сезоном.
Чек-лист: что прислать для точного расчёта
- Фото шильдика старого ТЭНа целиком, крупным планом на маркировку
- Длину активной (погружной) части и общую длину с выводами
- Диаметр и тип крепления - фланец, резьбовая гайка, штуцер
- Число контактных выводов и способ подключения (однофазное, трёхфазное)
- Напряжение питания по факту - 220, 230 или 380 В
- Среду: чистая вода, вода с реагентами, щелочной моющий раствор
Без фото или чертежа мы не угадываем диаметр трубки и точный узел крепления - слишком высокая цена ошибки: деталь сделана, а фланец не встал на место.
Типичная ошибка при замене
Чаще всего клиент заказывает ТЭН «как было» по памяти, не сверяя мощность с шильдиком. Если старый сгоревший нагреватель стоял с перегревом или был заменён раньше на неоригинальную деталь, копия повторит ту же проблему - слишком слабая мощность для объёма бака или неподходящий материал под среду. Прежде чем заказывать точную копию, стоит понять, почему вышел из строя предыдущий ТЭН: из-за накипи, сухого хода или коррозии материала. Иначе новая деталь проработает ровно столько же.
Нужен ТЭН В3-245 на замену в котёл или посудомойку?
Сделаем по фото старой детали или чертежу, мощность 8,5 или 9,0 кВт, материал под вашу среду. От 1 шт., изготовление 7–14 рабочих дней.
Отправить фото на расчётЦены: чёрная сталь ≈ 9 950–10 530 ₽, нержавейка AISI 304 ≈ 19 890–21 060 ₽ (уровень «норма», калькулятор ten-miass.ru, закупка от 10 шт.). Точный расчёт - по фото или чертежу в день обращения.
