Что такое ТЭН в три витка и где он применяется?

Это кольцевой (спиральный) трубчатый нагреватель, свёрнутый в три круговых витка. Применяется для нагрева жидкостей в цилиндрических баках, накопительных ёмкостях, котлах. Три витка дают достаточную площадь поверхности теплообмена без увеличения диаметра самого нагревателя.

Как рассчитать длину трубки для ТЭНа в 3 витка диаметром 185 мм по центру?

Средний диаметр витка (внутренний 180 + наружный 190) / 2 = 185 мм = 0,185 м. Длина одного витка: π × 0,185 = 0,581 м. Три витка: 0,581 × 3 = 1,74 м только спирали. К этому прибавляются прямые концы (обычно 100-200 мм каждый для подключения). Итоговая длина трубки: около 2,0-2,1 м.

Какой материал оболочки выбрать для нагрева воды или пара?

Для воды и пара подходит нержавеющая сталь AISI 304 (08Х18Н10). Для пищевого производства или агрессивных сред лучше 12Х18Н10Т. Медь используется реже, в основном для бытовых применений. Углеродистая сталь 10 — только для воздуха, масла, сухих сред, не для воды.

Какие параметры нужно указать при заказе кольцевого ТЭНа?

Обязательно: внутренний и наружный диаметры спирали (у нас 180 и 190 мм), диаметр трубки ТЭНа (обычно 8, 10, 12 или 16 мм), количество витков (3), мощность в кВт, напряжение (220 В или 380 В), материал оболочки (нержавейка, медь), тип и длина контактных стержней. Желательно прислать чертёж или фото сгоревшего образца.

Какова минимальная партия и срок изготовления?

Минимальная партия — 1 штука. Срок изготовления 7-14 рабочих дней. Отгрузка СДЭК или ПЭК по всей России и в Казахстан.

Чем отличается шаг витка 5 мм и почему это важно?

При внутреннем диаметре 180 мм и наружном 190 мм разница составляет 10 мм. Это половина наружного диаметра трубки ТЭНа (обычно 8-10 мм). Шаг 5 мм означает, что витки вплотную или почти вплотную прилегают друг к другу. При нагреве в жидкости это допустимо, но при нагреве воздуха слишком плотная навивка ухудшает теплоотдачу. Уточните среду при заказе.

ТЭН в три витка: внутренний диаметр 180 мм, наружный 190 мм

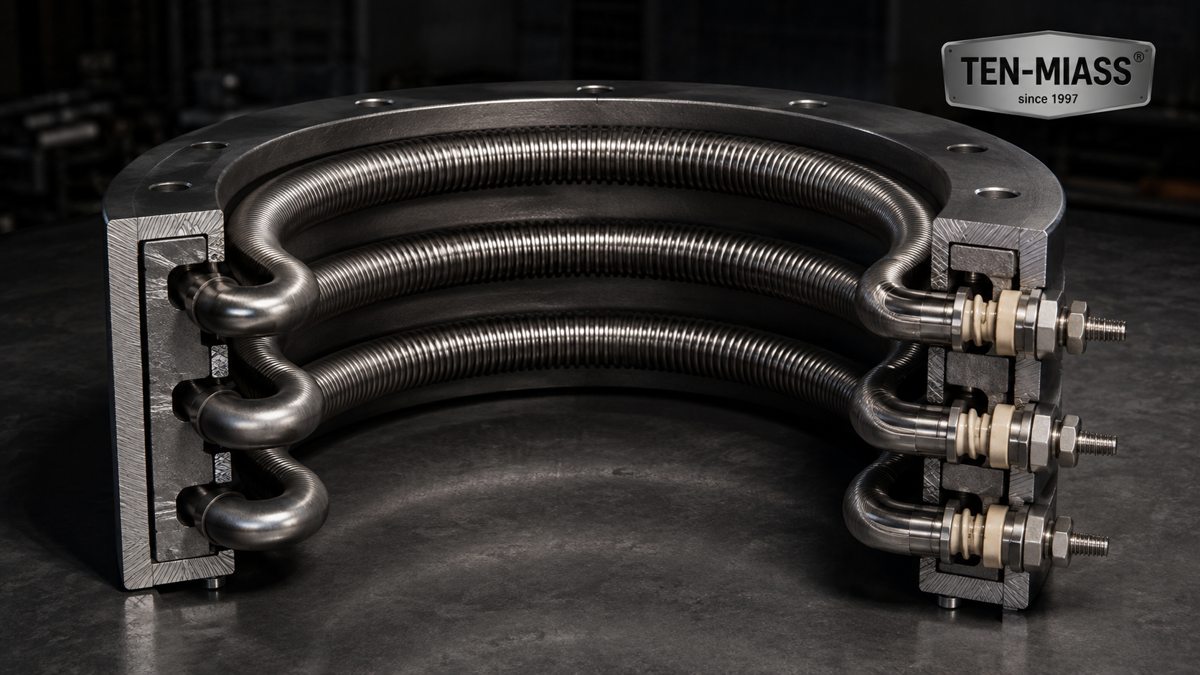

Кольцевой ТЭН в три витка с внутренним диаметром 180 мм и наружным 190 мм

Запрос на такой нагреватель обычно звучит так: нужен кольцевой ТЭН под бак 180 мм в диаметре, три витка, мощность 2 кВт. Человек прислал сгоревший образец или чертёж с указанием двух диаметров. Внутренний 180, наружный 190 мм. Разница 10 мм. Это значит диаметр самой трубки ТЭНа около 8-10 мм, витки навиты вплотную.

Разберём, что это за конфигурация, как правильно сформировать заказ и почему важно уточнить несколько параметров заранее.

Что за конфигурация: кольцевой ТЭН в 3 витка

Кольцевые (спиральные) ТЭН получают намоткой прямой трубки на оправку заданного диаметра. Три витка означают три полных круга. Такой нагреватель опускается на дно бака или крепится в нижней части ёмкости. За счёт конвекции горячая жидкость поднимается вверх, холодная опускается вниз к нагревателю.

При внутреннем диаметре 180 мм и наружном 190 мм средний диаметр витка равен 185 мм. Длина одного витка: 3,14159 × 0,185 = 0,581 м. Три витка дают 1,74 м активной части трубки. Плюс прямые концы для подключения (обычно 100-200 мм каждый). Итоговая длина заготовки: порядка 2,0-2,1 м.

Шаг витка. При трубке диаметром 10 мм и разнице между внутренним и наружным диаметрами спирали 10 мм витки будут почти касаться друг друга. Для нагрева в жидкости это нормально. Для воздушного нагрева плотная навивка ухудшает теплообмен. Уточните при заказе, что греете.

Параметры для расчёта: что указать в заявке

Чтобы изготовить нагреватель точно под ваше оборудование, нужны следующие данные:

Параметр	Пример	Примечание
Внутренний диаметр спирали	180 мм	По внутренней стенке витка
Наружный диаметр спирали	190 мм	Определяет диаметр трубки ТЭНа
Количество витков	3	Влияет на мощность и длину
Диаметр трубки ТЭНа	8 или 10 мм	Чаще 8 мм при разнице диаметров 10 мм
Мощность	1,5-3 кВт	Зависит от объёма бака и времени нагрева
Напряжение	220 В или 380 В	220 В: один вывод, 380 В: три фазы
Материал оболочки	08Х18Н10 (AISI 304)	Для воды и пара; медь для бытовых
Контакты	Стержни М4/М6, длина	Указать выход и сторону
Нагреваемая среда	Вода, масло, воздух	Влияет на материал и допустимую мощность

Материалы оболочки: что выбрать

Для воды и пара: нержавеющая сталь 08Х18Н10 (AISI 304). Это стандартный вариант для накопительных водонагревателей, технологических баков, котлов небольшой мощности. Коррозионная стойкость достаточная, цена разумная.

Для пищевых сред: 12Х18Н10Т. Та же группа нержавейки, но с добавкой титана. Требуется когда продукт или среда контактирует с нагревателем напрямую.

Медь: применяется в бытовых электрокотлах и водонагревателях со стандартными фланцами. В промышленных установках практически не используется из-за ограниченной коррозионной стойкости в жёсткой воде.

Углеродистая сталь (сталь 10): только для воздуха, масла, сухих сред. Для воды не подходит.

Применение: где работает такой нагреватель

ТЭН 180/190 мм в 3 витка встречается в нескольких типовых установках:

Накопительные электрические водонагреватели объёмом 50-200 литров с цилиндрическим баком диаметром около 200 мм
Котлы косвенного нагрева под тепловой насос или солнечный коллектор (когда ТЭН нужен как резервный источник тепла)
Технологические ёмкости на производстве: травильные ванны, пастеризаторы, реакторы
Масляные нагревательные системы, термостатические ванны

Заказать ТЭН по чертежу или образцу

Минимальная партия — 1 штука. Срок 7-14 рабочих дней. Доставка по РФ и Казахстану.

Оставить заявку

Как рассчитать мощность для бака

Упрощённая формула: нужно нагреть V литров воды от температуры T1 до T2 за N часов.

Мощность (кВт) = V × (T2 - T1) × 1,163 / (N × 3600), где 1,163 Вт/кг·К — теплоёмкость воды в удобных единицах.

Пример: 100 литров, нагрев с 15 до 65 градусов за 1 час. Нужна мощность: 100 × 50 × 1,163 / 3600 = 1,6 кВт. Берут с запасом 20% на теплопотери: 2 кВт.

Три витка диаметром 185 мм и трубкой 10 мм дают активную длину около 1,74 м. При мощности 2 кВт удельная нагрузка на поверхность: около 2 Вт/см² для воды. Это комфортный режим, не перегревает поверхность.

Что прислать для быстрого расчёта

Быстрее всего получить точный расчёт, если прислать:

Фото сгоревшего нагревателя с двух сторон и линейкой рядом
Или чертёж с основными размерами: диаметры спирали, диаметр трубки, длина контактов, мощность
Материал и нагреваемую среду

По фотографии без чертежа тоже работаем. Когда образец сгорел внутри бака и не вытаскивается, принимаем размеры бака и рассчитываем конфигурацию под него.

Если у вас нестандартный диаметр или нужно больше трёх витков, ничего не меняется в процессе. Кольцевой ТЭН делается под любое число витков и диаметр от 80 до нескольких сотен миллиметров.
