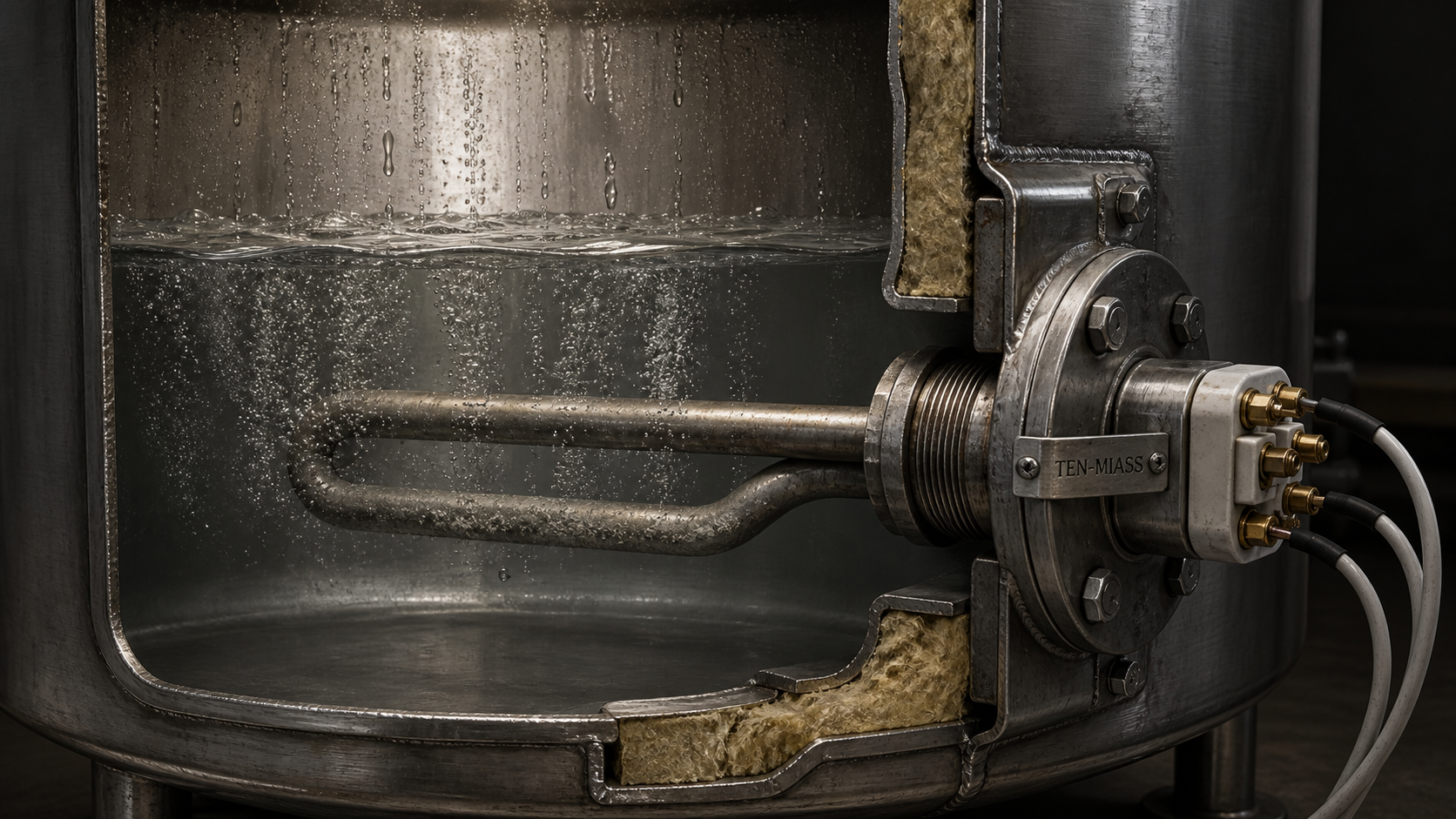

Почему гудит ТЭН в кубе при нагреве: разбор причин для инженера

Гудение трубчатого электронагревателя в промышленном кубе или реакторе — не дефект «характера» и не повод сразу менять нагреватель. Это физика теплообмена, которую можно рассчитать и устранить. Ниже разберём пять причин шума: от пузырькового кипения до резонанса конструкции, и покажем, как подобрать ТЭН, который не будет «петь» в вашем аппарате.

Кипение с образованием паровой рубашки

Когда ТЭН работает в жидкости с температурой близкой к точке кипения, на поверхности нагревателя образуются пузырьки пара. Они растут, отрываются и схлопываются в более холодных слоях жидкости. Каждое схлопывание — это микроудар: локальное давление достигает десятков атмосфер. Именно эти микроудары мы слышим как гудение, треск или щелчки.

Скорость теплосъёма зависит от удельной мощности на поверхности нагревателя — Вт/см². При плотности выше 3–5 Вт/см² на воде начинается плёночное кипение: пузырьки сливаются в сплошную паровую рубашку, теплообмен резко падает, а шум усиливается. Для сравнения:

В кубе для браги, где температура стремится к 90–100 °C, кипение — штатный процесс. Но если ТЭН выбран «с запасом» 6 кВт на 30-литровый бак, удельная мощность оказывается завышенной, и аппарат гудит как паровоз.

Эффект узкой щели между ТЭНом и стенкой куба

Вторая причина — геометрическая. Патронный ТЭН устанавливается в гильзу или непосредственно в корпус куба через резьбу. Если зазор между корпусом нагревателя и стенкой 1–3 мм, пар из этой щели выходит с высокой скоростью. Получается что-то вроде свистка: струя пара создаёт акустическую волну.

Часто шум появляется только при определённом уровне жидкости. Когда зеркало испарения опускается ниже верхней кромки ТЭНа, часть поверхности нагревается в воздушной зоне. Парогазовая смесь вырывается через узкий зазор, и гудение становится интенсивнее. Это сигнал, что конструкция узла ввода не рассчитана на работу при переменном уровне жидкости.

В промышленных аппаратах эту проблему решают так:

• увеличивают зазор между ТЭНом и гильзой до 8–10 мм;
• смещают ТЭН ближе к центру, чтобы пар уходил равномерно со всех сторон;
• применяют гильзу с перфорацией или паровой колпак.

Фланцевый ТЭН на 3–90 кВт с резьбой G1,5″–G3″ крепится через ответный фланец, и зазор можно регулировать прокладками. Для одиночного ТЭНа G1/2″ или M22×1,5 такой возможности нет — там геометрия фиксирована.

Резонанс конструкции: когда шум — это вибрация, а не кипение

ТЭН длиной 600–3000 мм работает как консольная балка. В потоке нагреваемой среды возникают завихрения, частота которых совпадает с собственной частотой колебаний нагревателя. Возникает резонанс: трубка вибрирует с амплитудой в несколько миллиметров, и куб гудит на одной ноте.

Собственная частота зависит от длины, диаметра трубки и материала. Например, патронный ТЭН диаметром 16 мм и длиной 2000 мм из AISI 304 (08Х18Н10) без опоры вибрирует при скорости потока более 0,5 м/с. Чтобы убрать резонанс, инженеры:

• устанавливают промежуточные опоры или отбойники;
• выбирают больший диаметр корпуса (20–32 мм) для жёсткости;
• подбирают мощность так, чтобы пузырьки были мельче и чаще — это меняет спектр возбуждения.

Звук при резонансе обычно ровный, низкочастотный, похож на гудение трансформатора. Он не связан с температурой: ТЭН может гудеть уже при 40 °C на воде, когда кипения ещё нет. Проверить просто — прижать трубку к корпусу куба через диэлектрическую проставку. Если гул пропал — это механический резонанс.

Гидроудары при конденсации пара

В закрытых кубах с пароотводом шум может возникать при конденсации пара на холодной крышке. Конденсат стекает в горячую жидкость, мгновенно вскипает — раздаётся хлопок. Если таких хлопков несколько в секунду, ухо воспринимает это как дребезжание.

Это не проблема ТЭНа, но закупщик часто приходит к нам с жалобой именно на нагреватель. Перед заменой ТЭНа стоит проверить:

1. утеплена ли крышка куба;
2. не слишком ли широкая труба пароотвода (в ней образуется плёнка конденсата);
3. не занижен ли уровень жидкости так, что брызги попадают в пароотводную зону.

Если проблема в конденсате — помогает регулировка мощности нагрева в первые 30 минут. ТЭН с рабочим током 20–40 А при 380 В можно включать через тиристорный регулятор: сначала 50% мощности для разогрева, затем 100% для кипения.

Новый ТЭН гудит сильнее старого: что изменилось

Типичная ситуация на производстве: заменили ТЭН по чертежу, а шум стал громче. Причины:

Удельная мощность выше. Серийный ТЭН «на 3 кВт» при напряжении 220 В имеет сопротивление 16,1 Ом. Но фактическая мощность может быть выше на 5% по ГОСТ 13268-88 (допуск +5/−10%). При той же геометрии это даёт большую теплонапряжённость и более интенсивное кипение.

Другой материал оболочки. Сталь 10 и AISI 304 (08Х18Н10) имеют разную теплопроводность — 45 и 16 Вт/(м·К) соответственно. При одинаковой мощности нержавеющий ТЭН имеет более высокую температуру поверхности, поэтому кипение на нём активнее. Для воды до 80 °C в кубах с мешалкой лучше использовать сталь 10: шум ниже, а ресурс сравним.

Изменён диаметр. ТЭН Ø16 мм вместо Ø20 мм при той же мощности — это рост удельной мощности с 2 до 3,2 Вт/см². Именно поэтому гонимся за геометрией, а не только за киловаттами.

Расчёт: какой ТЭН не будет гудеть в вашем кубе

Для куба объёмом 500 литров с водой, которую нужно нагреть до 95 °C за 2 часа, расчёт выглядит так:

Теплоёмкость: Q = 500 × 1000 × 4,2 × 70 = 147 000 000 Дж ≈ 40,8 кВт·ч. С учётом потерь 20% и времени 2 часа мощность — 24,5 кВт. Для трёхфазного включения звездой на 380 В — три элемента по 8,2 кВт (сопротивление ветви R = 380² / (3 × 8200) ≈ 5,9 Ом).

Дальше считаем площадь поверхности. Возьмём трубку Ø16 мм, активную длину 1200 мм (после вычета зоны холодных концов). Площадь — π × 0,016 × 1,2 = 0,0603 м². Удельная мощность — 8200 / 603 = 13,6 Вт/см². Это катастрофически много: вода закипит на поверхности с громким гудением, а ТЭН прогорит за месяцы.

Исправляем: берём Ø32 мм, длину 2400 мм (зона нагрева). Площадь — π × 0,032 × 2,4 = 0,241 м². Удельная мощность — 8200 / 2412 = 3,4 Вт/см². Это уже приемлемо для воды до кипения.

Было: ТЭН 24,5 кВт на 500 л, шум при разогреве более 70 дБ, осадок накипи в зоне максимальной температуры.
Стало: 3 элемента по 8,2 кВт Ø32 мм длиной 2400 мм, удельная нагрузка 3,4 Вт/см², гудение снизилось до фонового уровня, накипь распределяется по всей поверхности равномерно.

Технологу важно понимать: любой шум — это потеря энергии. Кинетическая энергия вибрации и акустические волны — это мегаватты, которые не пошли на нагрев среды. Тихий ТЭН — это не комфорт, а КПД.

Когда шум — признак аварийного режима

Не все звуки безопасны. Вот дифференциальная диагностика:

Перед всеми замерами — обесточить установку, слить жидкость, снять перемычки. Сопротивление здорового ТЭНа должно соответствовать расчёту с учётом допуска ГОСТ 13268-88: при заявленных 10 кВт на 380 В сопротивление 14,44 Ом, допустимый диапазон примерно 13,0–15,0 Ом.

Если шум сопровождается снижением тока — это верный признак частичного разрушения нихромовой спирали. Магнезитовая засыпка (периклаз) теряет теплопередачу, спираль перегревается локально, и ТЭН теряет мощность. Такой элемент ремонту не подлежит.

Вывод

Гул ТЭНа в кубе — это формула: удельная мощность делённая на условия теплосъёма, помноженная на жёсткость конструкции. Посчитали Вт/см² — получили ответ, будет ли аппарат шуметь. Серийный нагреватель из розницы редко совпадает с вашей задачей по всем параметрам: и по мощности, и по длине, и по диаметру. Если куб гудит — нарисуйте чертёж: диаметр, активную длину, среду, температуру. Под задачу изготовим ТЭН с удельной нагрузкой, при которой кипение останется рабочим процессом, а не акустическим концертом.

Пришлите параметры вашего куба — технолог за день пересчитает мощность, материал оболочки и геометрию, чтобы убрать гул без потери производительности.
