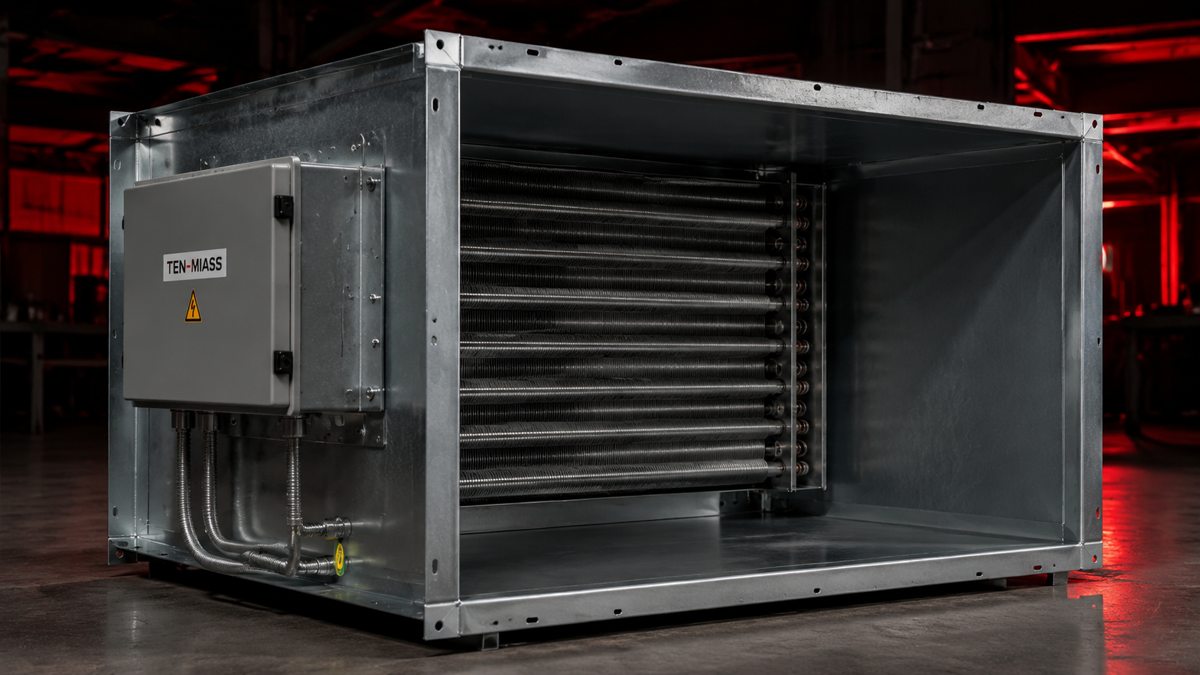

ТЭН в отдельном коробе внутри воздуховода 1200×1200 — компоновка

На один из объектов в Тюмени пришёл запрос: воздуховод 1200×1200 мм, греющая секция на 80 кВт, через два года после пуска сгорели три ТЭН из двадцати четырёх. Проблема не в элементах — проблема в том, что их невозможно вытащить по одному. Короб сварен намертво, никаких фланцев снаружи нет. Объект встал. Это распространённая история с воздуховодами такого сечения, собранными «наглухо».

Правильная компоновка предполагает отдельный металлический короб-секцию, который входит в воздуховод и фиксируется болтами по периметру. Такой короб можно отключить от электрики и вытянуть наружу за 20–30 минут. Ниже — как это устроено и какие ТЭН в него ставят.

Почему 1200×1200 требует отдельной секции

В малых сечениях (300×300, 400×600) ТЭН иногда ставят прямо через боковую стенку воздуховода на индивидуальных штуцерах. При площади сечения 1,44 м² это уже не работает: слишком много элементов, слишком длинная схема подключения, слишком неудобный доступ при обслуживании.

Короб-секция решает три задачи сразу:

• Все ТЭН смонтированы на одной несущей раме и заменяются как единый блок.
• Электрические выводы собраны в одном клеммном отсеке снаружи короба.
• При замене элемента не нужно лезть внутрь работающего воздуховода.

Для промышленных объектов с круглосуточной работой вентиляции это критично: сечение 1200×1200 обслуживает цеховые площади от 2000 м², и остановка нагрева зимой — это не просто дискомфорт.

Конструкция короба

Короб изготавливается из листовой стали (чаще всего 1,5–2 мм оцинкованная или нержавейка, если в воздухе есть агрессивные примеси). По периметру — фланцевые пластины под болтовое соединение с воздуховодом. Внутри несущая решётка или поперечные перегородки, на которых крепятся ТЭН.

Принципиальные размеры короба задаёт заказчик или монтажная организация: длина секции (обычно 400–800 мм по ходу воздушного потока), расположение клеммного отсека (сбоку или сверху), тип фланцевого соединения.

Какие ТЭН ставят в короб воздуховода 1200×1200

Для воздушного нагрева применяют оребрённые ТЭН. Оребрение (алюминиевая или стальная навивка вокруг трубки) увеличивает площадь теплообмена в 4–7 раз по сравнению с гладкой трубкой той же длины. Это позволяет снизить температуру поверхности оболочки при той же мощности — меньше риск пригара пыли и перегрева.

Равномерность расположения — не эстетика, а физика

В воздуховоде 1200×1200 мм скорость потока неодинакова по сечению: у стенок ниже, в центре выше. Если сгруппировать ТЭН в центре, краевые зоны прогреваются хуже — в помещение пойдёт холодный воздух по периметру. Если сосредоточить нагрев у стенок, центральный поток будет холодным, и датчик температуры даст ложное срабатывание.

Правильная компоновка строится на расчёте: берут расход воздуха (м³/ч), строят профиль скоростей по сечению, затем под него распределяют ТЭН по зонам. В крупных секциях иногда применяют ТЭН разной мощности в разных зонах.

Что нужно для расчёта и изготовления ТЭН под такую секцию

Если короб уже сделан и нужны ТЭН под него — минимальный набор данных:

• Тип посадки: резьбовой штуцер (размер резьбы) или фланец (габариты).
• Длина рабочей части ТЭН (от стенки до стенки короба).
• Мощность одного ТЭН или общая мощность секции (тогда рассчитаем сами).
• Напряжение питания: 220 В или 380 В.
• Условия: воздух сухой или с влагой, есть ли пары масла, химии.

Если короб проектируется под ваш воздуховод — присылайте расход воздуха (м³/ч), требуемый перепад температур и рабочее напряжение. По этим данным рассчитаем мощность, компоновку ТЭН и геометрию секции.

Срок и логистика

Оребрённые ТЭН под нестандартный короб изготавливаем за 7–14 рабочих дней. Минимальная партия — 1 штука: если в секции на 24 ТЭН вышли из строя 3, изготовим именно 3. Отгружаем по всей России через СДЭК и ПЭК, в Казахстан — напрямую.
