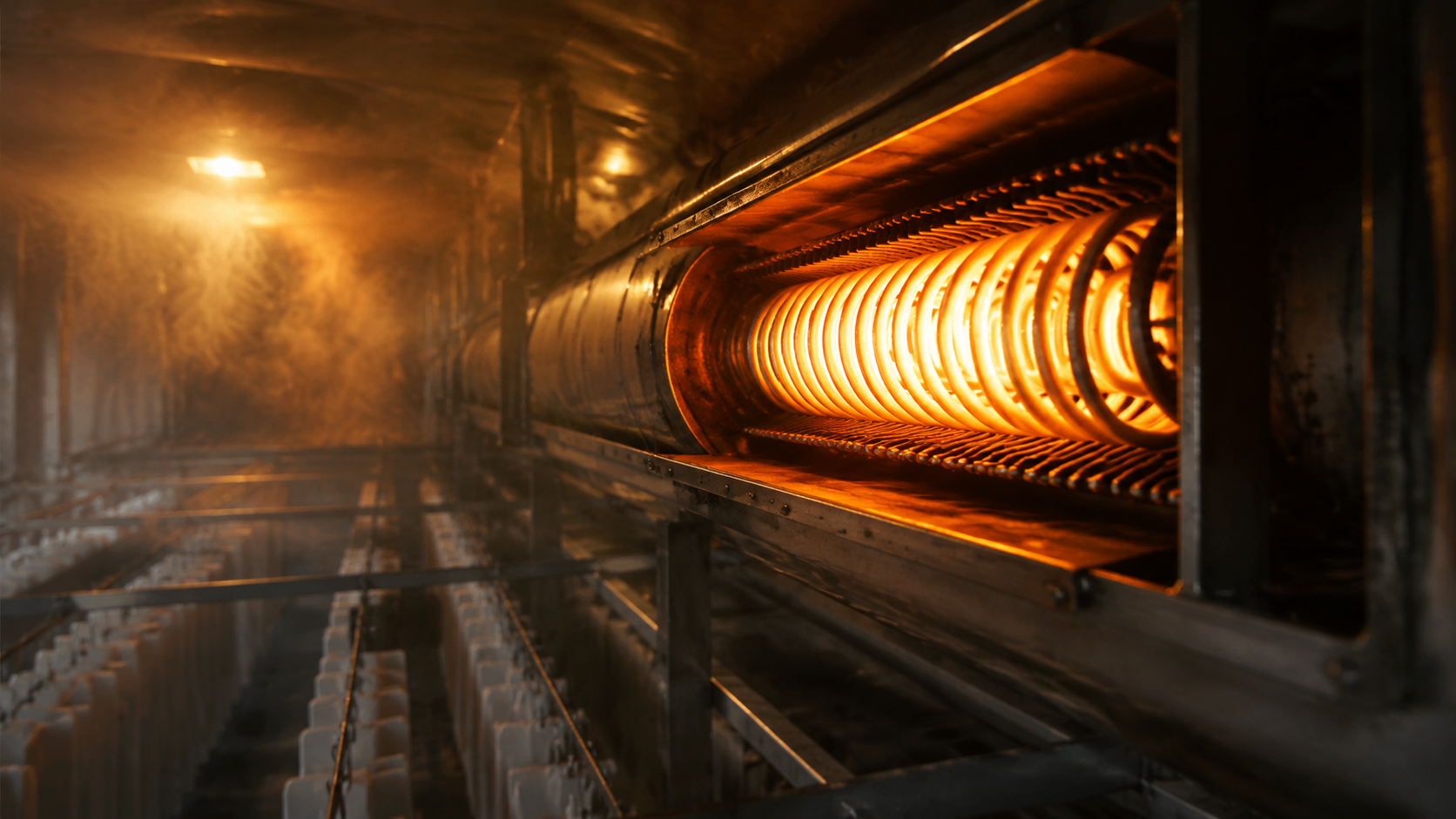

ТЭН для камеры порошковой окраски: расчёт нагревателей и обеспечение равномерного обдува

В установках порошковой окраски термоотверждение покрытия происходит в камере полимеризации при температуре 180–220 °C. Нагрев воздуха и поддержание равномерного температурного поля по всему объёму — задача системы, где ключевым элементом выступают трубчатые электронагреватели (ТЭН). От правильного выбора мощности, материала оболочки и схемы обдува зависит качество отверждения: недогрев ведёт к недополимеризации, перегрев — к дефектам глянца и адгезии. Ниже разберём инженерные критерии подбора ТЭН под промышленную камеру порошковой окраски.

Особенности нагрева в камерах порошковой покраски

Полимеризационная камера — термоизолированный объём (обычно 2–50 м³) с принудительной циркуляцией воздуха. ТЭНы размещают в воздуховодах или непосредственно в камере, а вентилятор продувает нагретый воздух через сопла, обеспечивая равномерный обдув деталей. Три главных требования к нагревателям:

• высокая удельная мощность на единицу длины (до 4–6 Вт/см²) для быстрого выхода на режим;
• рабочая температура оболочки до 350 °C при температуре воздуха 200–220 °C;
• коррозионная стойкость к продуктам деструкции порошковых красок (выделение HCl, аминов, кислот).

Конструктивно применяют как одиночные ТЭН (патронные) для точечного обогрева, так и блок-ТЭН (фланцевые сборки) для мощностей свыше 10 кВт. Диаметр корпуса — от 8 до 16 мм (стандартный ряд для воздуха), длина — от 300 до 3000 мм в зависимости от габаритов камеры. ТЭН-Миасс изготавливает нагреватели диаметром от 4 до 32 мм и длиной от 30 до 6000 мм под конкретный чертёж заказчика.

Материалы оболочки: выбор под среду и температуру

Поскольку внутри камеры полимеризации агрессивная газовая среда (продукты пиролиза краски), материал трубки должен выдерживать коррозию при 200–350 °C. ТЭН-Миасс использует три основных варианта:

Для камер с особо агрессивными отвердителями (фенол-формальдегидные, эпоксидные с аминными катализаторами) иногда применяют AISI 316 (10Х17Н13М2) или чистый титан. По умолчанию в сухих воздушных печах без агрессивных газов достаточно AISI 304 (08Х18Н10).

Расчёт мощности ТЭН для полимеризационной камеры

Необходимая мощность нагревателей определяется тепловым балансом: нагрев массы воздуха, теплопотери через ограждения, нагрев металла оснастки и деталей, утечки через воздухообмен. Приближённая формула:

где η — КПД (0,85–0,95), τ — время выхода на режим (обычно 20–40 мин). На практике для камер объёмом 5–20 м³ мощность составляет 15–90 кВт (трёхфазное питание 380 В).

Пример расчёта (врезка «было/стало»):
Было: Камера 10 м³, старая печь с двумя ТЭН по 12 кВт (24 кВт суммарно). Выход на 200 °C — 45 минут, неравномерность ±15 °C, брак по полимеризации 8 %.
Стало: После пересчёта установили блок-ТЭН на 36 кВт (звездой, 3 ветви по 12 кВт). Выход на режим — 18 минут, равномерность ±3 °C за счёт увеличения объёмного расхода воздуха и согласования мощности с вентилятором. Брак снизился до 0,5 %.

Для одноэлементного ТЭН сопротивление определяется по закону Ома: R = U² / P. Для трёхфазной звезды (линейное напряжение 380 В): ток фазы I_ф = P / (√3 × U_л), сопротивление ветви R_ветви = (U_л / √3)² / P_элемента. ГОСТ 13268-88 допускает отклонение мощности +5/−10 %, что соответствует асимметричному допуску по сопротивлению −4 / +11 %.

Конструктивные решения и типы ТЭН

1. Одиночные ТЭН (патронные) — для небольших камер (до 5 кВт) или точечного догрева. Резьбовая часть: M14×1.5, M22×1.5, G1/2", G3/4". Устанавливаются через стенку камеры или в гильзы.
2. Блок-ТЭН (фланцевые сборки) — для мощностей от 6 до 90 кВт. Несколько U-образных элементов сварены в один блок с фланцем под резьбу G1.5", G2", G3", M48×2, M56×2 или M64×3. Уплотнение — паронитовая прокладка.
3. ТЭНБ (блочные с встроенной термопарой) — для автоматизации: тип J (железо-константан) или K (хромель-алюмель). Сигнал термопары подаётся на ПЛК, регулирующий мощность через твердотельное реле.
4. Патронные ТЭН (картриджные) — для нагрева пресс-форм, калибров, штампов. Диаметр 4–32 мм, длина 30–6000 мм. В камерах порошковой окраски используются для нагрева сопел обдува.

Для равномерного обдува важно, чтобы нагревательный элемент не создавал «теневых» зон. Практическое правило: шаг между U-образными петлями в блок-ТЭН не менее 2,5 диаметров трубки. В канале воздуховода нагреватель должен располагаться перпендикулярно потоку, а вентилятор подбираться так, чтобы скорость воздуха через пучок ТЭН составляла 3–8 м/с.

Типичные ошибки при выборе нагревателей и как их избежать

1. Завышение мощности без расчёта воздушного потока. ТЭН перегревается, спираль перегорает. Решение: мощность согласовывают с подачей вентилятора — на каждые 10 кВт нужно не менее 500 м³/ч циркуляции.
2. Использование углеродистой стали (Сталь 10) в среде с парами хлора. Коррозия за 2–3 месяца выводит ТЭН из строя. Решение: заказывать оболочку из AISI 304 (08Х18Н10) или, при сильных кислых отложениях, из 12Х18Н10Т.
3. Игнорирование допуска по мощности по ГОСТ 13268-88. При расчёте мощности «впритык» ТЭН может оказаться на 10 % слабее, и камера не выйдет на температуру за заданное время. Решение: закладывать запас 15–20 %.
4. Неправильная резьба фланца. Для блок-ТЭН не используют мелкую резьбу — только крупную (G1.5" и выше). Иначе несколько петель не проходят через отверстие.
5. Отсутствие термопары. Нагрев воздуха в камере без обратной связи приводит к перегреву. Устанавливать блок-ТЭН с гильзой под термопару или встраивать ТЭН с термопарой типа J.

FAQ

Выбор ТЭН для камеры порошковой окраски — не покупка «с полки», а инженерная задача. Мощность, материал, длина, тип резьбы — всё подгоняется под реальные объём, среду и режим работы. Если у вас есть чертёж, эскиз или даже нерабочий ТЭН с указанием размеров — в ТЭН-Миасс изготовят точный аналог под вашу установку из стали 10, AISI 304 (08Х18Н10) или нержавейки 12Х18Н10Т, от 1 штуки за 5–10 рабочих дней.
