Короткий ответ

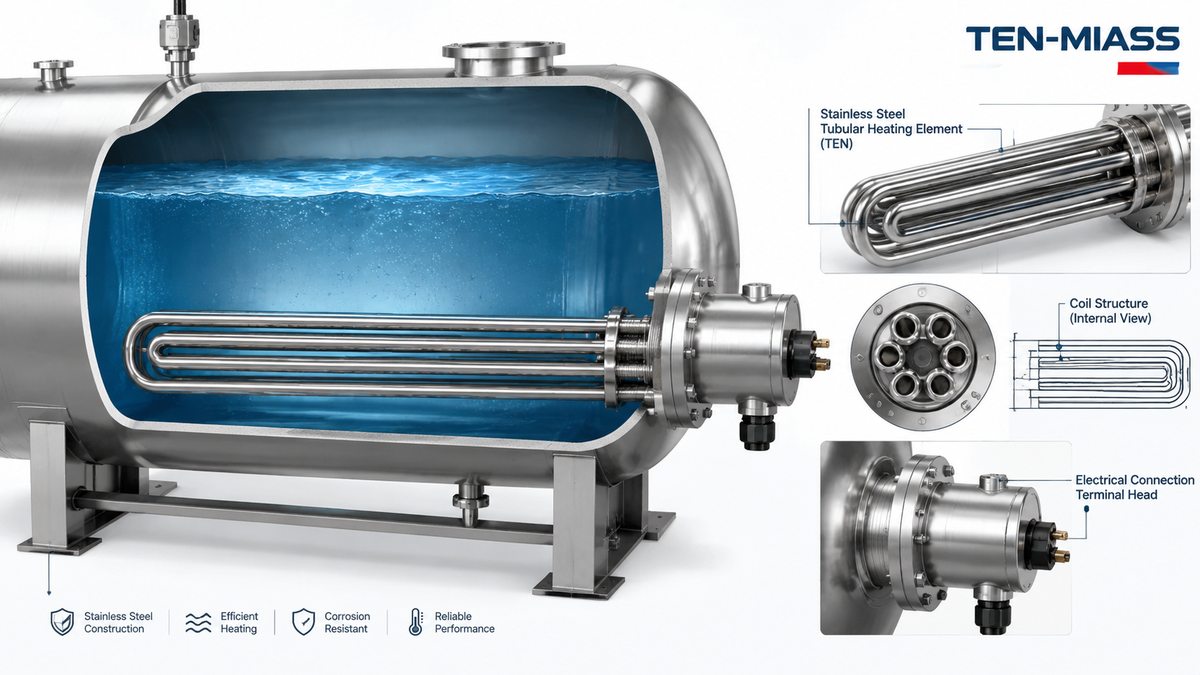

Трубчатый нержавеющий ТЭН нестандартной длины изготавливается за 7–14 рабочих дней от одной штуки. Диаметр корпуса 4–32 мм, длина 30–6000 мм. Материал по умолчанию — AISI 321 (08Х18Н10Т). Цена нестандарта на 15–30% выше стандартного каталожного изделия той же мощности. Чтобы получить расчёт за один день, нужно прислать пять параметров: длину активной части, диаметр трубки, мощность, напряжение и среду нагрева.
Геометрия: что задаёт длину
Полная длина ТЭН = активная часть + холодные зоны с обеих сторон + контактные стержни. Для большинства патронных ТЭН холодная зона с каждого конца 50–80 мм. Значит, если ванна даёт 1100 мм под нагрев, полная длина изделия выйдет 1250–1260 мм.
Диаметр трубки выбирается под удельную нагрузку и тип среды:
- 8 мм — компактные патронные нагреватели, невязкие жидкости
- 8,5 мм — стандарт для воды при умеренной мощности до 3–3,5 кВт
- 10 мм — выше мощность, вязкие жидкости, масло
- 12–16 мм — промышленные котлы, пар, высокая нагрузка
Для нестандартной длины диаметр не меняется относительно стандартного изделия той же мощности — меняется только длина активной части.
| Длина активной части, мм | Типичное применение | Ограничения монтажа |
|---|---|---|
| 30–300 | Патронные нагреватели пресс-форм, локальный нагрев металла | Жёсткий крепёж, нет ограничений по вибрации |
| 300–800 | Водонагреватели, баки, ёмкости, котлы малого объёма | Стандартные фланцы G1–G2, без дополнительных опор |
| 800–1500 | Прямоугольные ванны, длинные резервуары, промышленный нагрев | Желательна точка крепления у дальнего конца |
| 1500–6000 | Промышленные ванны травления, гальваника, технологический нагрев | Опора по середине обязательна; сниженная удельная нагрузка |
Выбор нержавеющей стали под среду
AISI 304 (08Х18Н10) — вода, нейтральные растворы, масло до 150 °C. Самый распространённый материал для бытовых и пищевых применений. AISI 316L (03Х17Н12М2) — жиры, щелочные и слабокислотные среды, хлоридсодержащие растворы: у неё выше стойкость к точечной коррозии. Рекомендуется как альтернатива в особо агрессивных средах.
AISI 321 (08Х18Н10Т) — материал по умолчанию для нержавеющих ТЭН в агрессивных и высокотемпературных задачах. Добавка титана обеспечивает стабилизацию карбидов при температуре свыше 200 °C. Используется в химии, пищевом производстве с перекисью водорода, паровых установках.
Для сред с хлоридами, кислотами, гальваническими ваннами или морской водой рассматривается чистый титан — отдельная тема для уточнения при заказе.
Расчёт мощности: формула с числами
Мощность для нагрева жидкости считается по формуле теплового баланса:
Пример: нагреть 200 л воды с 10 до 70 °C за 2 часа:
P = 0,00116 × 200 × 60 / 2 = 6,96 кВт
С учётом КПД установки 0,85: P = 6,96 / 0,85 = 8,2 кВт (мощность ТЭН)
После того как мощность известна, проверяют удельную нагрузку на поверхность трубки. Для воды при естественной конвекции норма 8–12 Вт/см², при принудительной циркуляции насосом до 20 Вт/см². Для масла 4–6 Вт/см², для воздуха 2–4 Вт/см². Превышение нормы ведёт к перегреву поверхности и ускоренному образованию накипи или нагара.
Пример расчёта площади для длины 1100 мм, диаметр 8,5 мм:
S = 3,14 × 0,85 см × 110 см = около 294 см²
При удельной нагрузке 12 Вт/см²: P = 294 × 12 = 3 528 Вт ≈ 3,5 кВт
Это максимум для данного диаметра в воде. Если нужно 4 кВт при той же длине — брать диаметр 10 мм.
Цена и сроки нестандартного ТЭН
Нестандартная длина не удваивает цену. Наценка относительно каталожного изделия составляет 15–30% — это стоимость настройки оснастки. Для единичного ТЭН длиной 1100 мм на 3,5 кВт из AISI 304 цена порядка 900–1100 руб. Партия от 10 штук снижает цену на 10–15%.
Что дополнительно влияет на стоимость:
- Изгиб под L-образную или U-образную форму: плюс 100–200 руб. к изделию
- Гильза под терморегулятор
- Нестандартная длина контактных стержней
- Материал AISI 321 или чистый титан вместо AISI 304
Сроки: единичный нестандартный ТЭН без изгиба — 3–5 рабочих дней. Серия 10–50 штук — 7–10 рабочих дней. Серия 50–200 штук — 10–14 рабочих дней. Отгрузка СДЭК, ПЭК по всей России и в Казахстан.
Особенности монтажа длинных ТЭН
При длине активной части свыше 1500 мм нержавеющая трубка прогибается под собственным весом. В жидкостных средах прогиб компенсирует выталкивающая сила, но вибрация от насосов и турбулентности может вызвать усталостные трещины в точке фланца. Решение: опора в середине через приварную накладку или уголок.
Для ТЭН свыше 2000 мм рекомендуется снизить удельную мощность до 8–10 Вт/см², чтобы не создавать локальных перегревов вблизи опоры. Контактная группа в агрессивных средах изолируется через силиконовые проходники (рабочая температура до 200 °C).
Нужен ТЭН нестандартной длины?
Пришлите длину, диаметр, мощность, напряжение и среду. Расчёт за 1 рабочий день, КП в тот же день.
Оставить заявкуЧек-лист: что прислать для расчёта
5 параметров для точного расчёта
- Длина активной части — расстояние от фланца до дальнего конца трубки, в мм
- Диаметр трубки — внешний диаметр оболочки (8, 8,5, 10, 12 мм или другой)
- Мощность — в ваттах или киловаттах, либо объём и требуемое время нагрева
- Напряжение — 220 В, 380 В или другое; схема подключения (звезда/треугольник для 380)
- Среда нагрева — вода, масло, воздух, раствор и его pH
Дополнительно ускоряет расчёт: фото или чертёж старого ТЭН, тип резьбового соединения (G1, G1 1/4, M10 и т.д.), наличие изгибов.
