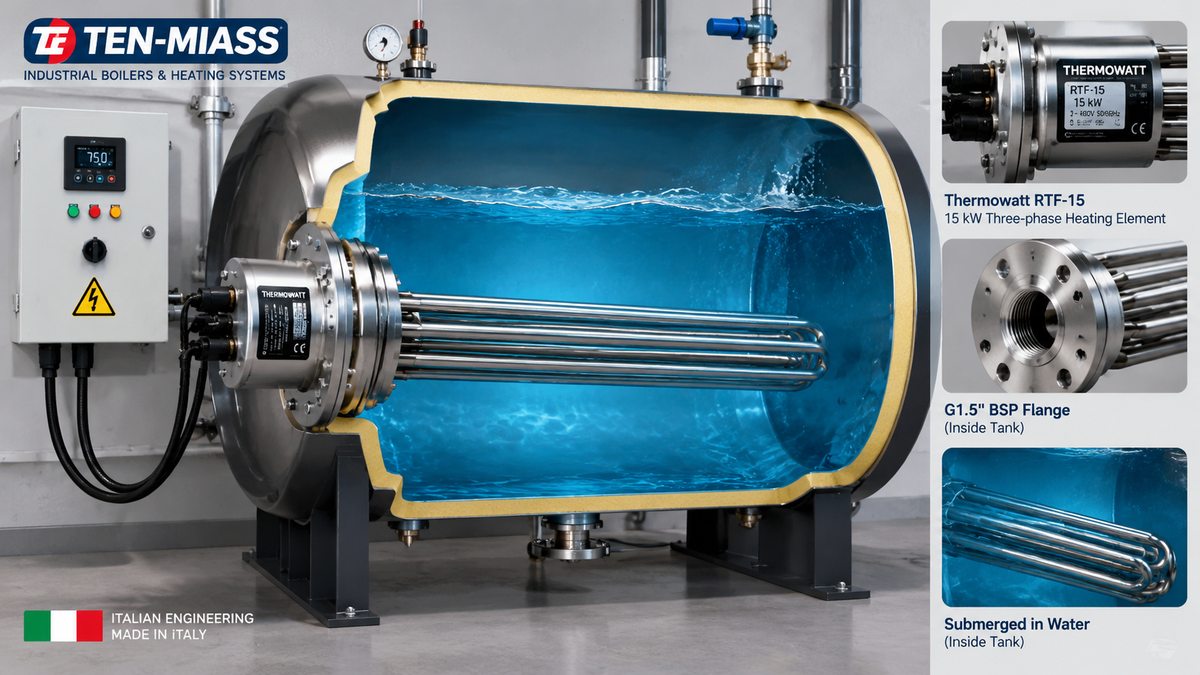

15 кВт в одном нагревательном элементе — это уже промышленный масштаб. Термостат бытового бойлера рядом не стоял. При 380В трёхфазном подключении такой ТЭН тянет 22,8А, работает в баках от 300 литров и выше, и ломается по одному сценарию: накипь на incoloy-трубке, перегрев, обрыв одной из трёх фаз.
Thermowatt — итальянский производитель, OEM-поставщик для Ariston, Chaffoteaux, Ferroli и ряда других брендов. Серия RTF ставится в промышленные накопительные водонагреватели, системы горячего водоснабжения гостиниц и производственных объектов. Когда ТЭН выходит из строя, оригинал идёт из Италии 4-6 недель. Российский аналог — 7-14 рабочих дней.
Расшифровка маркировки RTF-15: что означает каждая буква
| Символ | Значение | Применение |
|---|---|---|
| R | Резьбовой монтаж (threaded) | Вкручивается в патрубок бака через G1½" BSP |
| T | Нержавеющий сплав / incoloy | Оболочка трубки: incoloy 800 или AISI 316L |
| F | Фланцевый тип корпуса | Фланец под резьбу, уплотнение через прокладку |
| 15 | Мощность 15 кВт | Три нагревательных элемента по 5 кВт |
| 380В | Трёхфазное питание | L1, L2, L3, PE — подключение звездой или треугольником |
| G1½" | Резьба BSP 1½ дюйма | Внешний диаметр 47,8 мм, шаг 11 ниток/дюйм |
Почему 15 кВт — это обязательно трёхфаза?
Проверим расчётом. При однофазном 230В ток при мощности 15 кВт составил бы:
I = P / U = 15 000 / 230 = 65А
Это означало бы кабель сечением 16-25 мм² и автомат на 80А. Стандартная розеточная сеть так не рассчитана.
На трёхфазной 380В фазный ток:
I = P / (U × √3) = 15 000 / (380 × 1,732) = 15 000 / 658 = 22,8А
Это нормальная нагрузка: кабель 4 мм², автомат 25А на фазу. Именно поэтому все ТЭН свыше 6-7 кВт для воды выпускают трёхфазными.
Что значит G1½" у ТЭН Thermowatt?
G1½" — это резьба BSP (British Standard Pipe), трубный стандарт с дюймовой базой. Характеристики:
- Внешний диаметр резьбы: 47,8 мм
- Шаг: 11 ниток на дюйм (2,309 мм/нитка)
- Профиль: 55°, симметричный (Уитворт)
Это не G1¼" (40,4 мм) и не G2" (59,6 мм). Перед заказом аналога измерьте штангенциркулем внешний диаметр патрубка на баке или старого ТЭН по резьбе. Разница в полдюйма делает фланец несовместимым физически.
Параметры для подбора аналога: что важно совпасть
| Параметр | RTF-15 | Допуск при подборе |
|---|---|---|
| Мощность | 15 кВт | ±5% (14,25-15,75 кВт) |
| Напряжение | 380В, 3 фазы | 380-400В подходит |
| Резьба | G1½" BSP | Точное совпадение обязательно |
| Длина нагревательной части | измерить на снятом | ±10 мм |
| Материал оболочки | incoloy 800 / AISI 316L | AISI 321 (08Х18Н10Т) — рабочий аналог для воды |
| Среда нагрева | вода / ГВС | только нержавейка или incoloy |
| Схема подключения | звезда или треугольник | уточнить по схеме бойлера |
Аналоги по мощности из российского производства: ТЭН трёхфазный 15кВт/380В с резьбой G1½" или G1¼" встречается как спецзаказ. На складах почти не держат — слишком специфичная позиция. Под конкретный типоразмер проще изготовить, чем искать месяцами.
Из чего делать оболочку: incoloy против AISI 321
Thermowatt RTF-15 штатно идёт с трубкой из incoloy 800 — никелево-железный сплав с высокой коррозионной стойкостью. Он хорошо держит температуры до 600°C и агрессивные воды с хлоридами.
Для замены в стандартном бойлере ГВС без агрессивной среды подходит AISI 321 (08Х18Н10Т). Это нержавейка с титановой стабилизацией: стойкая к межкристаллитной коррозии, хорошо переносит циклический нагрев-охлаждение, стоит дешевле incoloy в 2-3 раза. Если вода жёсткая (кальций, магний, без хлоридов) — AISI 321 оптимальный выбор.
Если в воде хлориды (скважина, морская вода, хлорирование бассейна) — тогда incoloy или нержавейка 316L.
Что прислать для подбора аналога Thermowatt RTF-15
- Мощность (кВт) и напряжение (В, фазность) — с этикетки бойлера или ТЭН
- Размер резьбы — G1½" или другой; измерить внешний диаметр патрубка
- Длина нагревательной части (мм) — от торца резьбы до конца трубки
- Схема подключения — звезда или треугольник (с клеммной коробки или схемы бойлера)
- Материал оболочки — incoloy, AISI 316L или нержавейка (если знаете)
- Среда нагрева — вода ГВС, антифриз, пар, кислота
- Фото снятого ТЭН — с обеих сторон, крупно на резьбу и клеммы
Отправьте фото и размеры в WhatsApp +7 (919) 405-21-39 — посчитаем за день. Или оформите заявку онлайн.
