Как устроен трубчатый ТЭН
- 1Оболочка (труба)Сталь 10, нержавейка или титан — под среду
- 2Нихромовая спиральРезистивный элемент, задаёт мощность
- 3Периклаз MgOНаполнитель: изолирует ток, проводит тепло
- 4Контактный стерженьВывод под подключение питания
- 5Штуцер / герметикКрепление и защита от влаги на выводах
Спираль не касается оболочки — она запрессована в периклаз, который одновременно держит электроизоляцию и отдаёт тепло на трубу.
Материал оболочки под рабочую среду
| Материал | Среда |
|---|---|
| Сталь 10 | Воздух, масло, сухие среды |
| AISI 304 (08Х18Н10) | Вода, пар |
| 12Х18Н10Т | Пищевые и агрессивные среды |
| 316L / Inconel | Агрессивная химия, высокие температуры |
| Титан | Хлориды, кислоты, гальваника, морская вода |
Материал подбирается по среде, а не наоборот. Ошибка в стали — течь и пробой за месяцы вместо лет.
Габариты под чертёж заказчика
Патронные и трубчатые ТЭН изготавливаем по чертежу или как замену вышедшему из строя. Срок 7–14 рабочих дней.

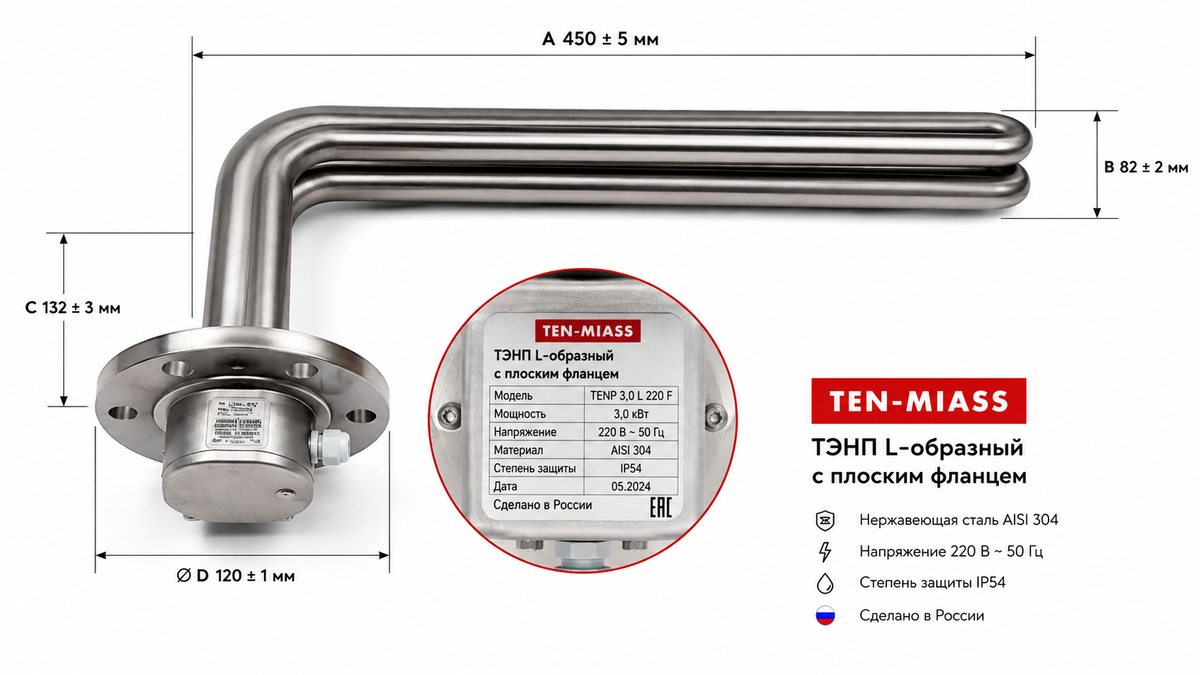

Расшифровка ТЭНП 20.20.1250.L.220/300/180 СП33
Снабженец прислал фото паспортной таблички с оборудования: ТЭНП 20.20.1250.L.220/300/180 СП33. Нагреватель сгорел, нужна замена. Вопрос стандартный: что означает эта строка, и можно ли по ней сделать такой же?
Разберём каждую позицию. Часть значений однозначна. Часть зависит от того, кто изготовил оригинал.
Что означает каждый элемент маркировки
| Позиция | Значение | Комментарий |
|---|---|---|
ТЭНП | Трубчатый электронагреватель с плоским фланцем | Буква П — тип крепления: плоская пластина с отверстиями под болты. Самый распространённый вариант для монтажа в баки, ёмкости, прессформы |
20 (первое) | Диаметр трубки, мм | Стандартный диаметр трубки нагревательного элемента — 20 мм. Чаще всего именно так, но у разных заводов первые два числа могут обозначать диаметр/диаметр или диаметр/толщину стенки |
20 (второе) | Размер фланца или второй параметр | Может означать толщину фланцевой пластины (20 мм), межосевое расстояние крепёжных отверстий, либо диаметр самого фланца в см. Без чертежа однозначно не определить |
1250 | Мощность 1250 Вт (1,25 кВт) или полная длина трубки 1250 мм | У большинства отечественных производителей на этой позиции стоит мощность в ваттах. Но у части заводов — длина трубки в мм. Нужно уточнять по контексту или паспорту оборудования |
L | Форма изгиба: L-образный (90°) | Одиночный угловой изгиб. Реже — обозначение материала оболочки (L = латунь у некоторых производителей). По умолчанию трактуем как геометрию |
220 | Рабочее напряжение, В | Стандартная однофазная сеть 220 В. Здесь неоднозначности нет |
300 | Размер первого плеча после изгиба, мм | Длина одного участка трубки от фланца до точки изгиба или от изгиба до конца. Порядок и направление отсчёта зависят от конкретного изготовителя |
180 | Размер второго плеча, мм | Длина второго участка трубки. Вместе с 300 даёт схему изгиба L-образного нагревателя |
СП33 | Внутренний код завода-изготовителя | Серия, спецификация или исполнение по внутренней классификации производителя. Без его документации расшифровать невозможно. На изготовление замены этот код не влияет |
Итоговая картина по этой маркировке
Если принять наиболее распространённую трактовку, перед нами: L-образный ТЭН с плоским фланцем, диаметр трубки 20 мм, мощность 1250 Вт, напряжение 220 В, плечи изгиба 300 мм и 180 мм. СП33 — внутренний код, игнорируем.
Но есть позиции, где без оригинальной документации остаётся неопределённость: второй «20» может быть характеристикой фланца, а «1250» теоретически может быть длиной. Если на бирке оборудования указана мощность отдельно — это помогает разобраться.
Что такое СП33
Коды типа СП, ТУ, ОП, ИК в конце маркировки ТЭН почти всегда означают внутреннюю документацию завода: серию, спецификацию по исполнению, номер чертежа. Единого реестра не существует. СП33 может быть серией нагревателей для конкретной линии оборудования, обозначением стойкости оболочки, внутренним номером партии.
Если маркировка не читается до конца
Такое бывает: часть символов стёрта, нестандартное сокращение, или несколько позиций трактуются по-разному у разных заводов. В этом случае надёжнее работать не с маркировкой, а с самим образцом.
Что делать:
- Сфотографировать сгоревший ТЭН с четырёх сторон — фланец, трубку, оба конца
- Замерить штангенциркулем: диаметр трубки, толщину фланца, расположение монтажных отверстий, длину каждого плеча
- Прозвонить мощность мультиметром по сопротивлению: P = U²/R
- Определить материал по виду и среде — нержавейка, сталь, медь
Эти данные точнее любой маркировки, если оригинал у вас в руках.
Что указать при заказе замены
Вместо того чтобы передавать строку маркировки и ждать интерпретации, лучше сразу дать нам конкретные параметры:
| Параметр | Для данного ТЭН (вероятно) |
|---|---|
| Тип крепления | Плоский фланец (ТЭНП) |
| Диаметр трубки | 20 мм |
| Мощность | 1250 Вт (1,25 кВт) |
| Напряжение | 220 В |
| Форма | L-образный |
| Длина первого плеча | 300 мм |
| Длина второго плеча | 180 мм |
| Материал оболочки | Уточнить (нержавейка / сталь 10) |
| Среда нагрева | Уточнить по оборудованию |
Материал оболочки — единственное, что не считывается из маркировки. Его надо уточнить по условиям работы: что нагревается (вода, масло, воздух, кислота), какая температура, есть ли агрессивная среда. Для воды и пара берём нержавейку 08Х18Н10 или AISI 304, для масел и воздуха годится сталь 10, для химии смотрим индивидуально.
Срок изготовления от подтверждения параметров: 7-14 рабочих дней. Минимальная партия: 1 штука.
