ТЭН для сушки пролётов потолка от конденсата на складе
Январь, склад после новогодних праздников. По балкам перекрытия течёт вода, на утеплителе чёрные пятна плесени, коробки с товаром снизу размокли. Случай типичный для неотапливаемых или частично отапливаемых складов с высокими потолками. Причина - конденсат в пролётах, где перекрытие остывает быстрее всего. ТЭН решает это за счёт точечного подогрева холодных зон, не трогая всё помещение целиком.
Почему конденсат собирается именно в пролётах
Пролёты - самые длинные участки потолка между опорами. Они остывают быстрее, потому что металлические балки отводят тепло наружу, а утеплитель под сэндвич-панелями нередко имеет стыки. Тёплый влажный воздух от погрузчиков, людей и перепадов при открывании ворот поднимается вверх и встречает холодную поверхность.
Физика простая. Если внутри склада +10°C, влажность 75%, а потолок в пролёте охлаждён до -5°C (зима, без обогрева), точка росы для этого воздуха составляет около +5,5°C. Поверхность холоднее точки росы - вода выпадает. За месяц на квадратный метр такого потолка скапливается 3-5 литров. Плесень, коррозия арматуры, намокание минеральной ваты - это уже следствия, а не причина.
Ответ - поднять температуру потолочной поверхности выше точки росы. ТЭН, смонтированный под пролётом, греет припотолочный слой воздуха и саму поверхность через излучение и конвекцию.
Расчёт мощности ТЭН для пролёта: пример с цифрами
Возьмём типовой пролёт: длина 12 м, ширина 6 м, высота потолка 4 м. Цель - поднять температуру припотолочного слоя (верхние 0,5 м) на 3-4°C выше основного объёма склада, чтобы перекрытие вышло за точку росы.
Объём прогреваемого слоя: 12 x 6 x 0,5 = 36 м³. Для нагрева 1 м³ воздуха на 1°C нужно ~0,34 Вт*ч. При дельте 4°C это 0,34 x 4 = 1,36 Вт на кубометр. Суммарно: 1,36 x 36 = 49 Вт теплового потока для поддержания разницы в режиме циркуляции.
Но воздух перемешивается, тепло уходит в конструкции. Практический коэффициент - умножить на 60-80. Итоговая электрическая мощность ТЭН: от 3 до 4 кВт на пролёт 12 x 6 м. Этот расчёт подтверждает: один ТЭН 4 кВт, длина 1500 мм, закрывает стандартный пролёт с запасом.
| Размер пролёта, м | Мощность ТЭН, кВт | Длина трубки, мм | Количество, шт. |
|---|---|---|---|
| 6 x 6 | 2,5 | 1000 | 1 |
| 12 x 6 | 4 | 1500 | 1 |
| 18 x 6 | 4,5 | 2000 | 3 (шаг 6 м) |
| 24 x 9 | 6 | 3000 | 4 |
Конструкция и материал: что подходит для влажного склада
Склад - не лаборатория. Пыль, испарения от грузов, химии, дизельных погрузчиков, перепады влажности 40-90%. В таких условиях материал оболочки ТЭН определяет реальный срок службы.
| Материал оболочки | Среда применения | Срок службы на складе |
|---|---|---|
| Сталь 10 | Сухой воздух, масло | Не подходит (ржавеет) |
| AISI 304 (08Х18Н10) | Влажный воздух, пар | 8-12 лет |
| 12Х18Н10Т (AISI 321) | Химические испарения, кислота | 10-15 лет |
Оребрение - обязательное условие для воздушного нагрева. Оребрённый ТЭН увеличивает площадь теплоотдачи в 3-4 раза по сравнению с гладкой трубкой. Шаг рёбер 5-7 мм, материал - та же нержавейка, что и трубка. Медные рёбра в сырой среде дают гальваническую пару и корродируют быстрее.
Диаметр трубки для складских условий: 10-16 мм. Стенка 1,5 мм. Степень защиты терминальной части - IP65 минимум, иначе влажный воздух засасывается внутрь при остывании и разрушает изоляцию.
Монтаж под потолком: схема и крепление

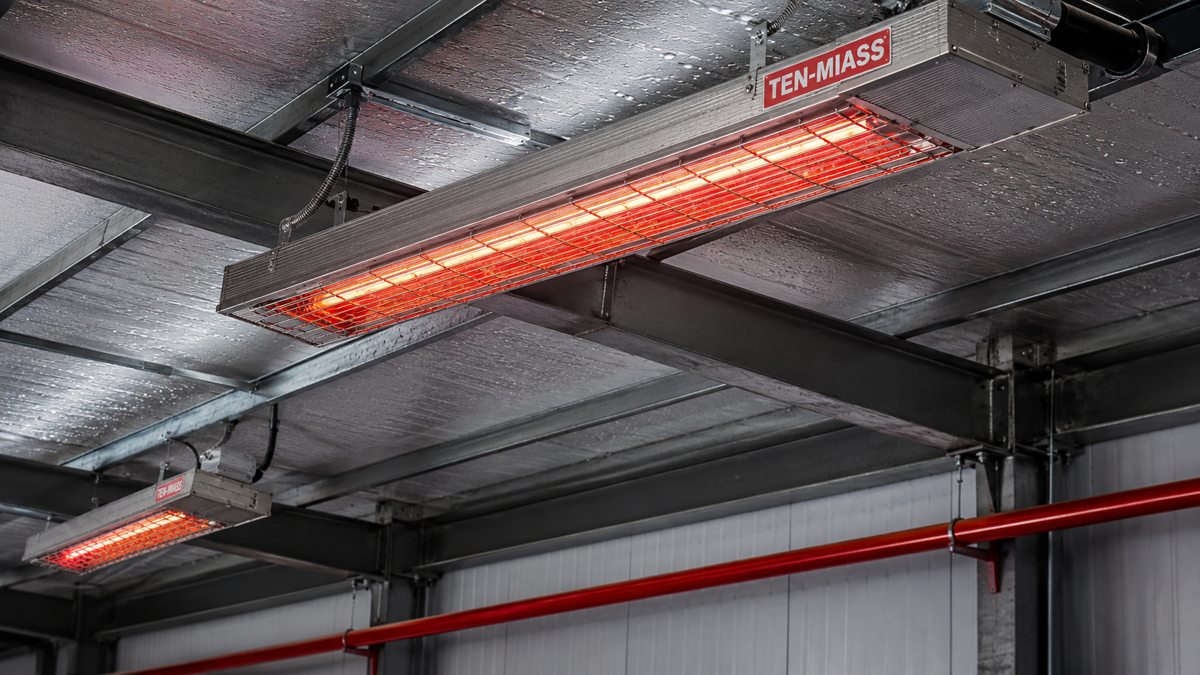

ТЭН монтируется горизонтально, трубкой вдоль пролёта. Крепление - на оцинкованные уголки или перфорированный профиль, фиксированные к балке. Зазор между ТЭН и потолком - 150-200 мм. Меньше - воздух не циркулирует, конвекция падает; больше - тепло уходит вниз, не достигая перекрытия.
Подключение - только через терморегулятор. Датчик температуры крепится к потолочной поверхности в центре пролёта. Уставка: +8...+10°C, гистерезис 2°C. Это значит: ТЭН включается, когда потолок охладился до +8°C, и выключается при +10°C. Потребление в таком режиме - 4-6 часов из 24 в зимние ночи. Счёт за электричество на пролёт 12 x 6 м: около 2,5-3 кВт*ч в сутки.
Подвод кабеля - ПВС 3x2,5 для ТЭН до 6 кВт. УЗО 30 мА обязательно: перекрытие металлическое, влажность высокая.
Что проверить при эксплуатации
Раз в квартал замеряйте сопротивление изоляции. Норма для ТЭН в холодном состоянии - не ниже 20 МОм при 500 В. Если упало до 1 МОм - изоляция влажная или пробитая, ТЭН меняют до включения в сеть.
Раз в год - чистка рёбер сжатым воздухом. Пыль на рёбрах работает как термоизолятор: слой 2 мм снижает теплосъём на 15-20%.
Типичный срок службы оребрённого ТЭН из нержавейки в складских условиях - 8-10 лет при правильном режиме. Главные причины досрочного выхода: механические повреждения при погрузке и гидравлический удар при перегреве (это уже для жидкостных ТЭН, к воздушным не относится).
Чек-лист: что прислать для расчёта
- Схема или размеры пролётов (длина, ширина, высота потолка)
- Количество пролётов, где проблема с конденсатом
- Материал перекрытия (бетон, металл, сэндвич-панель)
- Есть ли система вентиляции и её мощность
- Диапазон зимних температур в вашем регионе
- Наличие химических испарений на складе (указать тип)
- Напряжение питания: 220 В или 380 В
Подобрать ТЭН для борьбы с конденсатом
Пришлите размеры пролёта и условия - рассчитаем мощность и конфигурацию
Отправить заявкуЧасто задаваемые вопросы
Какая минимальная температура на потолке, чтобы конденсат не выпадал?
Температуру поверхности перекрытия нужно держать на 2-3°C выше точки росы. Для склада с влажностью 70% и температурой воздуха +12°C точка росы около +6°C. Значит, потолок должен быть не ниже +9°C.
Сколько ТЭНов нужно на пролёт шириной 18 метров?
Три штуки по 2000 мм, мощность каждого 4,5 кВт. Размещают равномерно с шагом 6 м - так нет холодных зон между ними. Суммарная мощность 13,5 кВт на пролёт.
Можно ли монтировать ТЭН на металлический потолок?
Да, но крепление через диэлектрические проставки. Металл проводит тепло, поэтому ТЭН будет греть всю плоскость, снижая эффективность направленного нагрева. Оптимально делать зазор 200 мм для конвекции воздуха.
Какой материал оболочки ТЭН выбрать для влажного склада?
Для влажной среды - AISI 304 (08Х18Н10) или AISI 321 (12Х18Н10Т) при наличии химических испарений. Сталь 10 не подходит: во влажной среде она ржавеет в первый же сезон и выводит ТЭН из строя раньше срока.
Нужен ли терморегулятор или ТЭН можно включать напрямую?
Терморегулятор обязателен. Без него ТЭН перегреет воздух, вырастут теплопотери через потолок, и расход электричества увеличится на 30-40% лишних. Плюс перегрев сокращает ресурс нагревательного элемента.
Какой ресурс у оребрённого ТЭН в сухом складе?
В сухой среде без агрессивных веществ - 8-10 лет. Оребрение из нержавейки не ржавеет, накипь не образуется. Единственная проблема - пыль: чистить раз в год сжатым воздухом, иначе теплосъём падает на 15-20%.
Если конденсат уже есть - сначала убрать влагу, потом монтировать ТЭН. Запускать нагрев на мокрое перекрытие можно: высохнет быстрее. Но если плесень ушла в утеплитель - менять его до монтажа, иначе ТЭН будет работать вхолостую против постоянного источника влаги изнутри конструкции.
