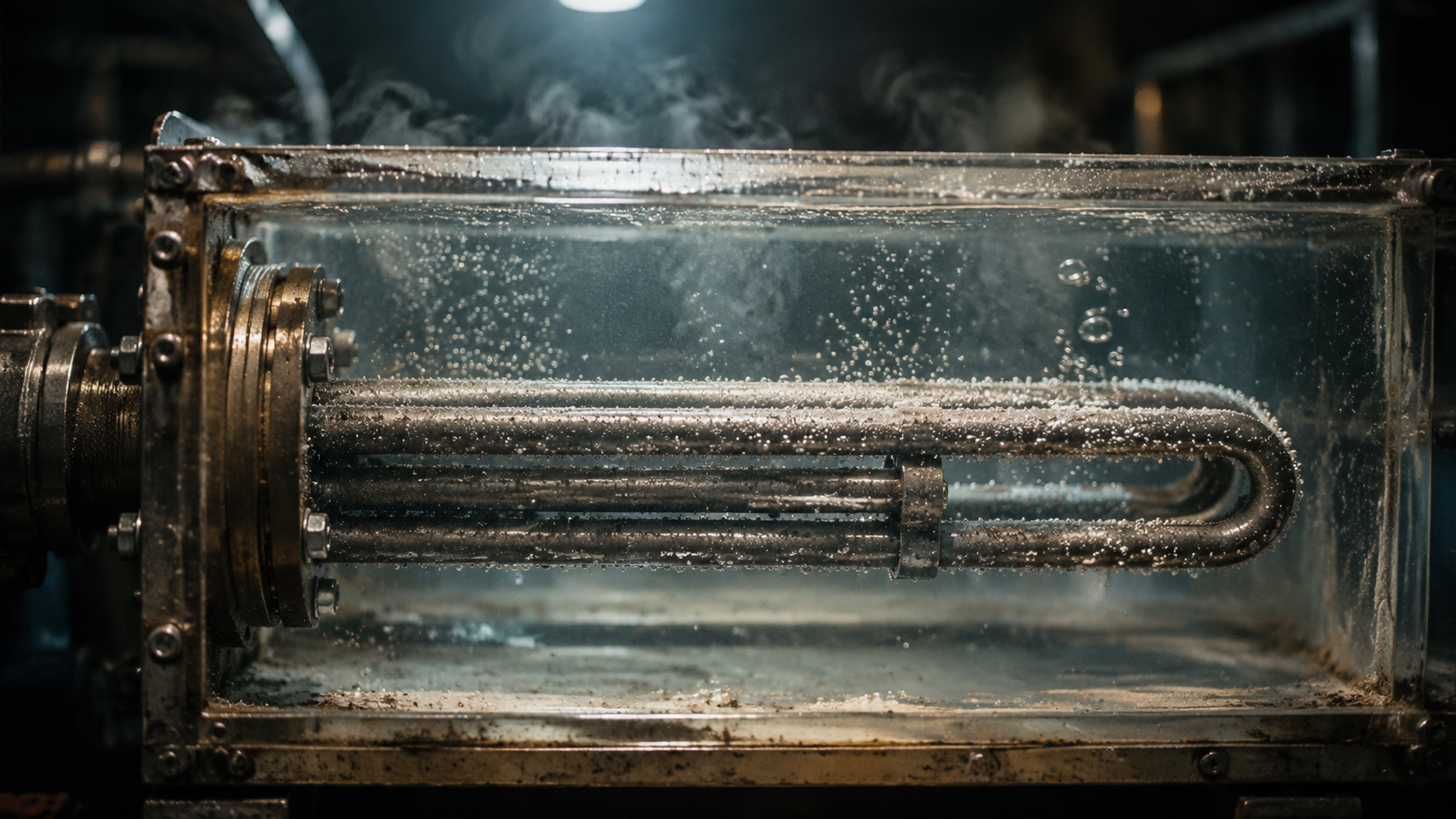

ТЭН для сушильной камеры после мойки дисков: нагреватель воздуха под задачу

При сушке дисков после мойки в промышленных условиях — колесных, тормозных, фрезерных — требуется точный нагрев воздуха до 60–120 °C. Серийный ТЭН из магазина редко подходит по геометрии, мощности и коррозионной стойкости. На производстве ТЭН-Миасс (г. Миасс) изготавливают нагреватели под чертёж заказчика: любой диаметр корпуса от 4 до 32 мм, длину от 30 до 6000 мм, под конкретную среду обдува. Расскажем, как рассчитать параметры и выбрать материал для сушильной камеры после мойки дисков.

Особенности нагрева воздуха в сушильной камере после мойки

Воздух в камере после мойки дисков содержит водяной пар, остатки щелочных моющих средств и иногда слабые кислоты (для удаления окислов). Поэтому материал оболочки ТЭНа должен выдерживать влажность до 95 % при температуре 80–100 °C и контакт с химическими парами. Типовой вариант — нержавеющая сталь AISI 304 (08Х18Н10). Если технология включает хлоридсодержащие составы (например, соляная кислота в травильных ваннах), требуется AISI 316 (10Х17Н13М2) или чистый титан.

Нагреватели монтируют в канале обдува или внутри корпуса камеры. Воздух принудительно продувается через оребренные или гладкие ТЭНы. Оребрение (стальная лента) увеличивает площадь теплообмена, снижая температуру на поверхности оболочки и продлевая срок службы. Однако для агрессивных сред оребрение часто выполняют из того же материала, что и корпус (нержавейка).

Расчёт мощности нагревателя для сушки дисков

Мощность ТЭНа определяют по трём факторам: объём камеры, требуемая температура и время выхода на режим. Практическая формула для воздуха в закрытом контуре:

P = m × Cp × ΔT / t, где m — масса воздуха в камере (кг), Cp — удельная теплоёмкость воздуха (~1005 Дж/(кг·°C)), ΔT — разница температур начальной и конечной, t — время нагрева (с).

Пример расчёта для камеры 5 м³:
▪ Начальная температура +15 °C, конечная +90 °C (ΔT = 75 °C).
▪ Масса воздуха: 5 м³ × 1,2 кг/м³ = 6 кг.
▪ Требуемая тепловая энергия: 6 × 1005 × 75 = 452 250 Дж.
▪ Время выхода на режим — 10 мин (600 с).
▪ Мощность: 452 250 / 600 ≈ 754 Вт. С учётом теплопотерь корпуса и вентиляции коэффициент запаса — 1,5–2. Получаем 1,2–1,5 кВт.

Для камер объёмом 20–50 м³ и более реальные мощности — от 5 до 30 кВт. В таких случаях применяют блок-ТЭНы (несколько нагревательных элементов в одном фланце) на трёхфазное напряжение 380 В. Расчёт линейного тока для трёхфазной звезды:

I = P / (√3 × U_л). При мощности 15 кВт и напряжении 380 В ток составит 22,8 А. Сопротивление каждой ветви (элемента) — R = U_ф² / P_эл.

Выбор конструктивных параметров: диаметр, длина, резьба

ТЭН-Миасс выпускает патронные нагреватели диаметром от 4 до 32 мм. Для сушильных камер чаще всего заказывают диаметры 12–20 мм — оптимальное соотношение теплосъёма и жёсткости. Длина выбирается исходя из габаритов камеры или воздуховода: стандартный ряд 30–6000 мм.

Для крепления используют резьбовые штуцеры (одиночные ТЭНы) или фланцы (блок-ТЭНы). Типовые резьбы для одиночных нагревателей — мелкие: G1/2", G3/4", M14×1,5, M22×1,5. Для блок-ТЭНов (от 3 до 9 петель в одном фланце) — крупные: G1,5", G2", G3", M48×2, M56×2, M64×3. Важно не путать: через резьбу G1/2" физически невозможно пропустить силовой вывод трёх фаз и термопару.

Таблица дана для одиночных патронных ТЭНов без оребрения. С оребрением плотность мощности можно увеличить на 30–50 %.

Изготовление по чертежу: почему серийный образец неоптимален

Сетевой ТЭН на 3 кВт с резьбой G1/2" и длиной 400 мм не подойдёт для камеры, где требуется 4,5 кВт при длине 800 мм и фланце G2". Наше производство по чертежам или по фотографии старого нагревателя позволяет точно подогнать:

• мощность — под объём камеры и время сушки;
• длину и диаметр — под внутренний габарит воздуховода;
• резьбу — под имеющийся патрубок или фланец заказчика;
• материал оболочки — под pH моющих растворов;
• наличие термопары — для точного контроля температуры воздуха.

Пример «было/стало»:
Было: серийный ТЭН 2,5 кВт, G1/2", длина 600 мм в камере объёмом 8 м³. Нагрев до 70 °C — 25 минут, частое перегорание из-за превышения поверхностной нагрузки выше 12 Вт/см².
Стало: изготовили два оребрённых ТЭНа по 2,2 кВт каждый (суммарно 4,4 кВт) из стали AISI 304 (08Х18Н10), длина 1000 мм, диаметр 20 мм, фланец M56×2. Выход на режим — 9 минут, поверхностная нагрузка 8,5 Вт/см² — ресурс более 2 лет.

При заказе по чертежу важно указать рабочее напряжение (однофазное 220 В или трёхфазное 380 В) и тип подключения («звезда»/«треугольник»). Если остаётся старый ТЭН с нечитаемой маркировкой — измеряйте сопротивление мультиметром (обесточенный, слив воду) и пришлите фото с линейкой. Допуск по ГОСТ 13268-88 на мощность +5/−10 % эквивалентен несимметричному допуску на сопротивление −4/+11 % — это учитывается при установке автоматики.

FAQ по ТЭНам для сушильной камеры дисков

Если вам нужен нагреватель воздуха для сушильной камеры дисков под ваши габариты, среду и мощность — обратитесь в ТЭН-Миасс. Изготовим по чертежу или по фото старого ТЭНа, партия от 1 шт., срок 5–10 дней.
