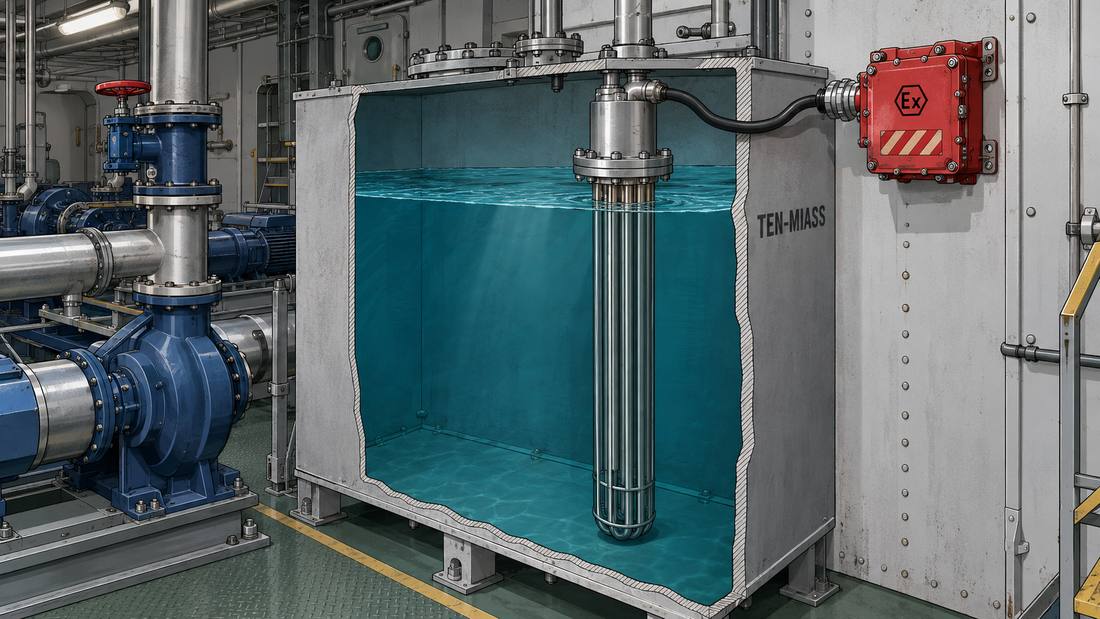

ТЭН судовой взрывозащищённый IP54 для насосного отделения
В насосном отделении судна пары топлива и масла держатся почти постоянно. Обычный промышленный ТЭН туда не ставят: это прямое нарушение требований взрывобезопасности. IP54 на корпусе ТЭНа защищает от пыли и брызг, а не от взрыва, за это отвечает отдельная маркировка Ex. Корпус и нагревательный элемент изготавливаем по чертежу заказчика под нужные параметры, вопросы итоговой сертификации взрывозащиты решает проектная или монтажная организация вместе с Регистром.
Почему обычный ТЭН не ставят в насосном отделении
В насосном отделении перекачивается топливо или масло, и утечка паров через сальники насосов, фланцы или клапана практически неизбежна в ходе обычной работы. Если в этом же помещении стоит нагреватель с открытой клеммной коробкой, любая искра на контакте при включении или обгорании провода может стать источником воспламенения. Поэтому отделение относят к взрывоопасной зоне, а всё электрооборудование в нём, включая ТЭН, обязано иметь маркировку взрывозащиты независимо от того, насколько герметичен сам корпус.
Почему IP54 не равно взрывозащите
Клиенты часто спрашивают «ТЭН взрывозащищённый IP54» как единую характеристику, но это два разных стандарта. IP54 по ГОСТ 14254 говорит только о пыли и брызгах: цифра 5 отвечает за пылезащиту, цифра 4 за защиту от воды с любого направления, кроме прямой струи и погружения. Взрывозащита Ex d (взрывонепроницаемая оболочка) или Ex e (повышенная надёжность) по ГОСТ IEC 60079 задают отдельную систему требований к тому, как оборудование ведёт себя в присутствии взрывоопасной смеси.
Нагреватель только с IP54, без маркировки Ex, в насосном отделении ставить нельзя: это нарушение требований безопасности на судне, даже если корпус формально не пропускает воду. Для этой зоны нужны оба показателя: герметичная оболочка против воды и масла снаружи, и взрывозащищённая конструкция клеммного узла против искрения внутри.
Симптом → причина → что менять
| Что видно на объекте | Причина | Что менять в конструкции |
|---|---|---|
| Корпус ТЭНа покрылся рыжими пятнами за несколько месяцев | Соль и влага через систему вентиляции оседают на обычной стали или слабой нержавейке | Оболочка из AISI 321 (08Х18Н10Т), устойчивее к точечной коррозии, чем AISI 304 |
| На клеммную коробку капает конденсат с потолка отделения | Корпус рассчитан на IP20, щель крышки не уплотнена | Корпус минимум IP54, резиновое уплотнение крышки, кабельный ввод с гермовтулкой |
| Новый ТЭН выбивает автомат через несколько недель работы | Вибрация от насосов и главного двигателя разбивает пайку вывода | Усиленная герметизация ввода, крепление клеммной головки под чертёж посадочного места |
| В отсеке стоит запах топлива, а установлен ТЭН общего назначения | Клеммная коробка открытого типа служит источником искрения в классифицированной зоне | Только Ex-исполнение клеммного узла, вынесенного на сухую сторону стенки или фланца |
| Пришёл «морской» ТЭН без документов на изделие | Поставщик не подтверждает конструкцию и материал оболочки | Паспорт изделия и ТУ запрашивать до оплаты, а не после монтажа |
Расчёт мощности: пример с цифрами
Типовая задача для насосного отделения в холодное время: не дать замёрзнуть воде в расходной ёмкости пожарной или балластной магистрали. Берём ёмкость на 1000 литров, воду нужно поднять с 0 °C до 15 °C за 2 часа.
P = 0,00116 × V × ΔT / tP = 0,00116 × 1000 л × 15 °C ÷ 2 ч = 8,7 кВт
К расчётной мощности добавляют запас 15% на теплопотери через металлический корпус отделения, получается около 10 кВт. На практике это не один ТЭН, а блок из двух нагревателей по 5 кВт на общем фланце: так проще подобрать посадочное место и обслуживать по одному, не отключая ёмкость целиком.
Что прислать для расчёта
- Объём и назначение помещения или ёмкости (вода, топливо, масло, воздух)
- Требуемая группа и категория взрывозащиты, если уже определена проектантом (Ex d/Ex e, группа газа, класс зоны)
- Фото старого ТЭНа или шильдика с маркировкой, если меняете вышедший из строя
- Чертёж или фото посадочного места: фланец, штуцер, резьба, межосевые размеры
- Напряжение питания и желаемая мощность, если известна
Материал, сроки и цена
Патронные и трубчатые ТЭН делаем диаметром 4-32 мм и длиной 30-6000 мм под чертёж заказчика. Для воды и пара по умолчанию берём нержавейку AISI 304 (08Х18Н10), для агрессивной среды и морской влажности подходит AISI 321 (08Х18Н10Т). Стандартный срок изготовления корпуса и нагревательного элемента: 7-14 рабочих дней; если нужна нестандартная Ex-клеммная коробка или кабельный ввод не из стандартного ряда, срок уточняем отдельно при расчёте.
Базовые блок-ТЭНы без специальных требований считаются по калькулятору price-calculators.vercel.app (цены при закупке от 10 шт, точный расчёт по чертежу). Судовое исполнение с Ex-маркировкой и усиленным корпусом почти всегда штучное изделие, цену считаем по фото или чертежу в день обращения, типовой строки для такой конфигурации в калькуляторе нет.
Нужен судовой ТЭН под насосное отделение?
Присылайте чертёж или фото посадочного места и требования по взрывозащите, посчитаем мощность и сроки.
Оформить заявку на расчёт
