Срочное изготовление ТЭНа: реально ли за 3 дня

Простой экструдера или пастеризатора из-за прогоревшего ТЭНа — это не убыток от замены детали, а потери от каждой остановки линии. Когда до планового ремонта ещё месяц, а ТЭН рассыпался уже сегодня, возникает вопрос: можно ли получить новый элемент за 3 дня, а не ждать стандартные 2-3 недели? Короткий ответ: да, но при условии, что конструкция не требует редких материалов или сложной оснастки. Ниже — что реально успеть за 72 часа, а что по-прежнему занимает 5–10 дней.

Что определяет срок изготовления ТЭНа

Производственный цикл патронного или фланцевого ТЭНа включает навивку нихромовой спирали, наполнение оболочки периклазом (магнезитовой засыпкой), обжим, нанесение резьбы, сварку, термообработку и контроль сопротивления. Основные точки влияния на срок:

• Наличие материала оболочки в цехе. Сталь 10 и AISI 304 (08Х18Н10) есть на складе всегда. Цельнотянутую трубу 12Х18Н10Т под пищевые среды тоже держат в остатках. А вот AISI 316 (10Х17Н13М2), титан или Inconel — это уже заказ металла, плюс 2–4 дня на поставку.
• Тип резьбы. Одиночный штуцер G1/2" или M22×1.5 нарезается за час. Фланец блок-ТЭНа на G2" или M48×2 — дольше, поскольку нужно расточить шестигранник и заварить несколько петель в один узел.
• Геометрия. Стандартный патронный ТЭН диаметром 16 мм и длиной 600 мм собирается за 1–2 дня. Нестандартная длина до 6000 мм или диаметр 4 мм требует подбора трубной заготовки и настройки оборудования.
• Дополнительные опции. Встроенная термопара типа K или J добавляет до 1 дня. Взрывозащита Ex-d или IP68 — ещё 2–3 дня на герметизацию выводов.

Таблица типовых сроков изготовления

За 3 дня реально изготовить одиночный ТЭН из стандартной стали с мелкой резьбой (G1/2", G3/4", M22×1.5) и мощностью до 15 кВт при условии, что чертёж или образец есть у нас в первый день.

Реально ли изготовить ТЭН за 3 дня: разбор кейса

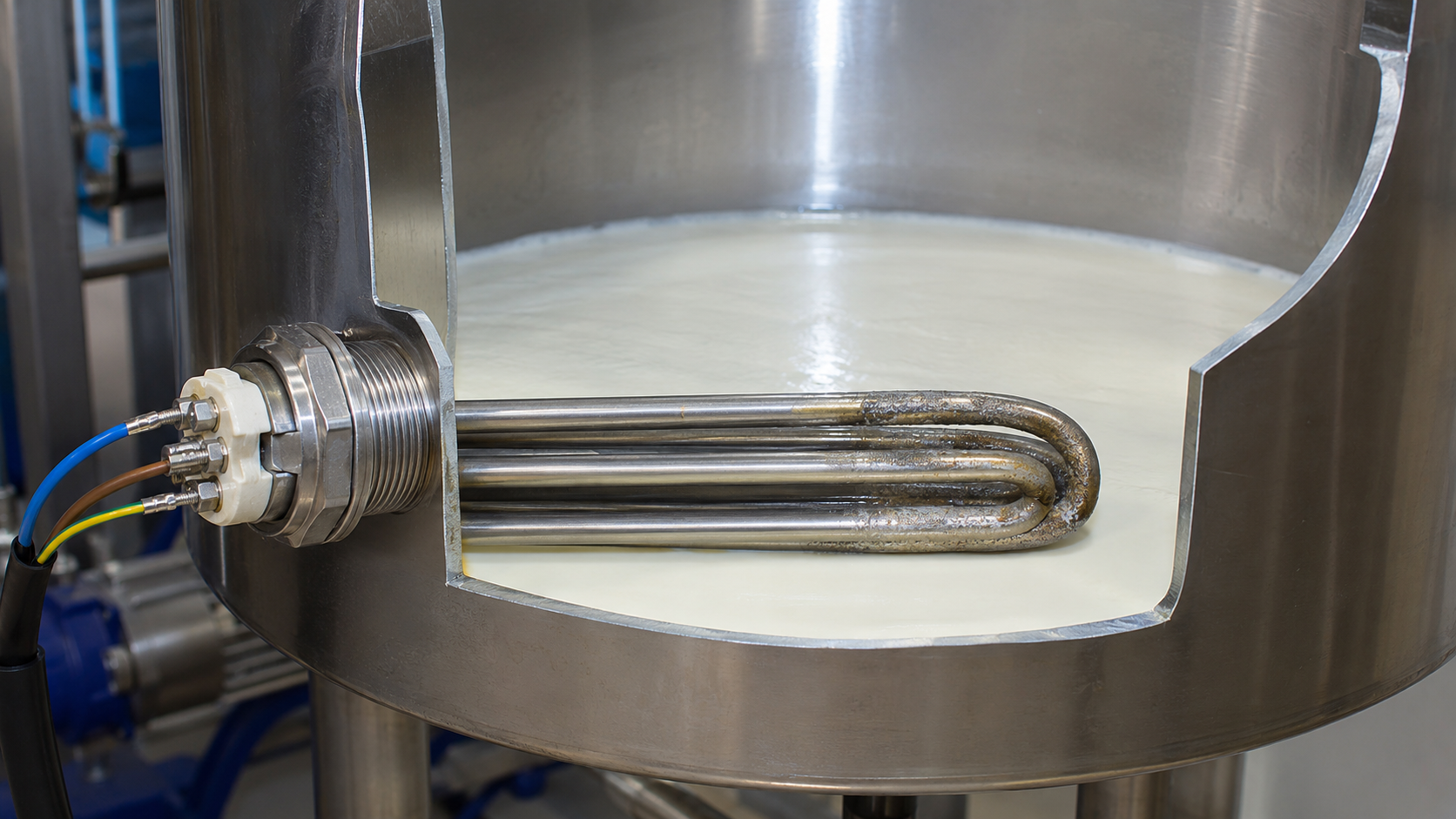

Пищевой комбинат, пастеризатор ёмкостью 800 литров. Старый ТЭН — три П-образных петли из AISI 304 (08Х18Н10), мощность 18 кВт, соединение «треугольник» на 380 В. Вышел из строя в понедельник утром, к пятнице нужно возобновить линию.

Что сделали мы:

1. В понедельник в 10:00 заказчик прислал фото старого ТЭНа с линейкой и снял размеры штангенциркулем — длина петли 850 мм, межосевое расстояние 62 мм, резьба G1.5" на фланце.
2. В 14:00 технолог проверил расчёт: мощность 18 кВт, напряжение 380 В, схема «треугольник» — на каждую ветвь приходит линейное напряжение 380 В. Сопротивление ветви: R = U² / P = 380² / 6000 ≈ 24,1 Ом. Допуск по ГОСТ 13268-88 — +5/−10% по мощности, значит сопротивление должно лежать в диапазоне от −4% до +11% — проверили, что спираль из нихрома Х20Н80 даёт нужные омы.
3. Во вторник утром подтвердили, что труба AISI 304 (08Х18Н10) диаметром 18 мм есть на складе. Заказали гибку и сварку.
4. В среду к 15:00 ТЭН был собран, проверен мегаомметром и упакован. Отправка в тот же день.

Итого: 52 часа от запроса до готовности. Без этого расчёта производитель повторил бы серийный ТЭН из розницы с мощностью 24 кВт или с другой геометрией — и получил бы либо перегрев масла, либо нештатное размещение в фланце.

Как спланировать срочный заказ, чтобы уложиться в 3 дня

Срочность — не повод отбрасывать инженерные требования. Чтобы изготовление заняло 72 часа, а не превратилось в двухнедельную эпопею, заранее определите четыре параметра:

• Габаритную длину и диаметр. Диапазон производства — от 4 до 32 мм по диаметру и от 30 до 6000 мм по длине. Если ваш ТЭН длиннее 6000 мм, срок вырастет из-за сращивания трубы и невозможности навить спираль на стандартном станке.
• Среду и температуру. Для воздуха и масла — сталь 10. Для воды и пара до 200 °C — AISI 304 (08Х18Н10). Для пищевых сред, где нужна бесшовная поверхность — цельнотянутая 12Х18Н10Т. Для хлоридов и кислот — титан, но это +3–5 дней на закупку.
• Мощность и напряжение. Для одноэлементного ТЭНа сопротивление R = U² / P. Для трёхфазной нагрузки указывайте схему: звезда или треугольник. В звезде на 380 В на элемент приходит фазное напряжение ~220 В, и сопротивление ветви R = U_линейного² / (3 × P_элемента). В треугольнике — 380 В, R = U_линейного² / P_элемента.
• Присоединительные размеры. Для одиночного водяного или масляного — штуцер G1/2", G3/4", M14×1.5, M22×1.5. Для блока из нескольких петель — фланец G1.5", G2", G3", M48×2, M56×2, M64×3. Не перепутайте: через штуцер G1/2" три петли не пройдут.

Что учесть, чтобы срочный ТЭН не оказался браком

Изготовление за 3 дня — это не упрощение требований, а работа по заранее проверенной технологической карте. Проверьте три точки перед запуском:

1. Допуск по сопротивлению. ГОСТ 13268-88 разрешает отклонение по мощности +5/−10%, что преобразуется в несимметричный допуск по сопротивлению −4/+11%. Срочный ТЭН должен лежать в этих пределах, иначе нагрев будет неравномерным, а спираль может перегреться.
2. Качество шва. Если ТЭН варится из нержавеющей трубы, обязательно требуется аргонная сварка и проверка герметичности давлением 2 МПа. В срочном производстве этот этап не пропускают.
3. Состояние образца. Когда привозите вышедший из строя ТЭН, снимайте размеры с неповреждённой части. Часто старая деталь деформирована — по одной стороне длину брать нельзя. Идеально — предоставить фото с линейкой по трём осям.

За 3 дня реально изготовить ТЭН до 15–20 кВт из стали 10 или AISI 304 (08Х18Н10) с мелкой штуцерной резьбой, с одним или двумя контурными изгибами. Более сложные конструкции — блок-ТЭНы, взрывозащита, экзотические сплавы — требуют 5–10 дней даже при идеальной подготовки. Ускорение возможно, если у вас на руках есть точный чертёж, фото старого ТЭНа или минимум размеров. Отправьте их нам — технолог за рабочую смену посчитает сопротивление, подберёт материал и назовёт фактический срок для вашей задачи.
