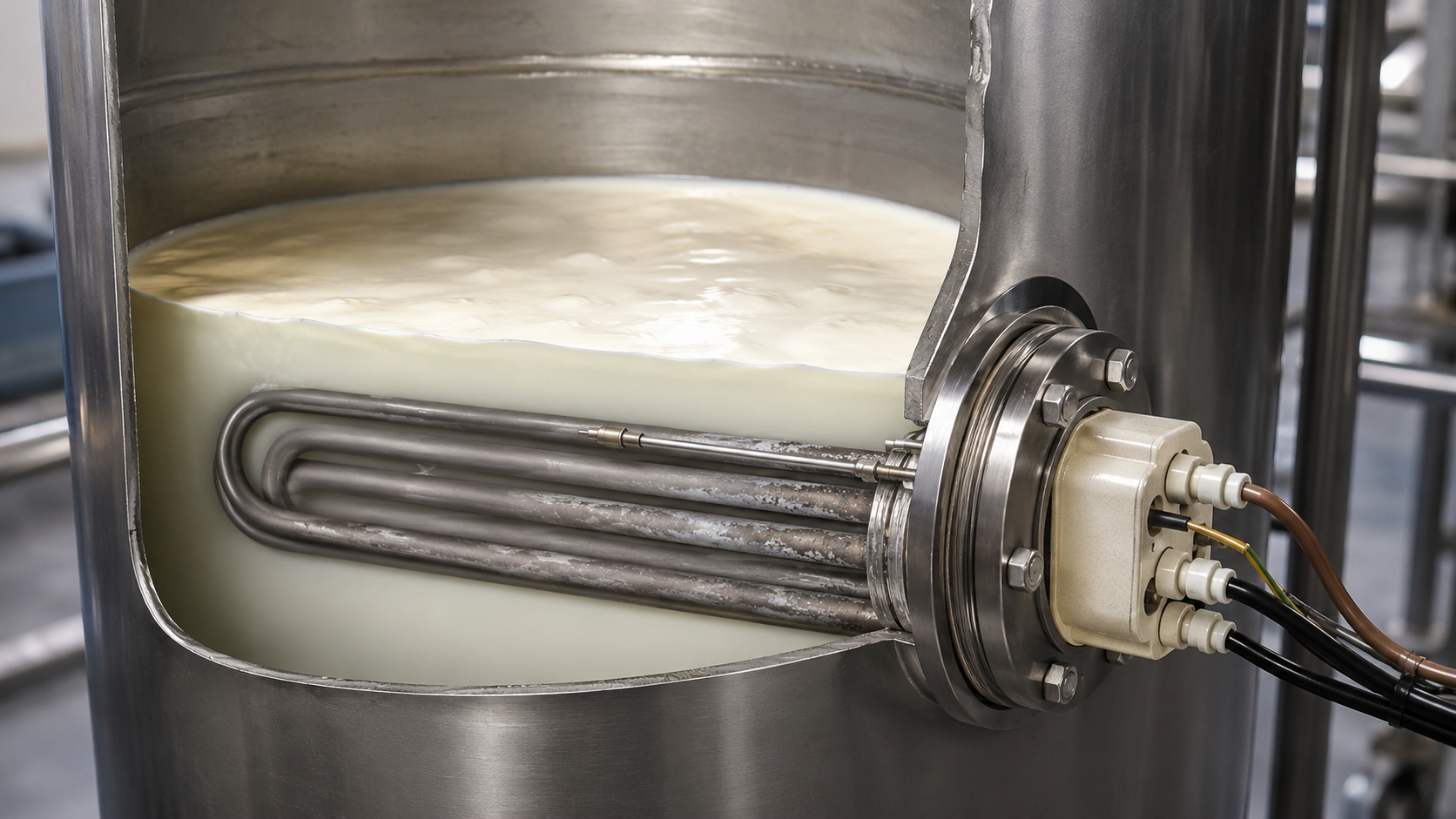

ТЭН с датчиком температуры: термопары и терморезисторы для промышленных нагревателей
Встроенный датчик превращает трубчатый электронагреватель из «голой» спирали в управляемый элемент технологической линии. Без обратной связи по температуре невозможно автоматизировать пастеризатор, экструдер, химическую ванну или котельную блочно-модульного типа. Разбираем, какие типы датчиков ставятся в промышленные ТЭНы, как они влияют на конструктив и что указать в техзадании.
Зачем ТЭНу встроенный датчик температуры
Датчик в корпусе ТЭНа выполняет три задачи: контролирует температуру среды, защищает нагреватель от перегрева и передаёт сигнал в систему автоматизации. Для B2B-потребителя это означает — не нужно сверлить отдельное отверстие под термометр и тянуть вторую гильзу. Встроенный датчик монтируется вместе с нагревателем через тот же фланец или штуцер, сокращая количество точек протечек.
В агрессивных средах гальванического производства или на объектах с требованиями взрывозащиты датчик внутри ТЭНа позволяет вынести чувствительный элемент в зону нагрева, сохранив герметичность IP65/IP68. Для пищевых линий важно, чтобы датчик не создавал «мёртвых зон» — его размещают в гладкой гильзе из цельнотянутой трубы 12Х18Н10Т, не оставляющей зазоров.
Термопары и терморезисторы: как выбрать тип датчика
Два основных класса датчиков температуры — термопары и терморезисторы. Термопара работает на эффекте Зеебека: на спае двух разнородных металлов возникает ЭДС, пропорциональная температуре. Терморезистор меняет электрическое сопротивление с температурой. Для ТЭНов, работающих в диапазоне −50…+600 °C, чаще используют платиновые терморезисторы Pt100/Pt1000; для печей полимеризации и муфельных печей до 1100 °C — термопары типа K.
| Тип датчика | Диапазон измерения | Точность (класс / при 0 °C) | Типовые применения в ТЭНах |
|---|---|---|---|
| Термопара K (хромель-алюмель) | −200…+1100 °C | ±2,5 °C (класс 2) | Печи, сушильные камеры, высокотемпературный нагрев масла |
| Термопара J (железо-константан) | 0…+750 °C | ±2,5 °C | Воздушные и масляные ТЭНы при вибрациях |
| Термопара T (медь-константан) | −200…+350 °C | ±1,0 °C | Низкотемпературные процессы, криогенная техника |
| Pt100 (платина, 100 Ом при 0 °C) | −200…+600 °C | ±0,3 °C | Пастеризаторы, химические ванны, точная регулировка жидкостей |
| Pt1000 (платина, 1000 Ом при 0 °C) | −200…+600 °C | ±0,3 °C | Слаботочные линии управления, защита от помех на длинных проводах |
Для ТЭНов, работающих в воде и водных растворах, терморезисторы Pt100 выигрывают по точности. Термопары K незаменимы при температурах выше 400 °C, где платиновые датчики деградируют. Компромиссный вариант — встроенная термопара в гильзе с заземлённым спаем, применяется для контроля температуры на поверхности оболочки ТЭНа при работе в агрессивных средах.
Конструктивные особенности ТЭНа с датчиком
Датчик размещается внутри трубки ТЭНа по центру, вдоль оси, либо в боковой гильзе, приваренной к корпусу. Конструкция влияет на длину неактивной зоны — участка без нагрева, выходящего за пределы бака. Для промышленных ТЭНов диаметром 8…16 мм стандартная длина неактивной зоны — 150…300 мм, при заказе её указывают отдельно.
Материал гильзы должен совпадать с материалом оболочки ТЭНа или быть совместимым. Типовое сочетание для воды и пара: оболочка AISI 304 (08Х18Н10), гильза из той же стали. Для химического производства — цельнотянутая труба 12Х18Н10Т с увеличенной толщиной стенки 1,5–2 мм. Для хлоридов и кислот применяют титан ВТ1-0 — он не боится точечной коррозии, но дороже стали в 4–5 раз, поэтому его ставят только под агрессивную среду.
Длина ТЭНа с датчиком может достигать 6000 мм — при таких размерах датчик монтируют по всей длине, чтобы исключить «зону недочувствительности». Диаметр корпуса от 4 до 32 мм позволяет встроить датчик в большинство конструктивов, но для термопары K в керамической изоляции требуется трубка не менее 8 мм. Если ТЭН имеет фланцевое исполнение, датчик заводят через гайку в центре фланца или через отдельный штуцер.
В блочных электронагревателях (блок-ТЭНах) на три петли используется фланец с резьбой G2 или M56×2 под ключ-шестигранник. Датчик в таком блоке ставится в отдельный карман между петлями — это усложняет геометрию, но расширяет зону контроля. Для одиночных водяных ТЭНов с резьбой G1/2 или M22×1.5 датчик встраивается либо в центральный стержень, либо в боковую гильзу рядом с нагревателем.
Как заказать ТЭН с датчиком: параметры для техзадания
Чтобы изготовитель подобрал конструктив под ваш процесс, а не «средний по больнице» вариант, укажите в ТЗ:
- среду (вода, масло, щёлочь, пар, сухой воздух) и рабочую температуру;
- напряжение и схему включения — однофазное 220 В или трёхфазное 380 В (звезда / треугольник);
- требуемую мощность, площадь бака и габариты монтажного отверстия;
- тип датчика — термопара K/J/T или терморезистор Pt100/Pt1000;
- длину неактивной зоны, если есть ограничение по вылету трубки;
- материал оболочки по среде: сталь 10, AISI 304 (08Х18Н10), 12Х18Н10Т, титан;
- дополнительные требования — взрывозащита Ex-d, степень защиты IP68, выход клеммной колодки.
Требуется ТЭН 6 кВт для масляной ванны, напряжение 380 В, трёхфазная звезда. Тогда на каждый из трёх ТЭНов приходится мощность 2 кВт, сопротивление элемента R = Uф² / Pэл = 220² / 2000 ≈ 24,2 Ом. Тот же ТЭН, включённый треугольником, дал бы на элемент 380 В: R = 380² / 2000 ≈ 72,2 Ом — мощность выросла бы до ~18 кВт, и нагреватель сгорел бы. Поэтому при заказе с датчиком указывайте схему подключения.
Допуски по ГОСТ 13268-88: мощность может отклоняться от номинальной в пределах +5/−10%, что соответствует сопротивлению в диапазоне −4/+11%. Поэтому при расчёте под конкретную задачу желательно закладывать запас 10% к сопротивлению, а не указывать сопротивление как жёсткое требование.
Датчик не влияет на мощность ТЭНа, но добавляет сопротивление цепи измерения. Для точных технологий закладывайте длину компенсационных проводов 3–15 м и выбирайте терморезистор Pt1000 — он снижает погрешность от сопротивления линии до 0,1 Ом на метр вместо 1 Ом у Pt100.
Частые вопросы: ТЭН с датчиком температуры
Инженеры-закупщики и технологи часто уточняют детали встроенного датчика — перечисляем ответы на самые распространённые вопросы.
Можно ли изготовить ТЭН по образцу вышедшего из строя?
Да. По фото с линейкой или размерам восстанавливаем геометрию до миллиметра, партия от 1 шт, срок типового ТЭНа 5–10 дней.
Какой материал оболочки выбрать под мою среду?
Сталь 10 для воздуха и масла, AISI 304 (08Х18Н10) под воду и пар до 200 °C, 12Х18Н10Т для пищевых и агрессивных сред, титан под хлориды.
Как рассчитать сопротивление ТЭНа?
Для одноэлементного R = U² / P. Для трёхфазной звезды на 380 В R = Uлинейного² / (3 × Pэлемента), так как на элемент приходит фазное ~220 В.
Чем ваш ТЭН лучше серийного из розницы?
Мощность считаем ровно под объём и режим, длину под габарит шкафа, резьбу под ваш фланец. Серийный ТЭН редко совпадает с задачей по всем трём параметрам.
Что прислать для точного расчёта?
Длину, диаметр, среду, рабочую температуру и напряжение. Технолог пересчитает мощность и материал и вернёт срок в течение рабочего дня.
ТЭН с датчиком температуры — не универсальная деталь, а элемент, проектируемый под конкретную среду и диапазон. Укажите тип датчика и условия эксплуатации — и мы изготовим нагреватель с термопарой или терморезистором точно под ваш процесс, от 1 штуки по чертежу или эскизу.
