ТЭН для снеготаялки: расчёт мощности на кубометр снега и выбор нагревателя

Снеготаялка — это промышленная установка, которая плавит снег горячей водой, а не сушит его воздухом. Основная задача — обеспечить нужную тепловую мощность. Многие заказчики просят «ТЭН на 30 кВт для снеготаялки», но без учёта объёма снега и времени плавления эта цифра ничего не значит. Разберём теплофизику процесса и покажем расчёт на кубометр снега, который даст конкретную мощность нагревателя.

Сколько тепла уходит на плавление 1 м³ снега

Снег — это лёд с примесью воздуха, а лёд плавится при температуре 0 °C. Для перехода из твёрдого состояния в жидкое ему нужна теплота плавления, даже если снег уже нагрет до 0 °C. Плюс нужно сначала нагреть снег от отрицательной температуры до точки плавления. Формула расчёта:

Q = m × (c_льда × ΔT + λ)

• m — масса снега в килограммах;
• c_льда = 2,1 кДж/(кг·°C) — удельная теплоёмкость льда;
• ΔT — разница между температурой снега и 0 °C;
• λ = 334 кДж/кг — удельная теплота плавления льда.

Плотность снега сильно меняется: свежевыпавший — около 100–150 кг/м³, слежавшийся за несколько дней — 250–350 кг/м³, утрамбованный — до 400 кг/м³. Чем плотнее снег, тем больше энергии нужно на его плавление.

Цифры получены по формуле: для 250 кг/м³: 250 × (2,1 × 20 + 334) = 94 000 кДж = 26,1 кВт·ч. Если снег хранился при −10 °C, энергия будет на 10–12 % меньше. Но при проектировании закладывают худший случай — морозный снег.

Расчёт мощности ТЭНа под производительность снеготаялки

Мощность нагревателя зависит не только от объёма снега, но и от времени плавления. Допустим, нужно плавить 5 м³ слежавшегося снега за 2 часа. Требуемая тепловая энергия:

26,1 кВт·ч/м³ × 5 м³ = 130,5 кВт·ч

Делим на время плавления: 130,5 / 2 = 65 кВт. Добавляем 10 % на потери через стенки бака и унос тепла с дренажной водой — получаем 72 кВт установленной мощности. Для трёхфазного подключения 380 В линейный ток такой установки:

I = P / (√3 × U) = 72 000 / (1,732 × 380) ≈ 109 А

Это соответствует диаметру вводного кабеля 35–50 мм² и автоматическому выключателю на 125 А. Снеготаялка на 72 кВт — это не бытовой прибор, а полноценное промышленное оборудование уровня блочно-модульной котельной.

Последовательность расчёта:

1. Определите максимальный объём снега, который нужно расплавить за цикл (в м³).
2. Оцените плотность снега: свежий — 100–150 кг/м³, после суток хранения — 250–400 кг/м³.
3. Посчитайте энергию по формуле Q = m × (2,1 × ΔT + 334).
4. Разделите энергию на время плавления и добавьте 10–15 % на теплопотери.
5. Подберите блок-ТЭН или группу патронных ТЭНов с суммарной мощностью с запасом 10–20 %.

По ГОСТ 13268-88 допуск по мощности ТЭН составляет +5/−10 %, то есть фактическая мощность может быть ниже номинала. Поэтому запас нужен обязательно. Иначе снеготаялка не успеет растопить снег за заданное время, а заказчик получит недоработку по техзаданию.

Конструкция снеготаялки: где стоит ТЭН и как его монтируют

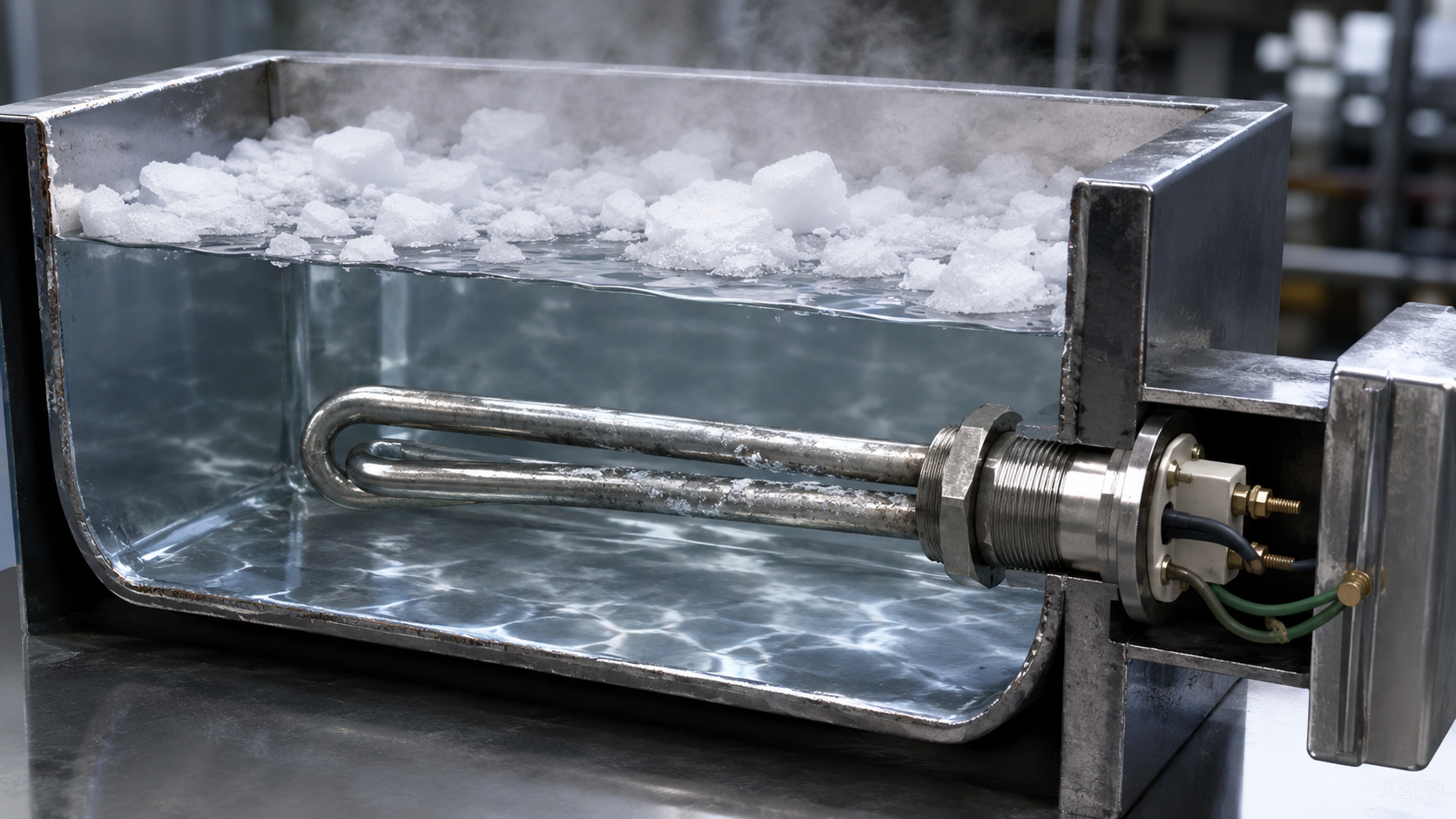

Промышленная снеготаялка — это термоизолированный бак постоянного объёма, куда загружается снег и подаётся горячая вода. ТЭНы погружены в водяную подушку в нижней части бака и поддерживают температуру 60–80 °C. Верхний слой снега тает от контакта с тёплой водой и перемешивается лопастным мешалкой или потоком от циркуляционного насоса.

Для таких установок используют два типа нагревателей:

• Блок-ТЭН (ТЭНБ) — несколько U-образных петель, смонтированных в один фланец. Мощность от 10 до 90 кВт, фланцы с резьбой G1,5", G2", G3" или M48×2, M56×2, M64×3 под ключ-шестигранник. Это стандарт для баков от 1 м³.
• Патронный ТЭН — одиночный нагреватель с резьбой G1/2", G3/4", M14×1,5 или M22×1,5. Удобен для малых снеготаялок до 0,5 м³ или встраивания в лотки приёма снега.

Диаметр корпуса патронных ТЭНов — от 4 до 32 мм, длина — от 30 до 6000 мм. Для бака снеготаялки типичный вариант — патронный ТЭН диаметром 20–25 мм с резьбой G3/4" и длиной 600–1200 мм. Для блока-ТЭН петли обычно имеют диаметр 8–12 мм и собираются в фланец по месту.

Материал оболочки: почему AISI 304, а не сталь 10

Корпус ТЭНа контактирует с водой и снегом, в котором могут быть противогололёдные реагенты — хлориды натрия, кальция, магния. Обычная углеродистая сталь 10 здесь корродирует за один сезон, поэтому используют нержавейку:

• AISI 304 (08Х18Н10) — универсальный вариант для пресной воды и пара до 200 °C. Подходит для снеготаялок, работающих на чистом снеге.
• AISI 316 (10Х17Н13М2) — необходим, если снег собирается с дорожной полосы, где применялись хлоридные реагенты. Молибден в составе обеспечивает стойкость к питтинговой коррозии.
• AISI 321 (08Х18Н10Т) — титаностабилизированная сталь, устойчива к межкристаллитной коррозии при периодическом нагреве. Подходит для резких перепадов температур, характерных для сезонной работы снеготаялки.

Внутри ТЭНа — нихромовая спираль в магнезитовой засыпке (периклазе). Она изолирует спираль от оболочки и передаёт тепло корпусу. Если снег содержит кислоты или морскую соль, рассматривают титан, но это редкий случай — для стандартных городских снеготаялочных пунктов достаточно AISI 304 (08Х18Н10).

Пример расчёта: бак на 3 м³ снега, было и стало

Заказчик — подрядчик по уборке территории промышленного парка. Прислал заявку: «нужен ТЭН для снеготаялки на 3 м³». Первая версия запроса — 30 кВт. Но по расчёту плотность слежавшегося снега после недели хранения в бурте — 300 кг/м³. За цикл нужно расплавить 3 м³ за 1,5 часа, чтобы техника не простаивала.

Было: ориентир на 30 кВт «как у всех».

Стало: Q = 300 кг/м³ × 3 м³ × (2,1 × 20 + 334) = 338 400 кДж = 94 кВт·ч. Делим на 1,5 ч = 62,7 кВт. Плюс 15 % запас — 72 кВт. Итог: три блок-ТЭНа по 24 кВт с фланцами G2", подключение звезда-380 В. Каждый блок — три петли, суммарный ток до 110 А.

Без расчёта снеготаялка просто не выполнила бы план по производительности. Три ТЭНа по 24 кВт вместо одного на 30 кВт дали равномерный нагрев всей водяной подушки бака и возможность отключать секции в тёплые дни.

Проверка ТЭНа перед монтажом

Перед установкой блока-ТЭН в бак снеготаялки измерьте сопротивление изоляции мегаомметром на 500 В. Оно должно быть не менее 20 МОм. Сопротивление спирали для каждой секции проверяется омметром по формуле:

R = U² / P

Для секции 8 кВт на 220 В: R = 220² / 8000 = 6,05 Ом. Допуск по сопротивлению несимметричный: −4/+11 %, то есть 5,81–6,72 Ом. Большее отклонение означает брак или перегоревшую спираль. Перед измерением обесточьте установку и снимите перемычки со звезды.

Требования к ТЭНам для снеготаялочных пунктов не отличаются от общепромышленных: ГОСТ 13268-88, для взрывоопасных зон — исполнение Ex-d. Для блочно-модульных котельных и снеготаялок у входа в аэропорты это обязательное условие.

Как заказать ТЭН по чертежу

Изготовление ТЭНа начинается с эскиза или фотографии старого нагревателя. Если бака ещё нет — пришлите его размеры и желаемое время плавления. Инженер ТЭН-Миасс рассчитает мощность по методике выше и подберёт геометрию в диапазоне длин 30–6000 мм и диаметров 4–32 мм. Партия от 1 шт, срок типового заказа — 5–10 рабочих дней.

Присылайте чертёж бака или фото старого нагревателя — инженер рассчитает мощность и изготовит ТЭН с нужным фланцем под вашу снеготаялку.
