ТЭН для темперирования шоколада: расчёт мощности, материалы оболочки и схема включения

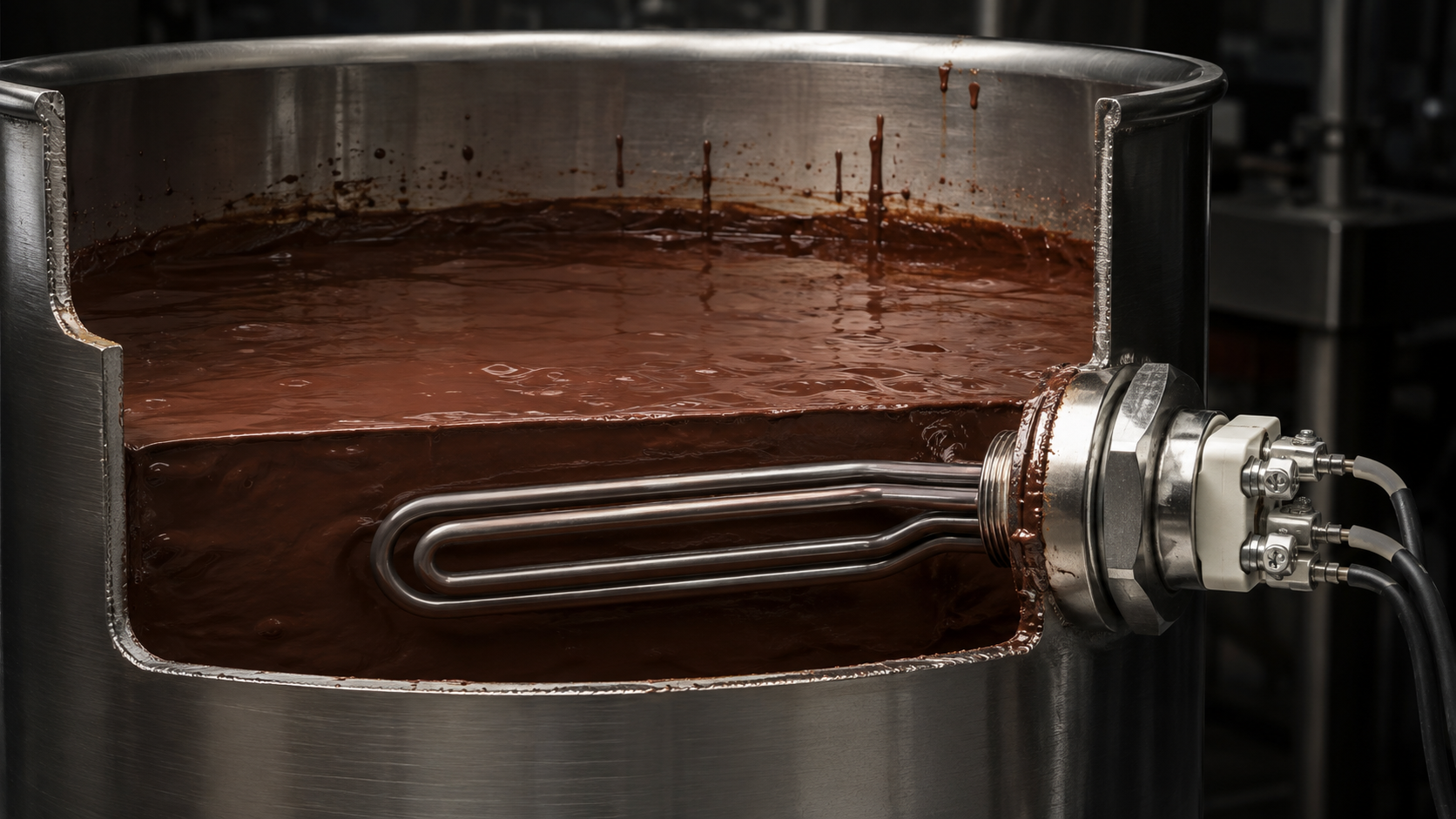

Темперирование — обязательный этап производства шоколада и кондитерской глазури. Какао-масло имеет шесть полиморфных модификаций, и только одна из них, V-форма, даёт глянец, хруст и стабильность при хранении. Чтобы получить её, массу последовательно нагревают до 45–50 °C, охлаждают до 27–28 °C и поднимают до рабочей температуры 30–32 °C. Нагрев ведётся в темперирующей машине, где важный элемент — трубчатый электронагреватель, погружённый в шоколадную массу или в водяную рубашку. От того, насколько точно подобран ТЭН, зависит стабильность кристаллизации и ритм всего цеха.

Условия работы ТЭН в шоколаде: почему нельзя взять серийный нагреватель

Шоколадная масса — среда вязкая, с низкой теплопроводностью (0,3–0,4 Вт/(м·К)) и высокой плотностью. Нагреватель работает в режиме «погружение в жидкость с большим содержанием жира», поэтому расчёт ведётся по удельной мощности (Вт/см²) — допустимая нагрузка на поверхность оболочки. Для воды норма 15–20 Вт/см², для масла — 4–6 Вт/см². Шоколад по теплофизике ближе к маслу: рекомендуемая удельная мощность ТЭН для темперирования — 4–6 Вт/см². Превышение приводит к локальному перегреву массы у поверхности оболочки, пригоранию и деградации жировой фазы. Рабочая температура оболочки при этом не должна превышать 60–70 °C, чтобы не запустить нежелательную кристаллизацию в зоне нагрева.

Серийный нагреватель на 1,5–2 кВт, рассчитанный на бытовой бойлер, имеет удельную мощность около 10–12 Вт/см². В шоколаде такой ТЭН быстро покроется пригоревшим слоем, а темперирующая машина начнёт выдавать продукт с серым налётом и неравномерной текстурой. Для промышленной линии нужен нагреватель с увеличенной площадью поверхности: длинная трубка малого диаметра или блок из нескольких петель. Эту задачу решает изготовление по техническому заданию, а не подбор из готового ассортимента.

Расчёт мощности ТЭН для темперирующей машины

Мощность нагрева определяется из теплового баланса: количество шоколада в баке, теплоёмкость (~1,55 кДж/(кг·К)), требуемое время выхода на рабочую температуру и теплопотери через стенки машины. На практике для темперирования на 50–100 кг шоколада достаточно 3–6 кВт, для линий на 300–500 кг — 12–24 кВт. Если машина имеет водяную рубашку, мощность считается на нагрев воды в рубашке, а шоколад греется косвенно — в этом случае удельная мощность на поверхности ТЭН может быть выше, до 10 Вт/см², так как теплоноситель — вода.

Типовые промышленные напряжения — 380 В трёхфазное. Схема включения ТЭН в баке темперирующей машины — обычно «звезда» на 380 В. При соединении звездой на каждый элемент приходит фазное напряжение 220 В (U_ф = U_линейного / √3 ≈ 220 В). Сопротивление ветви для элемента мощностью 3 кВт:

R = U_ф² / P_элемента = 220² / 3000 ≈ 16,1 Ом

Общая мощность трёх элементов — 9 кВт, линейный ток такой нагрузки:

I_линейный = P_общая / (√3 × U_линейного) = 9000 / (1,73 × 380) ≈ 13,7 А

Для однофазной машины на 220 В расчёт проще: R = U² / P. Например, для ТЭН 3 кВт на 220 В сопротивление составит 220² / 3000 ≈ 16,1 Ом — та же цифра, но при этом ток 13,6 А. По допуску ГОСТ 13268-88 мощность может отклониться от номинала на +5/−10%, что соответствует несимметричному допуску по сопротивлению −4/+11%. Это важно для настройки автоматики темперирующей машины: регулятор должен управлять нагревом с учётом реального сопротивления, а не паспортного.

Допустимый срок выхода на режим — 15–25 минут. Если по факту темперирование занимает дольше, мощность ТЭН занижена, и масса в баке успевает закристаллизоваться раньше, чем завершится нагрев. Если быстрее — возможен перегрев локальных зон. Оптимальная мощность — ровно под объём бака и цикл.

Материалы оболочки для пищевого контакта

Шоколад — слабокислотная среда (pH 5,5–6,5), но главное требование — не допустить миграции ионов металла в продукт. Для прямого контакта с шоколадной массой используется цельнотянутая (бесшовная) труба 12Х18Н10Т — российский аналог AISI 321 (08Х18Н10Т). Она устойчива к органическим кислотам, не даёт привкуса металла и выдерживает регулярную санитарную мойку щелочными растворами. Бесшовная структура исключает микротрещины, в которых при циклах нагрев/мойка могли бы накапливаться остатки жира.

Для водяной рубашки достаточно AISI 304 (08Х18Н10) — стандартной нержавейки для воды и пара до 200 °C. Если в рубашке используется теплоноситель на основе пропиленгликоля, подходит та же марка. Сталь 10 для воздуха и масла в шоколадном производстве не применяется: нужен пищевой допуск и коррозионная стойкость при мойках.

Уплотнение резьбового штуцера — латунный фланец с прокладкой из пищевой резины или силикона. Резьба одиночного ТЭН в темперирующей машине — G1/2", G3/4" или M22×1.5, в зависимости от конструктивного узла бака. Для блок-ТЭН, когда в один шестигранник собрано несколько петель (например, 3 петли по 3 кВт в одном фланце), применяется крупная фланцевая резьба G1.5", G2" или M48×2. Через штуцер G1/2" физически не продеть три петли — это ограничение конструктивное, поэтому для мощности выше 6 кВт всегда заказывается блок-ТЭН.

Геометрия и конструкция ТЭН под темперирующую машину

Диаметр оболочки и длина активной части определяются габаритами бака и расположением мешалки. В машинах с лопастной мешалкой ТЭН размещают вертикально у борта, чтобы поток массы омывал нагреватель вдоль оси. Если мешалка рамная или шнековая, оптимальна горизонтальная установка. Длина ТЭН варьируется от 300 до 3000 мм, диаметр корпуса — от 8 до 16 мм. Тонкая трубка (10 мм) при одинаковой площади поверхности лучше обтекается вязкой массой, снижая риск локального перегрева.

Типовая форма — «патронник» с одной петлёй или П-образная геометрия. Для машин с узким баком подходит прямая трубка с резьбой с одной стороны. Для прямоугольных ванн с фланцевым креплением — блок-ТЭН с шестигранной головкой, где все петли объединены в один узел. Крепёжная длина, длина активной зоны и вылет контактных стержней указываются в техзадании. По фото или чертежу старого ТЭН производство восстанавливает геометрию до миллиметра, даже если нагреватель перегорел и утратил родные размеры.

Внутреннее устройство стандартное для всех промышленных ТЭН: нихромовая спираль в магнезитовой засыпке (периклаз). Спрессованный оксид магния изолирует спираль от оболочки и одновременно отводит тепло к поверхности. Контактные стержни выводятся наружу через изоляторы из керамики или миканита. Для машин с вибрацией контактная группа усиливается: применяются стяжные шпильки и подпружиненные шайбы.

Практический пример: переделка ТЭН на 12 кВт для линии 200 кг/ч

Кондитерский цех эксплуатировал темперирующую машину с двумя серийными ТЭН по 6 кВт в водяной рубашке. Штатный нагрев с 30 до 45 °C занимал 40 минут — при цикле темперирования 20 минут линия простаивала. Замеры показали, что нагреватели при удельной мощности 9 Вт/см² недобирали мощность из-за накипи на оболочке. Решение — замена на блок-ТЭН 12 кВт из нержавеющей трубы 12Х18Н10Т с тремя петлями, соединёнными в звезду. Диаметр петли уменьшен с 16 до 10 мм, площадь поверхности увеличена на 35%, удельная мощность снижена до 7 Вт/см².

Результат: нагрев рубашки до 45 °C стал занимать 22 минуты, выход на рабочую температуру темперирования — 14 минут. Линия заработала без остановок между циклами. Сопротивление каждой ветви — 40 Ом (расчёт для звезды: R = U_линейного² / (3 × P_элемента) = 380² / (3 × 4000) ≈ 12,0 Ом для элемента 4 кВт). Замер контроллером подтвердил расхождение с паспортными данными в пределах допуска ГОСТ 13268-88.

Было/стало:

• Было: 2 × 6 кВт, диаметр трубки 16 мм, нагрев 40 минут, удельная мощность 9 Вт/см².
• Стало: 1 × 12 кВт (3 петли по 4 кВт), диаметр трубки 10 мм, нагрев 22 минуты, удельная мощность 7 Вт/см².
• Срок изготовления ТЭН под заказ — 5–10 дней, монтаж занял 3 часа.

Типовые ошибки при подборе ТЭН для глазировочной машины

Глазировочная машина отличается от темперирующей тем, что шоколадная глазурь прокачивается через форсунки и постоянно возвращается в ванну. ТЭН работает в потоке, и нагрев должен компенсировать два фактора: собственные потери машины и охлаждение глазури при контакте с кондитерским изделием. Для глазировочной линии на 500 кг/ч требуется не менее 24 кВт установленной мощности, а нагрев ведётся в две ступени — предварительный и финишный. Пытаться сэкономить, поставив один ТЭН меньшей мощности, приводит к тому, что глазурь не успевает восстанавливать температуру в пике подачи.

Типовые требования к ТЭН для глазировочной машины:

1. Материал оболочки — бесшовная 12Х18Н10Т (AISI 321), не полированная, а шлифованная, чтобы на поверхности не скапливался слой сахара.
2. Удельная мощность при прямом контакте с глазурью — не выше 5 Вт/см².
3. Монтажная резьба — G1/2" или M22×1.5 для одиночного нагревателя, G2" для блок-ТЭН мощностью от 9 кВт.
4. Термопара типа K (хромель-алюмель) устанавливается отдельно от ТЭН, в зоне максимальной циркуляции, с глубиной погружения 100–150 мм.
5. Степень защиты для моечных зон — IP65/IP68, разъём — клеммная коробка с сальниками.

Для машин с частыми мойками горячей водой и паром подходит ТЭН с антинакипным покрытием, но в шоколадном производстве его роль второстепенна — важнее исключить застойные зоны. Поэтому наружный диаметр петли делают меньше, а конфигурацию повторяют форму бака.

FAQ по ТЭН для темперирования шоколада

Какую мощность ТЭН ставить в темперирующую машину на 100 кг шоколада?
Ориентир — 6–9 кВт при прямом нагреве массы и 9–12 кВт при нагреве через водяную рубашку. Точное значение считается по тепловому балансу с учётом времени выхода на режим 20 минут.

Можно ли использовать ТЭН из бытового бойлера в темперирующей машине?
Технически можно, но удельная мощность бытового ТЭН (10–12 Вт/см²) вдвое выше допустимой для шоколада (4–6 Вт/см²). Это вызовет пригорание и нестабильную кристаллизацию.

Какой материал оболочки выбрать для прямого контакта с шоколадом?
Цельнотянутую бесшовную трубу 12Х18Н10Т (AISI 321). Для водяной рубашки — AISI 304 (08Х18Н10). Сталь 10 для пищевых сред не применяется.

Как рассчитать сопротивление ТЭН для трёхфазной звезды на 380 В?
Для элемента мощностью P: R = U_линейного² / (3 × P_элемента). Например, для элемента 3 кВт: 380² / (3 × 3000) ≈ 16,1 Ом.

Возможен ли ТЭН нестандартной длины под существующий бак?
Да. Диаметр корпуса от 4 до 32 мм, длина от 30 до 6000 мм. Активная длина подгоняется под габарит бака, а не наоборот.

Промышленный ТЭН для темперирования — это не комплектующая с полки, а инженерная задача с тремя неизвестными: мощность, удельная нагрузка и материал. Если у вас есть машина, в которой заводской нагреватель вышел из строя или не вытягивает по времени, пришлите размеры, фото и параметры среды — технолог подберёт геометрию и мощность в течение рабочего дня.
