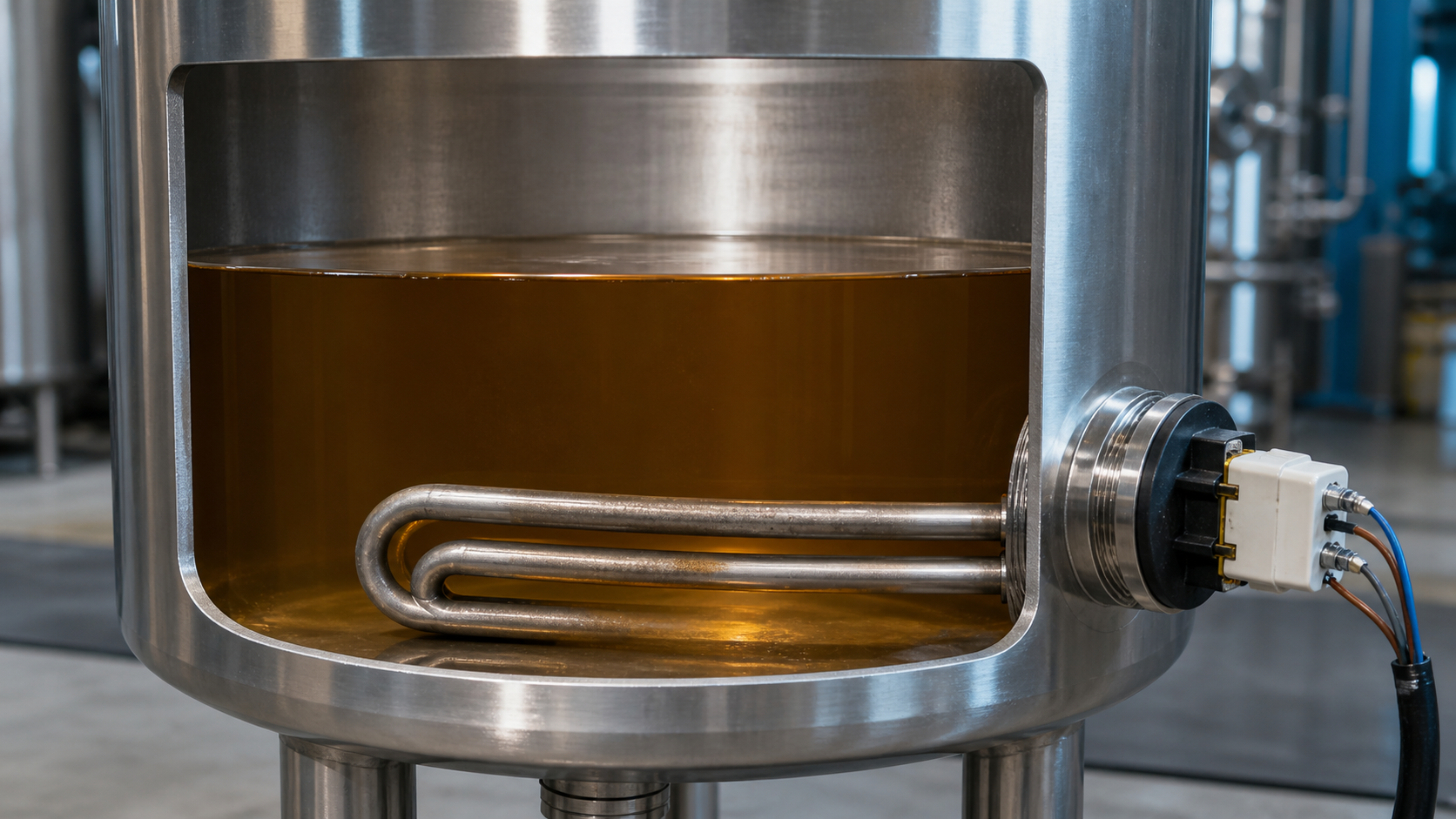

ТЭН сгорел на сухом ходу: механика отказа, расчёт удельной нагрузки и схемы защиты
Сухой ход — причина большей части отказов ТЭНов в промышленных установках. Оболочка нагревателя, рассчитанная на теплоотвод в воду, масло или раствор, за минуты перегревается, когда уровень среды падает ниже активной части. Результат: прогоревшая стенка трубы, межвитковое замыкание, выход из строя контактора или контроллера. Разберём физику процесса, численные критерии и три рабочие схемы защиты, которые применяются в котельных, сушильных камерах, экструдерах и на линиях с электроподогревом.
Почему ТЭН перегорает без жидкости: температура оболочки за 60 секунд
Рабочая температура оболочки определяется теплоотводом. В воде при кипении поверхность оболочки отдаёт до 100 000 Вт/м² (10 Вт/см²) при разнице температур между оболочкой и средой 30–40 °C. В неподвижном воздухе теплоотвод примерно в десять раз ниже. Возьмём ТЭН мощностью 3 кВт с диаметром 10 мм и длиной активной части 600 мм. Площадь поверхности оболочки — 188 см². Удельная нагрузка: 3000 / 188 ≈ 16 Вт/см². В воде это рабочая зона; в воздухе оболочка за 90 секунд достигает 600–800 °C, нихромовая спираль при 1100–1200 °C провисает, замыкает на оболочку или перегорает.
Скорость отказа не случайна. Тепловая инерция магнезитовой засыпки (периклаза) не позволяет спирали сбросить избыток тепла, пока оболочка ещё не разрушилась. Без среды равновесия нет: температура растёт практически линейно до разрушения. Чем выше удельная мощность ТЭНа, тем быстрее наступает отказ.
Расчёт удельной нагрузки: что реально проектируется, а не «мощность под бак»
ТЭН подбирается по допустимой удельной нагрузке q, Вт/см²:
q = P / (π × D × L_акт)
где P — мощность, Вт; D — диаметр оболочки, см; L_акт — длина активной части, см. Для промышленных сред ТЭН-Миасс применяет такие ориентиры:
| Среда | Допустимая удельная нагрузка, Вт/см² | Типовая оболочка |
|---|---|---|
| Вода проточная или принудительно перемешиваемая | 6–15 | AISI 304 (08Х18Н10) |
| Вода в закрытом баке без перемешивания | 4–8 | AISI 304 (08Х18Н10) |
| Масло индустриальное | 2–4 | Сталь 10 |
| Неподвижный воздух | 1–3 | Сталь 10, оребрение |
| Воздух с принудительным обдувом | 3–5 | Сталь 10, оребрение |
| Гальванический раствор, кислотная ванна | 3–8 | Титан, AISI 316 (10Х17Н13М2) |
Если серийный ТЭН выдаёт 20 Вт/см² в среде с допустимыми 6 Вт/см², он перегреется на сухом ходу за минуты. Это и есть скрытая причина отказов «непонятно почему сгорел». Снизить q можно тремя путями: уменьшить мощность, увеличить длину активной части или добавить оребрение. Увеличение длины с 600 до 900 мм снижает удельную нагрузку на треть без потери времени нагрева при том же напряжении.
Для пищевых и агрессивных сред используется цельнотянутая труба 12Х18Н10Т. Она дороже стали 10, но исключает продольный шов — слабое место при циклическом нагреве и контакте с раствором.
Три рабочие схемы защиты от сухого хода
- Датчик уровня в баке. Поплавковый или ёмкостный датчик размыкает цепь управления контактора, когда уровень опускается ниже рабочей отметки. Срабатывает мгновенно при падении уровня. Стандарт для баков-накопителей, электродных котлов, пастеризаторов.
- Термореле на фланец или оболочку. Контактный термодатчик с уставкой +70…+90 °C для воды и +120…+150 °C для масла устанавливается на фланец или прижимается к оболочке. Отключает нагрев при росте температуры поверхности, пока спираль ещё не разрушена. Для ТЭНа 380 В реле включается в цепь управления контактора, а не в силовую цепь.
- Контроллер с термопарой типа J (железо-константан) или K (хромель-алюмель). Термопара контролирует температуру среды и скорость её роста. При сухом ходе температура среды не растёт, а температура оболочки растёт; по дифференциальной логике нагрев блокируется. Подходит для многоступенчатых промышленных установок.
Для одного ТЭНа достаточно одного устройства. Для группы ТЭН в блочно-модульной котельной правильно комбинировать датчик уровня с термореле: падение уровня и перегрев оболочки — разные по последствиям события.
Расчёт «было/стало»: как убрать аварию за счёт пересчёта
Было: ТЭН 3 кВт, диаметр 10 мм, длина активной части 300 мм. q = 3000 / (3,14 × 1 × 30) ≈ 31,8 Вт/см². В воде при отключённой аварийной автоматике нагреватель прогорел на сухом ходу через 2 минуты после слива бака.
Стало: Мощность снижена до 2 кВт, длина активной части увеличена до 500 мм, оболочка — AISI 304 (08Х18Н10) вместо стали 10. q = 2000 / (3,14 × 1 × 50) ≈ 12,7 Вт/см² — норма для малоподвижной воды. На фланец установлено термореле с уставкой +90 °C. При повторном сливе реле отключает нагрев через 10 секунд, оболочка не достигает опасной температуры.
Что проверить после сухого хода, прежде чем заказывать новый ТЭН
- Снимите размеры сгоревшего нагревателя: общую длину, длину активной части, диаметр, резьбу штуцера или фланца. Для блок-ТЭН замерьте габарит шестигранника — G1.5", G2", G3" или M56×2.
- Замерьте сопротивление изоляции оболочка-вывод мегомметром при обесточенном и слитом оборудовании. Пробой на корпус — признак разрушения периклаза.
- Определите место прогаре. Если оболочка разрушена у вывода — вероятная причина падение уровня; если посередине — накипь, застойная зона или превышение удельной нагрузки.
- Проверьте цепь управления: контактор, автомат, промежуточное реле. Частая причина повторных отказов — не термореле отключилось поздно, а защита вообще не была установлена.
И главное — посчитайте удельную нагрузку проектируемого ТЭНа для вашей среды по формуле выше. Если цифра выходит за табличные рамки, снижайте мощность или увеличивайте длину корпуса. Патронный ТЭН диаметром 4–32 мм и длиной до 6000 мм изготавливается по чертежу или по размерам со старой детали.
При заказе нового ТЭНа передайте технологу чертёж, эскиз или фотографию с линейкой, укажите среду, рабочую температуру и напряжение. ТЭН-Миасс изготовит нагреватель с материалом оболочки под вашу задачу, партия от 1 шт., срок типового изделия — 5–10 дней.
Если по этой статье вы увидели, что ваш ТЭН работал на грани допустимой удельной нагрузки, — пришлите чертёж или фотографию с размерами. Технолог пересчитает мощность и материал оболочки так, чтобы сухой ход больше не сжигал деталь.
