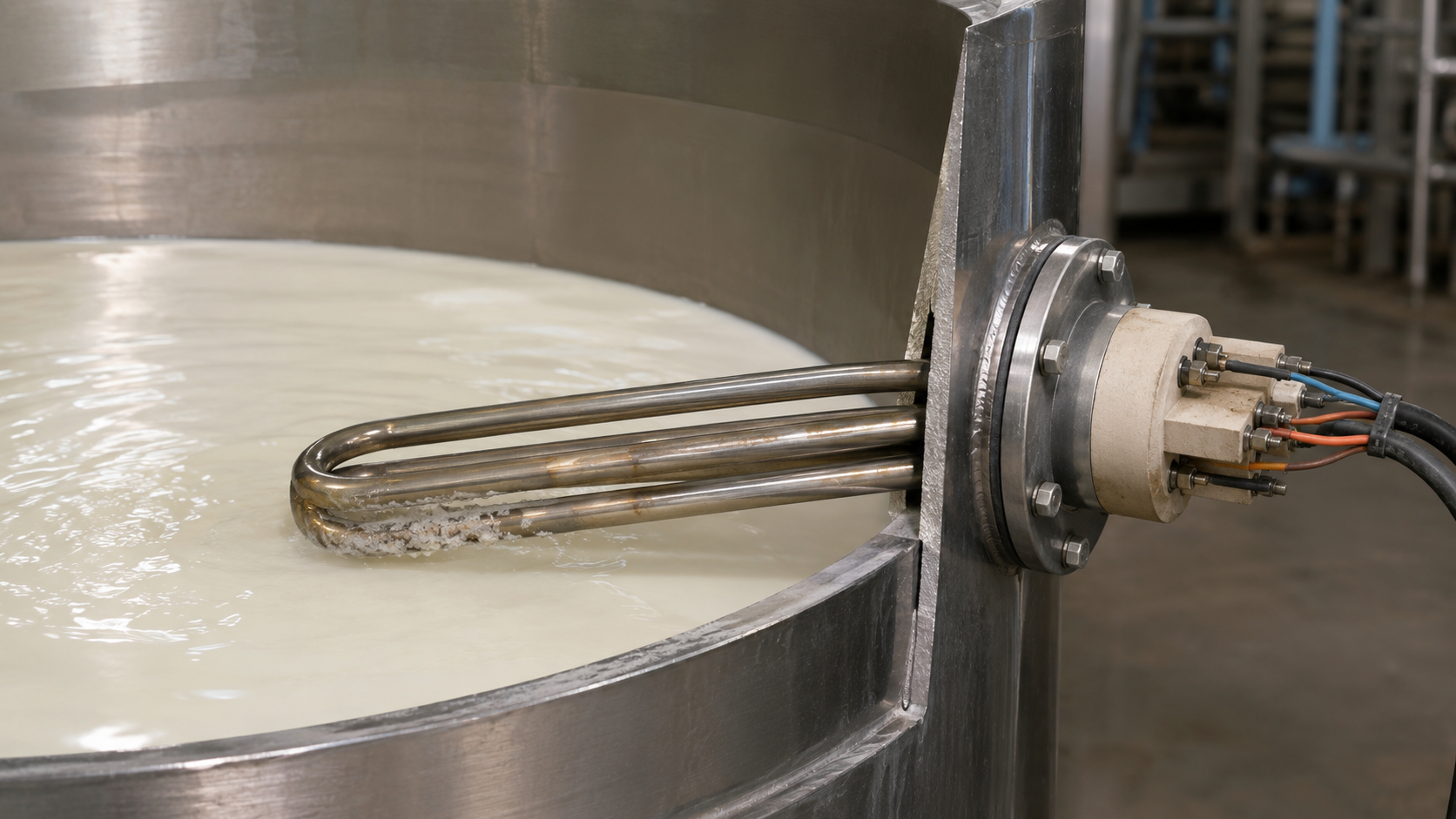

Может ли ТЭН сгореть, но прозваниваться тестером? Разбор причин и диагностика

Да, это типовая ситуация для промышленных ТЭН, когда замер сопротивления мультиметром показывает, что спираль «целая», а ТЭН не даёт рабочей мощности. Инженер снимает блок-ТЭН из пастеризатора или сушильной камеры, прозванивает контакты — сопротивление есть. Ставит обратно — нагрева нет. Разберём конструкцию, из-за чего возникают такие дефекты и как правильно диагностировать электрический нагреватель в условиях цеха.

Как устроен ТЭН и что на самом деле меряет тестер

Трубчатый электронагреватель — это нихромовая спираль, запрессованная в металлическую оболочку с засыпкой из периклаза (плавленый магнезит). Спираль выходит на контактные стержни. Когда вы прикладываете щупы мультиметра к стержням, прибор измеряет электрическое сопротивление всей цепи: контактный стержень — вывод спирали — нихром — возврат на второй стержень. Нормальное значение сопротивления для ТЭН мощностью 3–6 кВт — единицы и десятки Ом. Тестер в режиме прозвонки издаёт сигнал при сопротивлении ниже определённого порога — обычно 50–100 Ом. Поэтому он подтверждает, что через цепь вообще течёт ток. Но он не показывает где именно и какой участок спирали сохранился, не измеряет сопротивление изоляции между спиралью и корпусом и не контролирует мощность, которую ТЭН способен развить.

Пять причин, почему ТЭН не греет при исправной прозвонке

• Межвитковое замыкание спирали. Один или несколько соседних витков нихрома касаются друг друга. Общее сопротивление уменьшается, ток возрастает, но тепло выделяется локально в точке контакта, а не по всей длине спирали. ТЭН греет неравномерно, через короткое время виток перегорает — сначала сопротивление меняется, потом следует обрыв. Тестер же в момент замера показывает уменьшенное значение, например 15 Ом вместо расчётных 30, но «прозвонка» остаётся.
• Локальный перегрев с частичным испарением нихрома. В месте сужения витка спираль истончается, сопротивление этого участка растёт, и при тех же 380 В выделяемая мощность падает. ТЭН потребляет ток ниже номинального, а в месте пережима — искровой разряд. Мультиметр покажет целостность, если сечение ещё не разорвано полностью, но полезная мощность уже не достигает проектной.
• Окисление контактных стержней. Место соединения нихрома со стальным или никелевым выводом — наиболее уязвимая зона. При ослаблении обжима контакта возникает переходное сопротивление. Оно может быть в десятки Ом, при этом часть напряжения падает на этом соединении, а на саму спираль приходит меньше, чем 380 В. Тестер с малым тестовым током (обычно 1 мА) показывает сумму сопротивлений — спираль + контактный узел, и часто она оказывается в пределах нормы. Но под рабочей нагрузкой в 20–40 А этот контакт начинает греться, напряжение проседает, и ТЭН не выходит на проектную мощность.
• Пробой изоляции на корпус через засыпку. Периклаз после тепловлагопереноса и накопления солей становится проводящим. Сопротивление между спиралью и оболочкой может упасть до нескольких килоом. Тестер в режиме прозвонки не замечает этой утечки, потому что сравнивает ток между выводами, а не между выводом и корпусом. Ток утечки стекает на корпус — на трубе появляется потенциал, но номинальной мощности на спирали нет.
• Механическое повреждение при монтаже. У одиночных ТЭН с резьбой и у блок-ТЭН с фланцами часто затягивают крепёж с перекосом, пережимают патрубок, в результате внутренний стержень деформируется, вывод спирали отходит в сторону, но остаётся касаться магнезита с остаточным сопротивлением. Прозвонка есть, нагрев — нет.

Как отличить исправный ТЭН от «мёртвого»? Таблица замеров

Диагностику в условиях котельной или цеха проводят в три этапа: отключение напряжения, снятие перемычек, замер сопротивления спирали и сопротивления изоляции мегаомметром. Простая прозвонка — только первая ступень.

Нетипичный пример: сопротивление спирали 10 Ом вместо 48 Ом, прозвонка срабатывает, а ТЭН мощностью 3 кВт при подключении треугольником на 380 В потребляет 14,4 кВт. Это классический признак межвиткового замыкания. Такой нагреватель работает кратковременно, перегревается, течёт в корпус и выбивает автомат. Оставлять его в работе нельзя.

Расчёт сопротивления как эталон

Для одноэлементного ТЭН сопротивление считают по формуле: R = U² / P, где U — напряжение, подводимое к выводам, P — паспортная мощность. Для трёхфазной звезды на 380 В на каждый элемент приходит фазное напряжение 220 В, поэтому расчётная формула принимает вид R = U_линейного² / (3 × P_элемента). Пример: элемент 3 кВт, звезда, 380 В → R = 220² / 3000 = 16,1 Ом. Для треугольника на 380 В: R = U_линейного² / P_элемента → 380² / 3000 = 48,1 Ом.

ГОСТ 13268-88 допускает отклонение мощности от номинальной в пределах +5/−10%. Соответственно, сопротивление может отличаться от расчётного в большую сторону на 11% и в меньшую на 4%. Если замер показал 17 Ом для 3 кВт звезды — это в пределах допуска. Если 9 Ом или 2 Ом — дефект точно есть. А вот значение 47 Ом вместо 16 Ом говорит о том, что часть спирали оборвана или контакт «висит» на остаточном сопротивлении.

Пример «было/стало»: инженер котельной снял блок-ТЭН 12 кВт (звезда, три элемента по 4 кВт). Мультиметр показал 13 Ом на каждом элементе вместо расчётных 12,1 Ом — визуально всё «в норме». Однако при подаче питания через 5 минут ТЭН не дал расчётной температуры. Мегаомметр показал 0,4 МОм вместо 20 МОм — засыпка получила влагу. После сушки в шкафу при 120 °C сопротивление изоляции восстановилось до 40 МОм, и ТЭН начал работать. Случай из практики, когда прозвонка обманула ожидания.

Почему не стоит «дожимать» ТЭН, который цел по тестеру

Если серийный ТЭН изготавливался под другой типоразмер или среду, а у вас бак с агрессивным раствором, эксплуатация «на пределе» ускоряет те же дефекты: межвитковое замыкание, пробой изоляции. Лучший вариант — не прозваниять повторно, а сразу рассчитать ТЭН под конкретную задачу. ИП Садыкбаев (ТЭН-Миасс) выпускает нагреватели по чертежам от 1 штуки: длиной от 30 до 6000 мм, диаметром от 4 до 32 мм, со штуцерами G1/2″, G3/4″, M14×1,5, M22×1,5 или с фланцами G1,5″, G2″, M48×2, M56×2 под шестигранник. Оболочка — сталь 10 для воздуха и масла, AISI 304 (08Х18Н10) под воду, цельнотянутая труба 12Х18Н10Т для пищевых сред, титан для хлоридсодержащих ванн. Для гальваники с высоким содержанием хлоридов имеется вариант AISI 316 (10Х17Н13М2) или Inconel 600 (ХН78Т) — но это редкая специфика, обычно достаточно 12Х18Н10Т.

Сопротивление не должно быть единственным критерием при входном контроле. Проверяйте изоляцию мегаомметром перед каждым монтажом. Для блок-ТЭН с тремя петлями не забудьте снять межфазные перемычки — иначе будете мерить последовательное включение и получите завышенное сопротивление, что смажет картину.

Возвращаясь к вопросу: может ли сгоревший ТЭН прозваниваться? Да. Причём в четырёх случаях из пяти причина не в полном обрыве нихрома, а в межвитковом замыкании, окислении контакта или утечке изоляции. Тестер и мультиметр для такой задачи — только первичный инструмент. Точную диагностику даёт мегаомметр и сравнение с расчётным сопротивлением по формуле.
