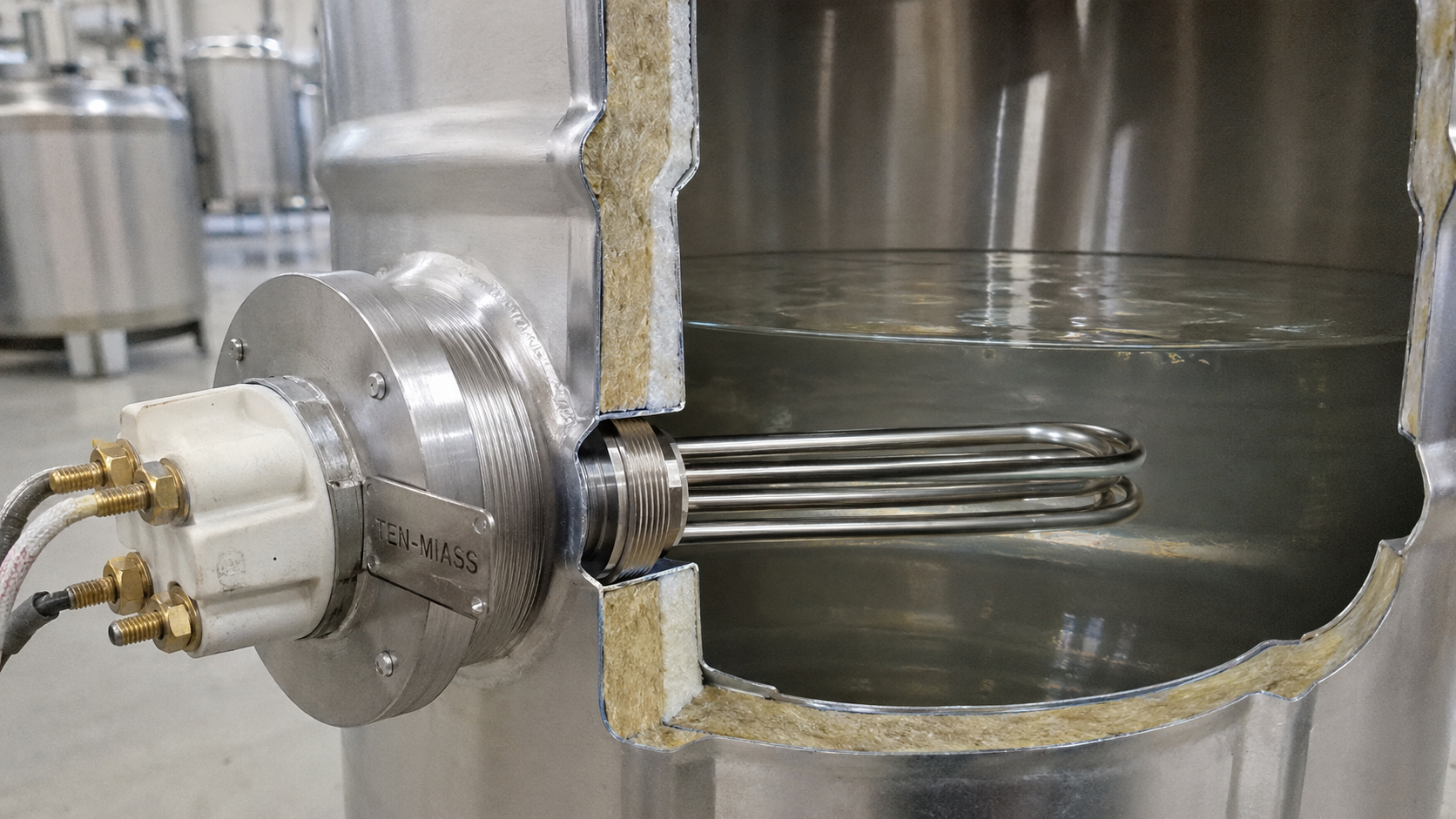

ТЭН для самогонного аппарата: подключение к 220 В, расчёт мощности и промышленный подход к нагреву перегонного куба
Самогонный аппарат для инженера-теплотехника — это не бытовой прибор, а ректификационная колонна или перегонный куб с управляемым подводом тепла. Важный узел здесь — трубчатый электронагреватель (ТЭН), который должен обеспечить равномерный нагрев среды, стабильную мощность и безопасность при длительной эксплуатации. Вопрос выбора «на глазок» из розничного магазина здесь не работает: важно рассчитать мощность под объём ёмкости, знать схему подключения к сети 220 В или 380 В и понимать, как допуски по ГОСТ 13268-88 влияют на фактическую производительность.
Ниже — инженерный разбор: как математически точно рассчитать ТЭН под перегонный куб, как избежать ошибок при подключении и когда изготовление нагревателя по чертежу даёт выигрыш по сравнению с серийным образцом.
Расчёт мощности ТЭНа: от объёма куба к электрическим параметрам
Первое, что считает технолог или энергетик, — удельная мощность на единицу объёма жидкости. Для воды и водных растворов (бражка, зерновой затор) эмпирическое правило для закрытых ёмкостей:
- Поддержание температуры (слабое кипение) — 0.8–1.0 кВт на 10 литров.
- Интенсивный нагрев до кипения за 40–60 минут — 1.5–2.0 кВт на 10 литров.
- Ректификация с высокой производительностью — 2.5–3.0 кВт на 10 литров, но здесь требуется учёт теплопотерь колонны.
Пример: для куба объёмом 50 литров с целевым временем выхода на режим за 45 минут требуемая мощность составит примерно 7.5–10 кВт. Серийный ТЭН на 3 кВт будет греть слишком долго, а на 12 кВт — может создать локальный перегрев у поверхности нагревателя и пригорание органики в бражке.
После определения мощности переходим к электрическим расчётам. Для однофазного подключения к 220 В:
Ток: I = P / U
Сопротивление одного ТЭНа: R = U² / P
Для мощности 3 кВт при 220 В сопротивление составит 220² / 3000 = 16.1 Ом. Ток — 13.6 А. Это значение укладывается в стандартную розетку 16 А, но для постоянной работы лучше отдельная линия с автоматом 16 А и проводом сечением 2.5 мм².
Особенности подключения трёхфазных ТЭНов в перегонном кубе
Промышленные кубы объёмом от 100 литров и колонны производительностью от 10 л/час требуют мощностей 9–30 кВт. Здесь используется трёхфазная сеть 380 В. Существует две схемы включения трёх нагревателей:
Звезда:
Каждый ТЭН рассчитан на фазное напряжение 220 В. Нейтраль подключается к общей точке. Линейный ток считается по формуле:
I_линейный = P / (√3 × U_линейного)
Например, для 15 кВт: I = 15000 / (1.73 × 380) = 22.8 А (на фазу).
Треугольник:
Каждый ТЭН рассчитан на 380 В, нейтраль не используется. Сопротивление ветви: R = U_линейного² / P_элемента.
Типичная ошибка при подключении — покупка трёх однофазных ТЭНов на 220 В и включение их «звездой» в сеть 380 В без нулевого провода. В этом случае на каждом нагревателе окажется не 220 В, а 380 В, ток возрастёт в √3 раза, и спираль перегорит в течение первых минут работы.
Для 220 В схема проще: один ТЭН подключается на фазу и ноль, либо два ТЭНа включаются последовательно на фазное напряжение. Второй вариант удобен, когда нужно снизить удельную мощность на поверхности — например, для густых сред.
Конструкция и материалы: что важно для пищевых сред
ТЭН для перегонного куба контактирует с пищевой средой — водой, брагой, этиловым спиртом. По санитарным нормам и коррозионной стойкости оптимальны два варианта оболочки:
| Материал оболочки | ГОСТ-аналог | Рекомендуемая среда | Макс. температура |
|---|---|---|---|
| AISI 304 | 08Х18Н10 | Вода, пар, пищевые растворы | до 200 °C |
| Цельнотянутая труба 12Х18Н10Т | 12Х18Н10Т | Пищевые кислоты, агрессивные среды | до 350 °C |
| Сталь 10 | — | Неагрессивные среды (сухой нагрев, масло) | до 150 °C |
Внутренняя начинка ТЭНа унифицирована: нихромовая спираль, запрессованная в периклаз (магнезит). Качество запрессовки определяет срок службы: если спираль имеет воздушные полости — локальный перегрев и разрыв проволоки. Поэтому для кубов, работающих циклично (нагрев-остывание), лучше применять ТЭНы с пониженной удельной поверхностной мощностью (до 8–10 Вт/см²).
Типовые геометрии для перегонных кубов:
- Диаметр корпуса: от 4 до 32 мм — для встраивания в резьбовой штуцер или под прижимной фланец.
- Длина активной части: от 30 до 6000 мм — под любую глубину куба.
- Резьба для одиночного ТЭНа: G1/2", G3/4", M14×1.5, M22×1.5.
Практический кейс: было/стало при заказе по чертежу
Исходная ситуация: технолог пищевого производства использует куб объёмом 80 литров для дистилляции. Установлен серийный ТЭН 4 кВт с длиной активной части 300 мм. Нагрев 80 литров от 20 °C до кипения занимает 2 часа 15 минут. Причина — заниженная мощность и недостаточная площадь теплообмена.
Решение по техзаданию: изготовлен Г-образный ТЭН мощностью 9 кВт (3 кВт × 3 петли) из AISI 304 (08Х18Н10) с длиной активной части 450 мм и резьбой G1¼". Допуск по ГОСТ 13268-88: +5/−10% от заявленной мощности — то есть фактическая мощность лежит в диапазоне 8.1–9.45 кВт.
Результат после замены: время выхода на кипение сократилось до 55 минут. Удельная мощность на поверхности составила 5.5 Вт/см² — за счёт увеличенной длины нагревателя, что исключило пригорание органики на оболочке.
Этот пример показывает: серийный ТЭН «на 3 кВт» и ТЭН «3 кВт с длиной 450 мм» — не одно и то же. Второй греет быстрее и безопаснее.
Типовые конфигурации ТЭНов для самогонных аппаратов
| Объём куба, л | Мощность, кВт | Схема подключения | Тип резьбы |
|---|---|---|---|
| 20–30 | 2–3 | 220 В, 1 фаза | G1/2", G3/4" |
| 40–60 | 4–6 | 220 В, 1 фаза / 380 В, звезда | G1¼", G1½" |
| 80–120 | 6–12 | 380 В, звезда или треугольник | G1½", G2" |
| 150–300 | 15–30 | 380 В, треугольник | Фланец DN50–DN150 |
Если планируется работа от бытовой сети 220 В, разумный максимум — 6 кВт при условии отдельной линии с автоматом 32 А. Больше 6 кВт от однофазной сети — перегрузка вводного автомата и риск пожара.
Проверка ТЭНа перед установкой: контрольные замеры
Перед монтажом необходимо проверить фактическое сопротивление нагревателя. Это помогает выявить заводской брак до заливки воды.
- Обесточить сеть. Отключить автомат, вынуть вилку из розетки.
- Снять перемычки. Если ТЭН трёхфазный — извлечь все соединения.
- Измерить сопротивление между выводами. Для 3 кВт / 220 В ожидаемое значение — около 16 Ом. Для 6 кВт / 380 В (треугольник) — сопротивление ветви около 24 Ом.
- Проверить сопротивление на корпус. Должно быть не менее 20 МОм (мегаомметром на 500 В).
Если мультиметр показывает обрыв — ТЭН неисправен. Если сопротивление заметно ниже расчётного (например, 8 Ом вместо 16) — при включении ток составит 27 А, и автомат выбьет, либо сгорит проводка.
FAQ по подключению и выбору ТЭНа для перегонного куба
Q: Можно ли использовать один ТЭН на 3 кВт для куба 50 литров?
A: Технически да, если не критично время нагрева. Нагрев 50 литров от 20 до 90 °C займёт около 1.5–2 часов. Для комфортной работы производительнее мощность 4.5–5 кВт.
Q: Чем отличается подключение ТЭНа 220 В от 380 В?
A: На 220 В нагреватель запитывается между фазой и нулём. На 380 В используется либо три нагревателя в звезду (на каждом 220 В), либо три в треугольник (на каждом 380 В). Нельзя включать ТЭН на 220 В в сеть 380 В без пересчёта схемы.
Q: Нужен ли УЗО для ТЭНа в перегонном кубе?
A: Да, обязателен диффавтомат или УЗО с током утечки 10–30 мА. Это требование безопасности для помещений с повышенной влажностью. УЗО отключает питание при нарушении изоляции нагревателя.
Q: Сталь 10 или AISI 304 (08Х18Н10) — что выбрать для бражного куба?
A: Только AISI 304 (08Х18Н10). Может использоваться цельнотянутая труба 12Х18Н10Т. Углеродистая сталь 10 быстро корродирует в среде с органикой и оставляет ржавчину в продукте.
Q: Какой диаметр ТЭНа выбрать для резьбы G1/2"?
A: Стандартный корпус для резьбы G1/2" имеет диаметр 10 мм (труба 10×1.0). Для большей мощности и длины активной части используют корпуса 12–16 мм с резьбой G1¼" и выше.
Q: Можно ли согнуть ТЭН в нужную форму самостоятельно?
A: Нет. Изгиб нарушает уплотнение магнезита вокруг спирали, появляются воздушные полости, и ТЭН перегорает. Гибку выполняют на производстве до запрессовки наполнителя. Готовый ТЭН изгибу не подлежит.
Q: Как определить фактическую мощность ТЭНа по сопротивлению?
A: Формула P = U² / R. Например, сопротивление 16.1 Ом при 220 В даёт 3000 Вт. Это значение должно укладываться в допуск +5/−10% по ГОСТ 13268-88.
Q: Что делать, если нужно поставить ТЭН в куб старой конструкции с нестандартным посадочным местом?
A: Замерьте расстояние между крепёжными отверстиями, глубину погружения и диаметр штуцера. Передайте размеры производителю — ТЭН изготавливается по чертежу, под любой типоразмер от 1 штуки.
Q: Какой сплав выбрать для ТЭНа, работающего в бражке с высокой кислотностью?
A: Для сред с pH ниже 5 применяют AISI 316 (10Х17Н13М2) или титановую оболочку. Молибден в составе 316-й стали повышает стойкость к органическим кислотам. Для обычной браги выше pH 4.5 достаточно AISI 304 (08Х18Н10).
Для перегонного куба объёмом 40–60 литров оптимален ТЭН мощностью 4–6 кВт в корпусе AISI 304 (08Х18Н10) с резьбой G1¼" и длиной активной части 300–450 мм. Если ваша ёмкость имеет нестандартную геометрию или посадочный узел — отправьте эскиз или фотографию старого нагревателя в ТЭН-Миасс: изготовим по чертежу партию от 1 штуки за 5–10 дней.
