ТЭН с терморегулятором: как удержать температуру без перегрева

Когда нагреватель должен не просто греть, а поддерживать заданную температуру воды, воздуха или оборудования, одного ТЭНа недостаточно. Нужны измерение температуры, логика включения и защита от аварийного перегрева.

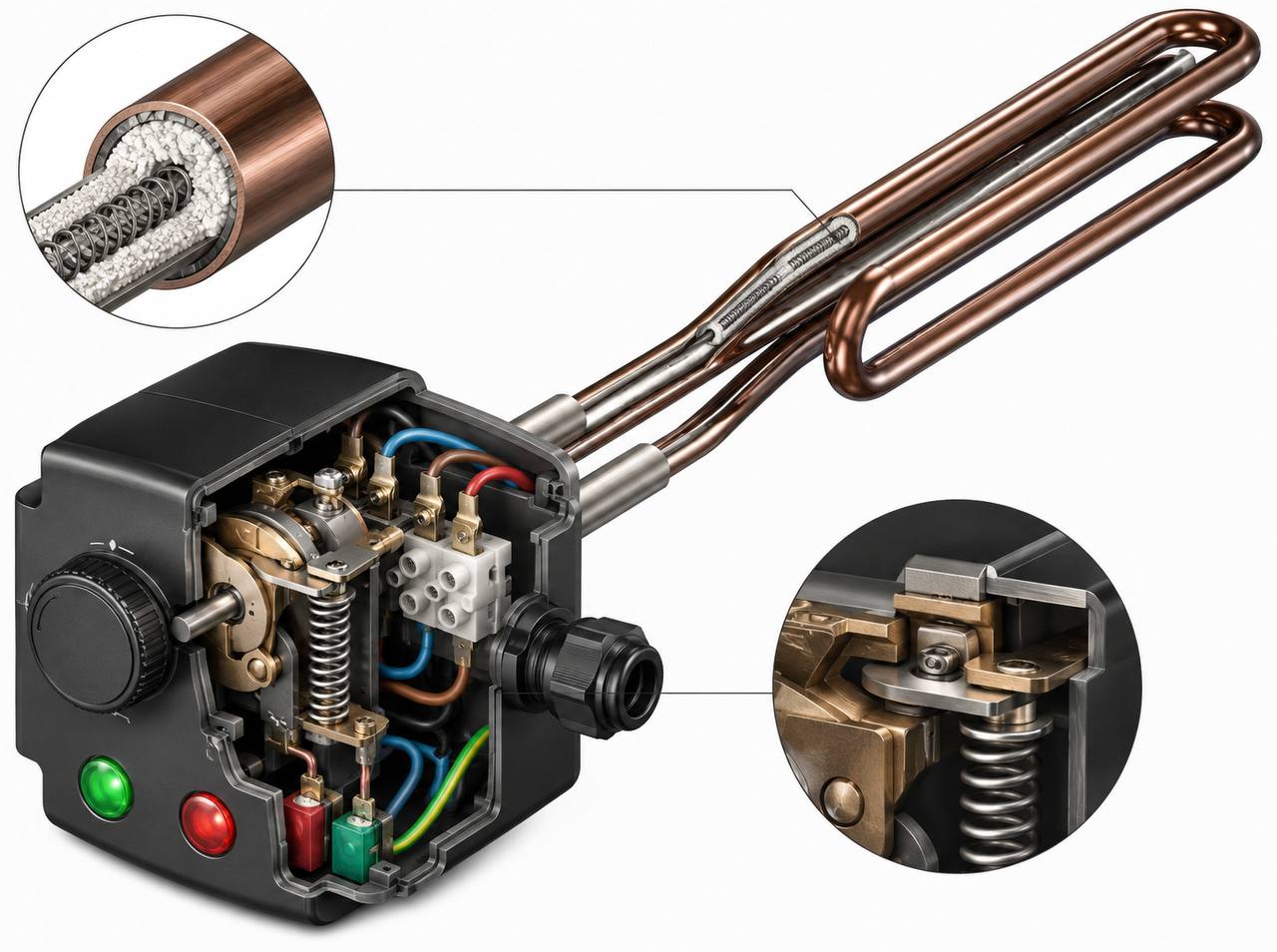

Иллюстрация ТЭНа с отдельным управляющим корпусом и температурной регулировкой.

Из чего состоит система

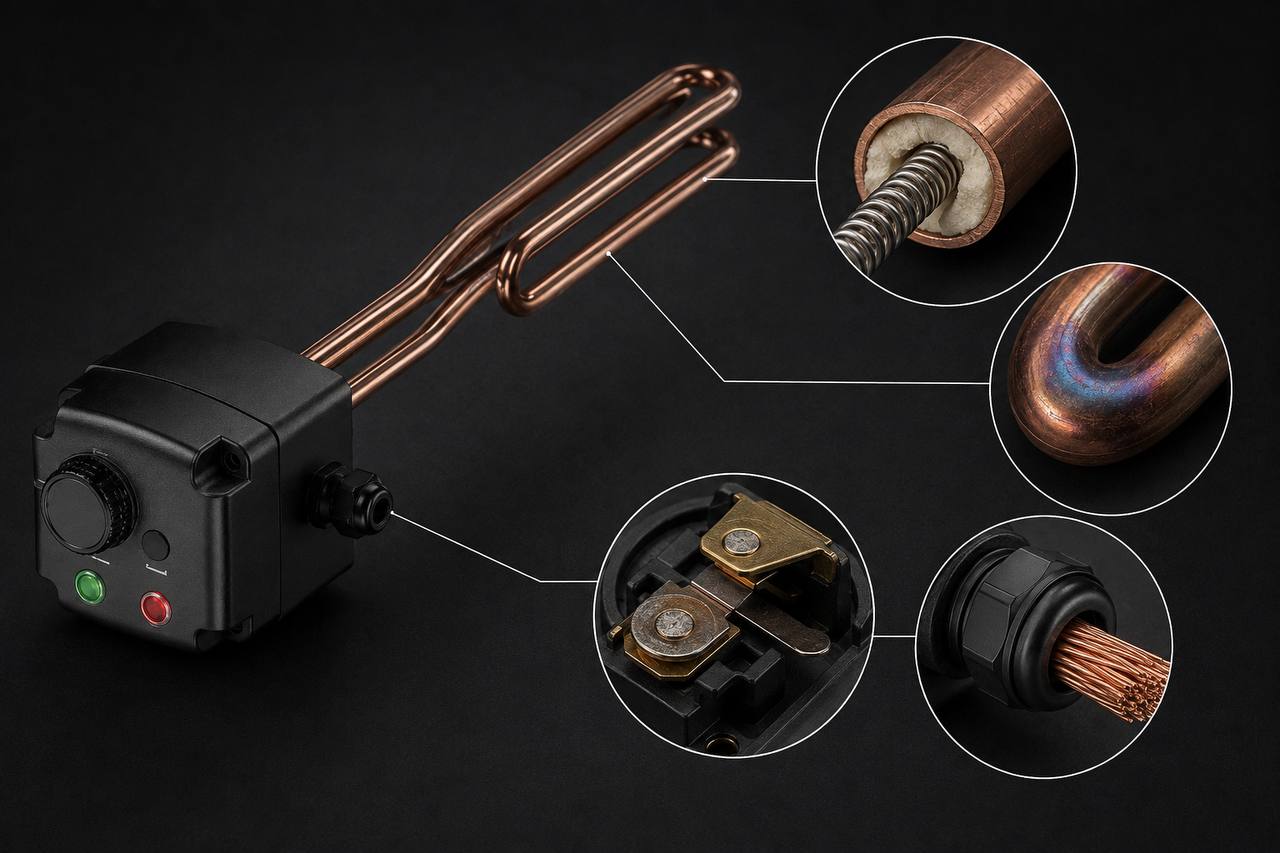

Нагревательная трубка, термостатический корпус, кабельный ввод и контактный узел.

Типовая система включает трубчатый нагреватель, датчик или чувствительный элемент, терморегулятор, клеммное подключение, выводной кабель и корпус. На иллюстрациях показана логика конструкции: нагревательная трубка, внутренний сопротивительный элемент, изоляционный наполнитель, регулирующий механизм и индикация.

Как работает регулирование

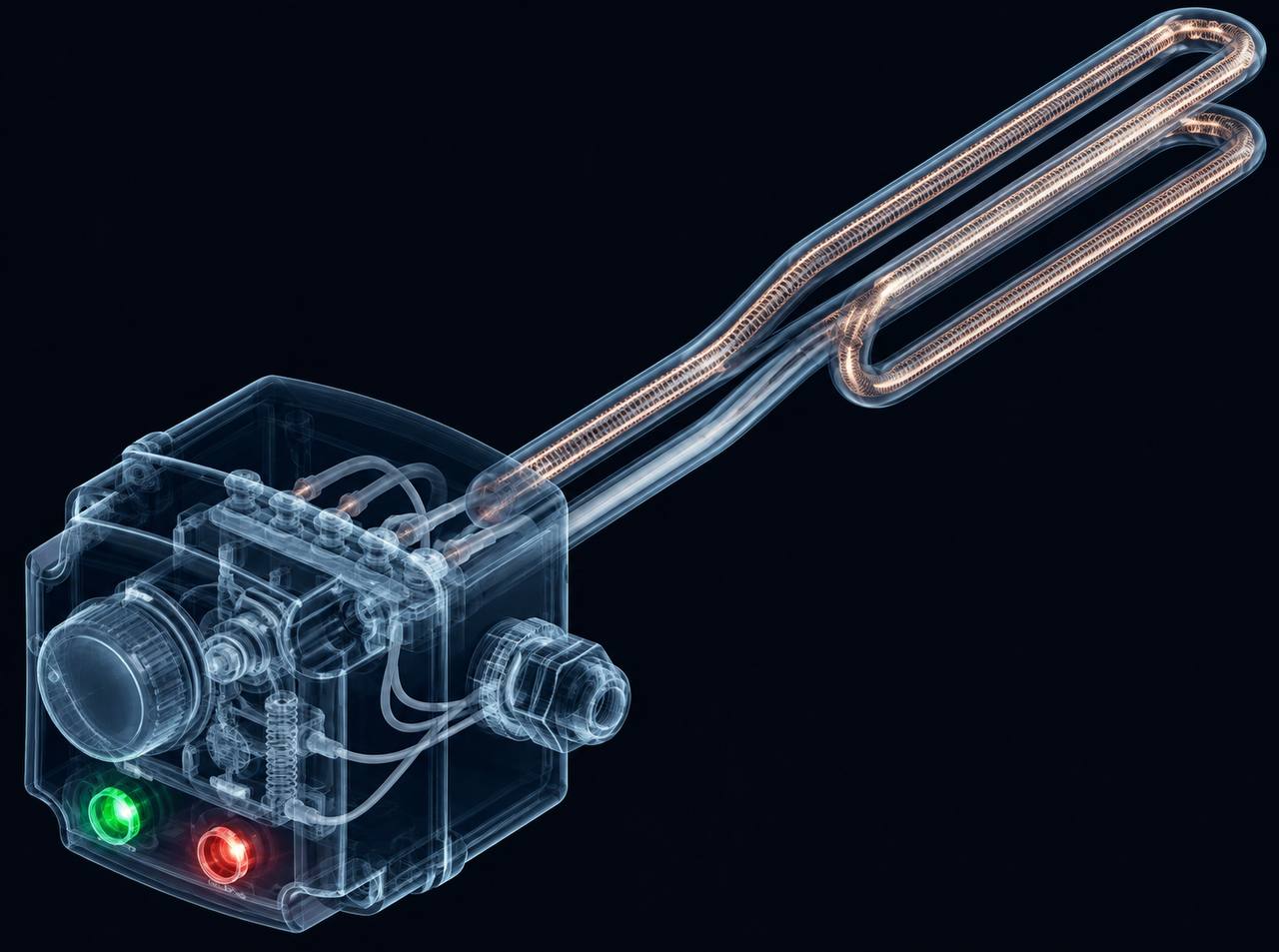

Условная визуализация внутренней связи нагревателя и управляющего корпуса.

При температуре ниже уставки управляющее устройство подаёт команду на нагрев. При достижении заданного значения нагрев отключается или работает в другом режиме. Конкретная точность зависит от датчика, места его установки, инерции среды, мощности ТЭНа и алгоритма контроллера.

Где применяют

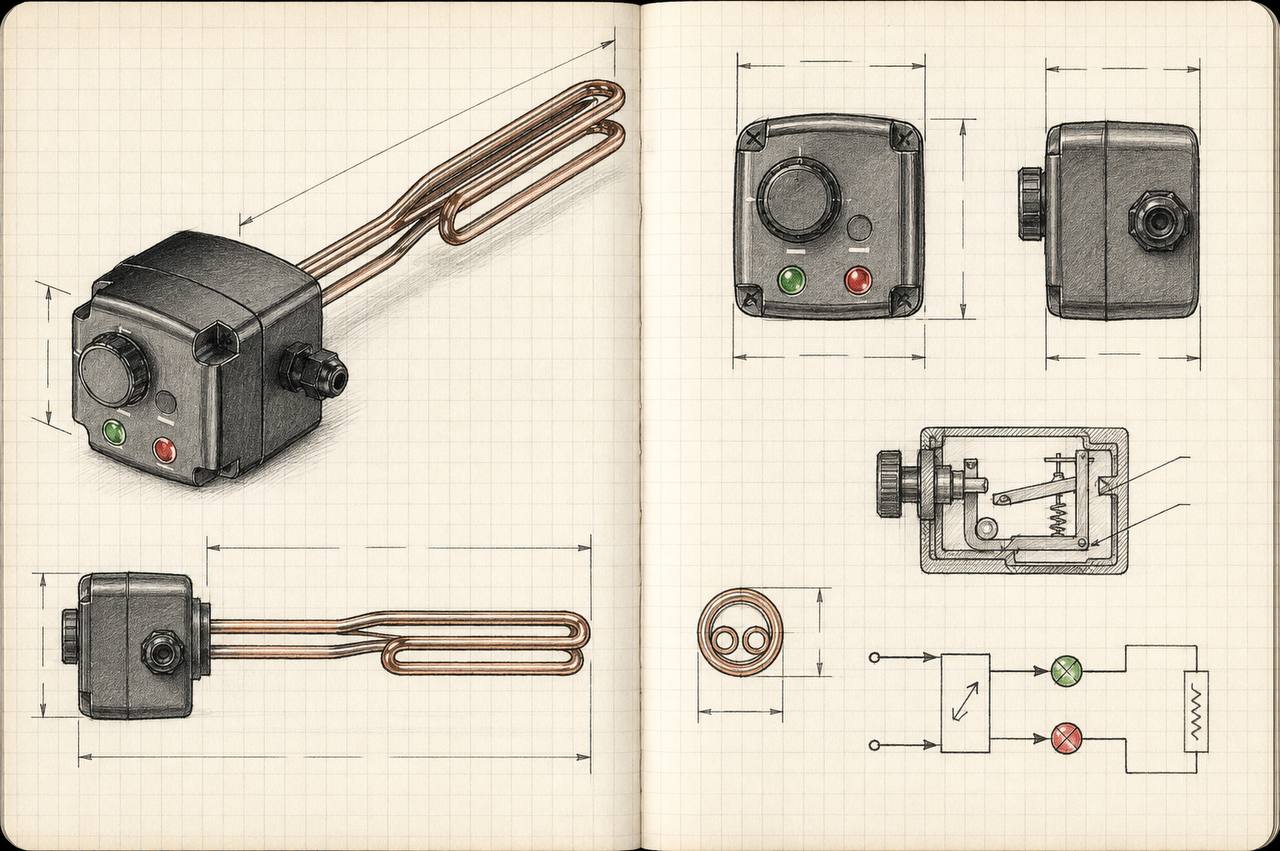

Эскиз для определения габаритов и компоновки — не рабочий чертёж.

• бойлеры, баки и водонагреватели;
• технологические ёмкости;
• небольшие воздушные установки и сушильные узлы;
• поддержание температуры жидкости и оборудования;
• модернизация узлов, где нужна заданная температура вместо ручного включения.

Что проверить перед подбором

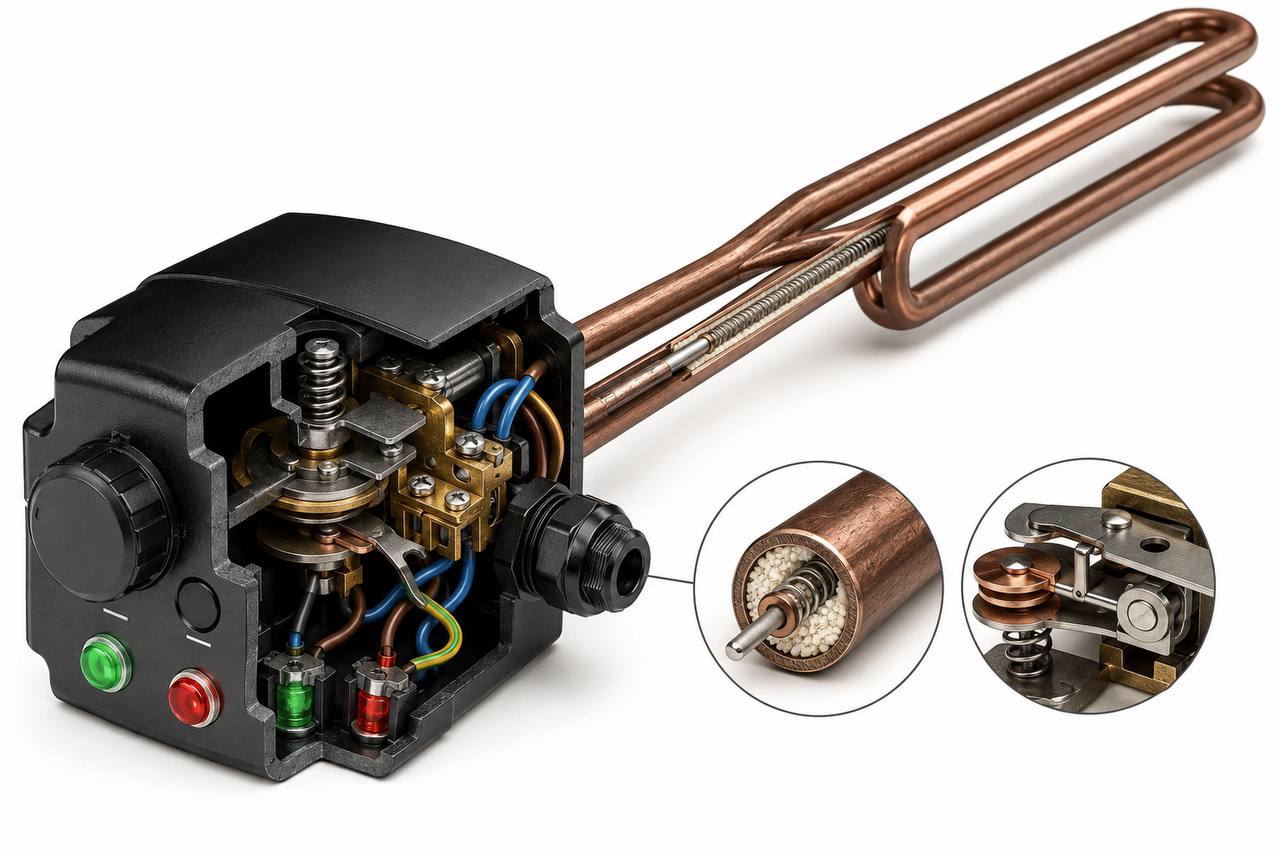

Разрез корпуса управления и нагревательной трубки.

• среду: вода, воздух, масло или технологическая жидкость;
• мощность и напряжение;
• рабочий диапазон температур;
• расположение датчика и место установки ТЭНа;
• нужна ли защита от сухого хода и независимый ограничитель;
• тип выводов, кабеля и степень защиты корпуса.

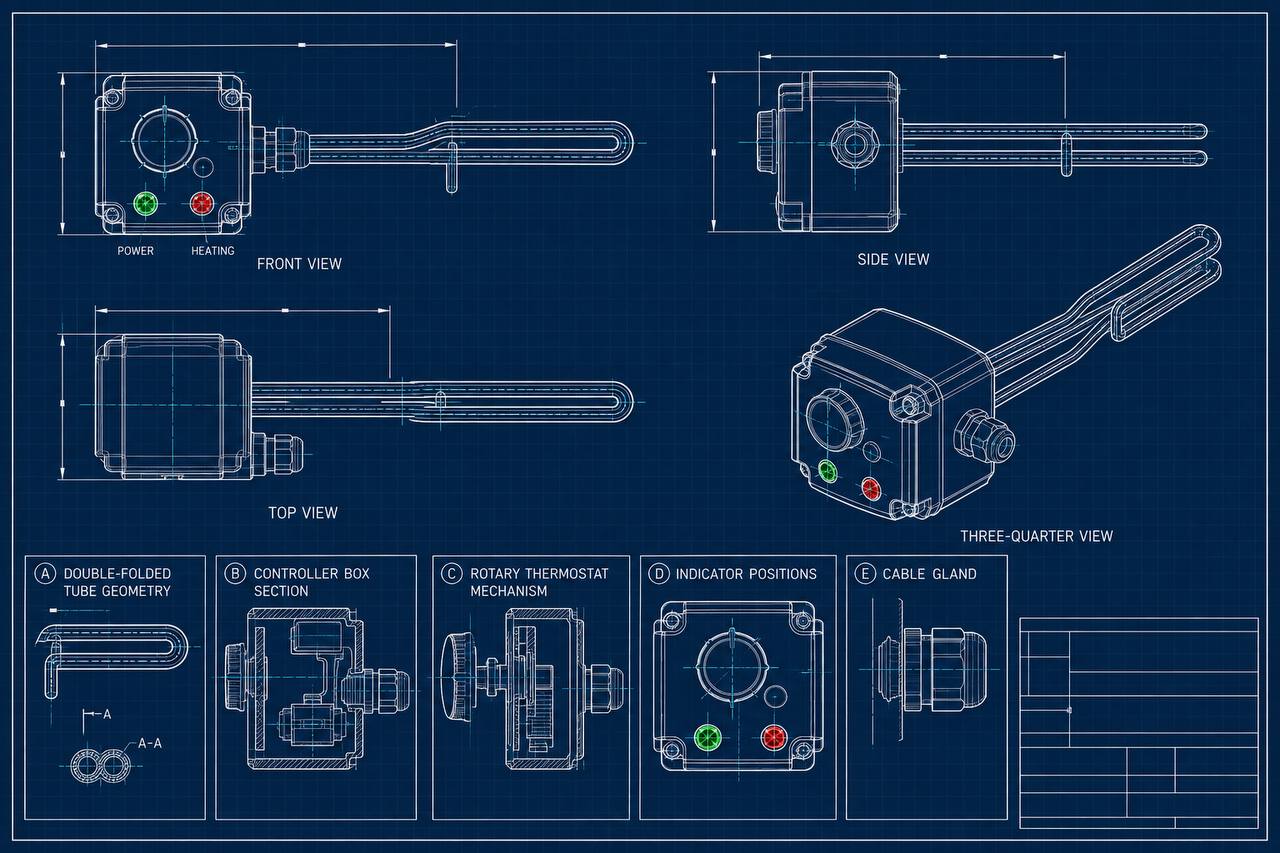

Схематический вид внутренних узлов и контактной группы.

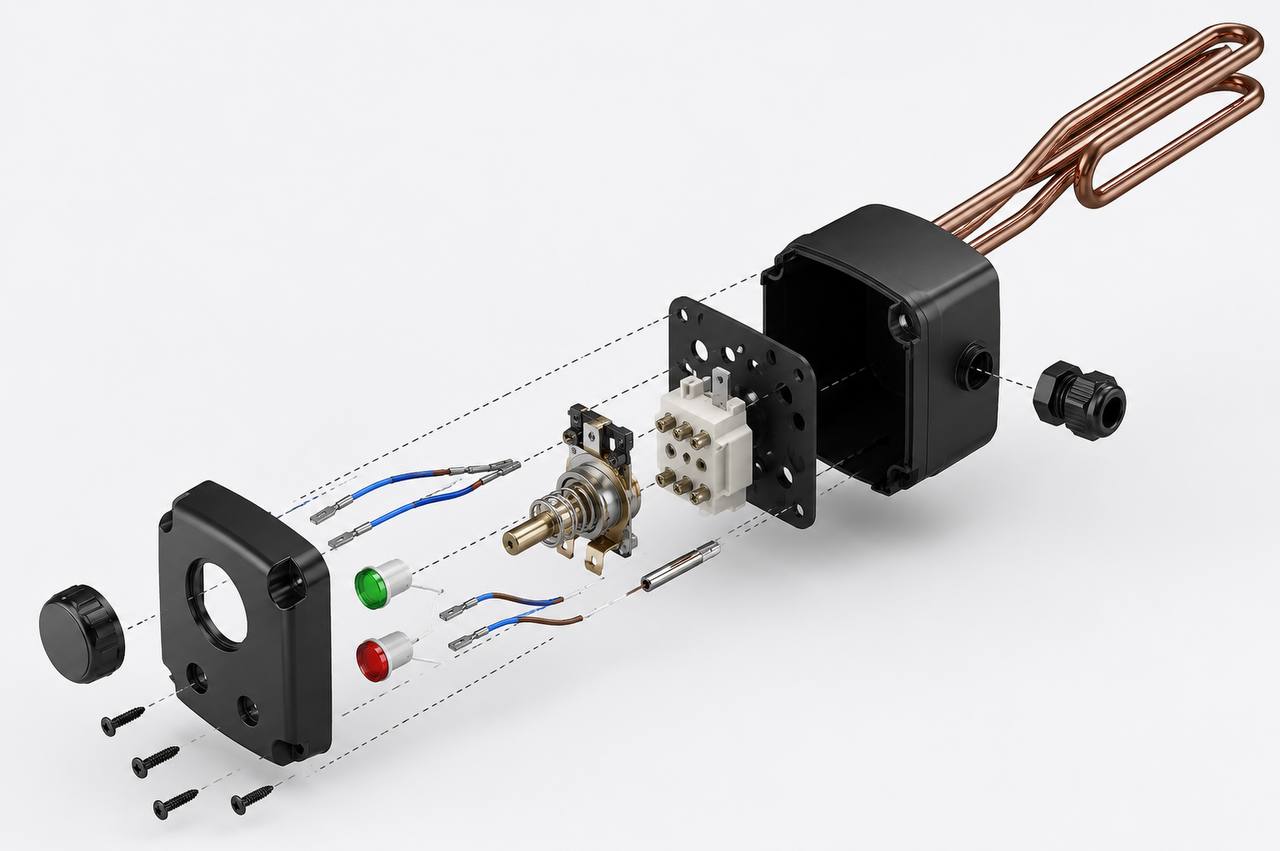

Разборка корпуса: ручка, лицевая панель, контактный механизм, клеммы и кабельный ввод.

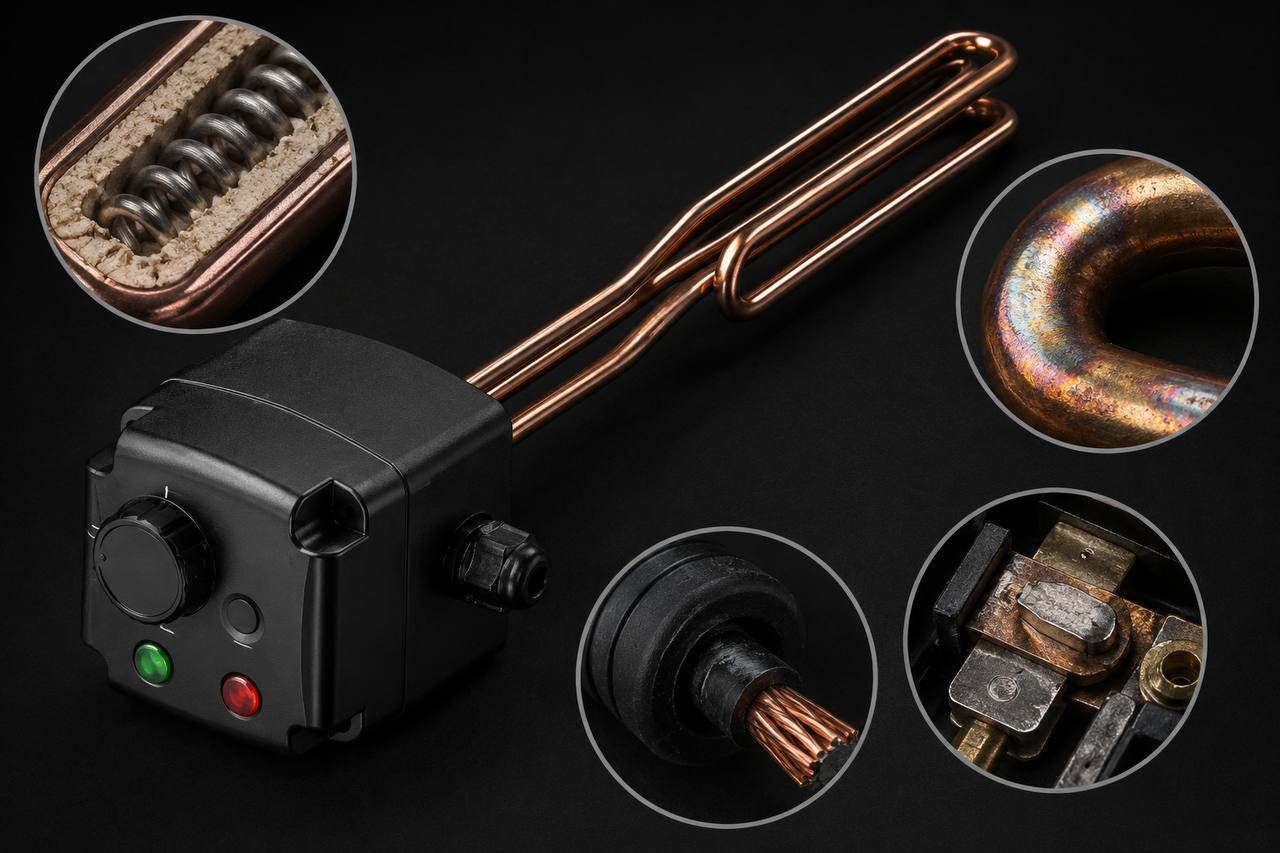

Внутренняя структура трубчатого нагревателя и управляющего узла.

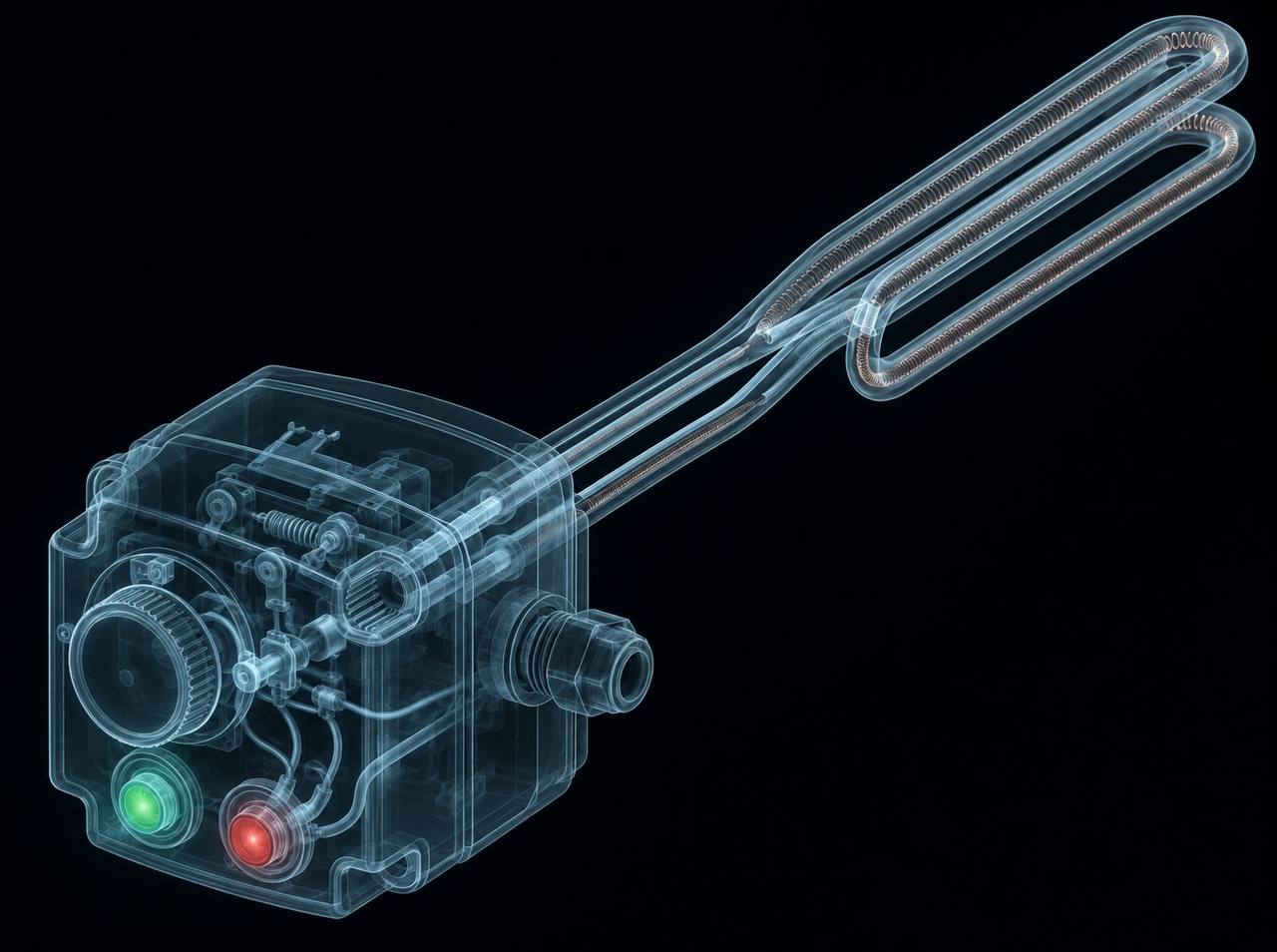

Условная прозрачная визуализация элементов управления и нагрева.

Частые вопросы
