Что такое кламп DN50 и чем он отличается от дюймового обозначения?

Кламп 2 дюйма соответствует условному проходу DN50. Наружный диаметр патрубка — 50,5 мм по стандарту ISO 2852 / DIN 32676. Хомут кламп стягивает два торцевых фланца и уплотнительное кольцо без болтов и прокладочных пазов. Соединение разбирается без инструмента за 10-15 секунд.

Для каких сред применяется ТЭН с кламп-соединением 4,5 кВт?

Молоко, вода, CIP-растворы (каустическая сода, азотная и лимонная кислота), рассолы, пиво, соки. Мощность 4,5 кВт позволяет нагревать до 200-400 литров в час до рабочей температуры 65-85°C без риска перегрева поверхности трубки при правильном расчёте удельной нагрузки.

Почему для пищевых сред выбирают нержавейку 12Х18Н10Т?

12Х18Н10Т (аналог AISI 321) — аустенитная нержавейка с добавкой титана. Выдерживает CIP-мойку горячим каустиком при 80-90°C без питтинговой коррозии. Трубка ТЭНа цельнотянутая, без швов — нет зон концентрации кислоты и загрязнений. Альтернатива — AISI 316L (зарубежный аналог), но в России под пищевые ТЭНы чаще применяют именно 12Х18Н10Т.

Как заказать ТЭН с кламп-креплением по своим размерам?

Отправьте чертёж или фото существующего ТЭНа через форму на сайте. Если чертежа нет — укажите: диаметр трубки ТЭНа, длину рабочей части, мощность, напряжение (220 или 380 В), материал оболочки, тип кламп-фланца (DN40/DN50/DN65). Срок изготовления 7-14 рабочих дней, минималка 1 штука.

Какое уплотнительное кольцо использовать в кламп-соединении с ТЭНом?

Для пищевых сред — EPDM (этилен-пропиленовый каучук, до 120°C) или силикон (до 200°C, подходит для стерилизации паром). EPDM стоит дешевле и используется в 80% CIP-линий. Силикон — при SIP-обработке острым паром или температурах выше 120°C. PTFE (тефлон) применяют при агрессивных кислотах или когда требуется нулевое поглощение запаха.

Чем ТЭН с кламп-фланцем отличается от стандартного фланцевого ТЭНа?

Классический фланец (ГОСТ или ANSI) крепится болтами на 4-8 точках. Кламп фиксируется одним хомутом за несколько секунд. Это принципиально при частой разборке для мойки. Кламп-соединение не требует выравнивания болтовых отверстий, занимает меньше места и не имеет резьбовых элементов, которые забиваются продуктом.

ТЭН с креплением кламп 2 дюйма 4,5 кВт для герметичного монтажа

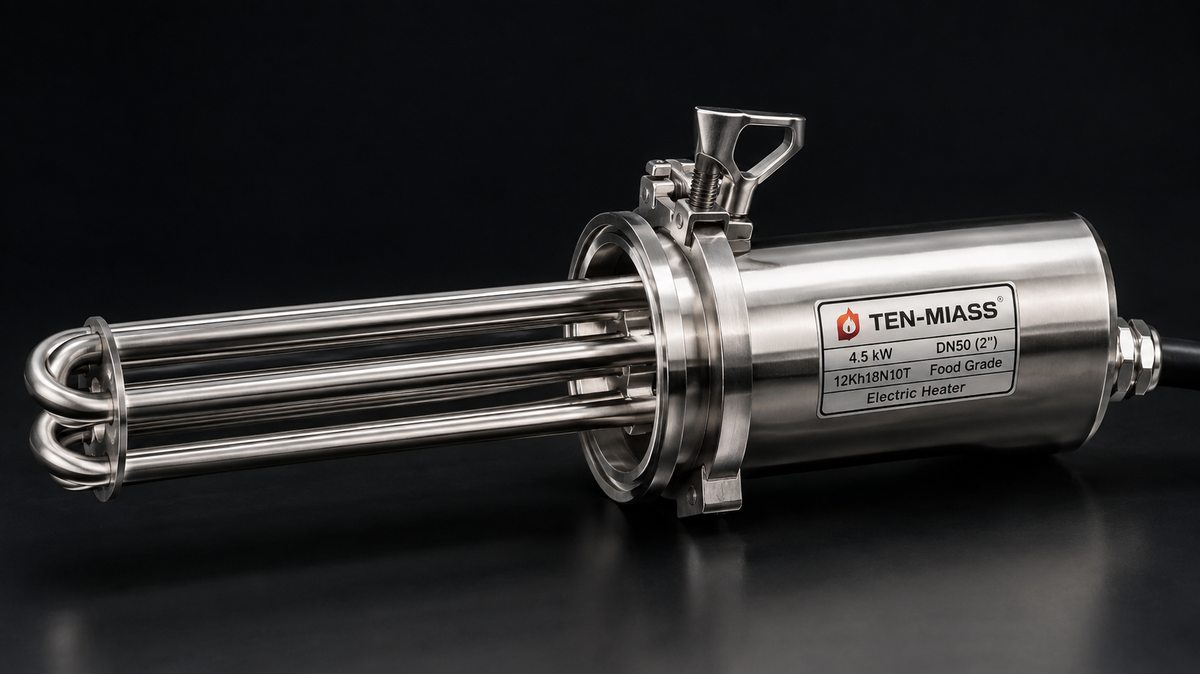

ТЭН с кламп-соединением DN50 2 дюйма 4,5 кВт из нержавейки 12Х18Н10Т

На молочном заводе плановая мойка CIP идёт каждые 8 часов. Нагреватель моечного раствора разбирают, промывают и собирают снова. С болтовым фланцем это занимает 15-20 минут и требует двух человек с ключами. С кламп-соединением — 30 секунд одной рукой. Именно под такой ритм работы делается ТЭН с кламп-креплением DN50.

Что такое кламп-соединение и почему DN50

Кламп (clamp, tri-clamp) — это быстроразъёмное фланцевое соединение по стандарту ISO 2852 / DIN 32676. Два патрубка с полукруглыми буртами стягиваются одним хомутом. Между буртами — уплотнительное кольцо. Никаких болтов, никаких пазов для продуктовых остатков.

DN50 (2 дюйма) — наиболее распространённый размер в линиях пищевого производства с трубопроводами диаметром 50-52 мм. Наружный диаметр патрубка кламп DN50 составляет 50,5 мм. Под этот стандарт выпускается большинство клапанов, насосов и теплообменников в молочной, пивоваренной и фармацевтической промышленности.

Таблица кламп-соединений: DN40, DN50, DN65

Параметр	DN40 (1,5")	DN50 (2")	DN65 (2,5")
Наружный диаметр патрубка, мм	38,1	50,5	63,5
Диаметр хомута (OD), мм	64	77,5	91
Типовое уплотнение	EPDM / силикон	EPDM / силикон	EPDM / силикон
Применение	Малые резервуары, лаборатории	CIP-линии, пастеризаторы, ванны	Крупные ёмкости, пивоварни
Рабочее давление, бар	до 10	до 10	до 7

Почему 4,5 кВт и что это означает на практике

Мощность 4,5 кВт — оптимум для нагрева жидкостей в пищевых резервуарах объёмом 100-400 литров. Расчёт прост: чтобы поднять 200 литров воды с 15°C до 80°C за 1 час, нужно около 3,8 кВт. Запас 0,7 кВт компенсирует теплопотери через стенки ёмкости.

Для CIP-раствора (2-3% каустик при 75-80°C) картина похожая. При нагреве рассола или кисломолочных сред учитывают плотность и теплоёмкость — конкретный расчёт делаем под заказ.

Удельная поверхностная нагрузка трубки ТЭНа для пищевых жидкостей — не более 3-4 Вт/см². При 4,5 кВт и стандартной длине рабочей части 300-400 мм это условие соблюдается при диаметре трубки 10-14 мм.

Материал оболочки: нержавейка 12Х18Н10Т

12Х18Н10Т — аустенитная нержавеющая сталь с добавкой титана (российское обозначение, зарубежный близкий аналог — AISI 321). Цельнотянутая трубка без сварных швов. Применяется в пищевом оборудовании по требованиям ТР ТС 021/2011 («О безопасности пищевой продукции»).

Ключевые свойства в контексте ТЭНа:

Устойчивость к горячему каустику (NaOH 2-3%, 80°C) при CIP-мойке
Отсутствие питтинговой коррозии при контакте с хлоридами (молоко, рассол)
Рабочая температура поверхности до 600°C — запас по режимам нагрева
Немагнитная — не собирает металлические частицы в продукте

Если линия работает с агрессивными кислотами (соляная, серная), уточняйте — для таких сред рассматриваем AISI 316L (10Х17Н13М2Т в российской маркировке).

Конструкция: как устроен ТЭН под кламп

Стандартный патронный ТЭН — это трубка с нагревательной спиралью внутри, заполненная периклазом (MgO). К ТЭНу добавляется кламп-головка: фланец с буртом DN50, приваренный к патрубку или к коллектору нескольких трубок. Именно в этот бурт упирается хомут кламп и прижимает уплотнительное кольцо.

Варианты исполнения, которые мы делаем по чертежу:

Одиночный ТЭН в кламп-патрубке (1 трубка, прямая или U-образная)
Блок из 2-4 трубок на одном кламп-фланце
ТЭН с кламп-входом и резьбовым выходом для соединения с датчиком температуры

Диаметр трубки ТЭНа: 8-16 мм. Длина рабочей части: 100-1500 мм. Выводы: под клеммы или с кабелем RKGT в силиконовой изоляции.

Уплотнение в кламп-соединении: EPDM или силикон

EPDM (этилен-пропиленовый каучук) — стандартный выбор для молочных, пивоваренных и соковых линий. Рабочая температура до 120°C, отличная стойкость к каустику и перекиси водорода. Цена уплотнения DN50 — 50-150 рублей.

Силикон (MVQ) применяют при SIP-обработке острым паром (130-145°C) или когда нормативы требуют нулевого запаха. Чуть хуже переносит концентрированный каустик выше 80°C, зато выдерживает автоклавирование.

PTFE (тефлон) — для сред с агрессивными кислотами или там, где резина неприемлема по регламенту. Не эластичен, требует более плотной затяжки хомута.

Производим ТЭНы с кламп-соединением по вашему чертежу или образцу.
Минималка 1 штука. Срок 7-14 рабочих дней. Отгрузка СДЭК/ПЭК по РФ и в Казахстан.

Отправить чертёж/фото для расчёта

Параметры для заказа

Чтобы рассчитать и изготовить ТЭН с кламп-фланцем, потребуются следующие данные:

Размер кламп: DN40 / DN50 / DN65 (или дюймовое обозначение 1,5" / 2" / 2,5")
Мощность: в вашем случае 4,5 кВт. Если под другую задачу — укажите объём, среду, нужное время нагрева
Напряжение: 220 В (однофазный) или 380 В (трёхфазный)
Материал трубки: 12Х18Н10Т (стандарт для пищевых сред) или другой
Длина рабочей части или общий габарит ТЭНа
Диаметр трубки: если не указан — подберём из расчёта удельной нагрузки

Если есть вышедший из строя ТЭН — достаточно фотографий с разных сторон и размеров штангенциркулем. Сделаем точную копию.
