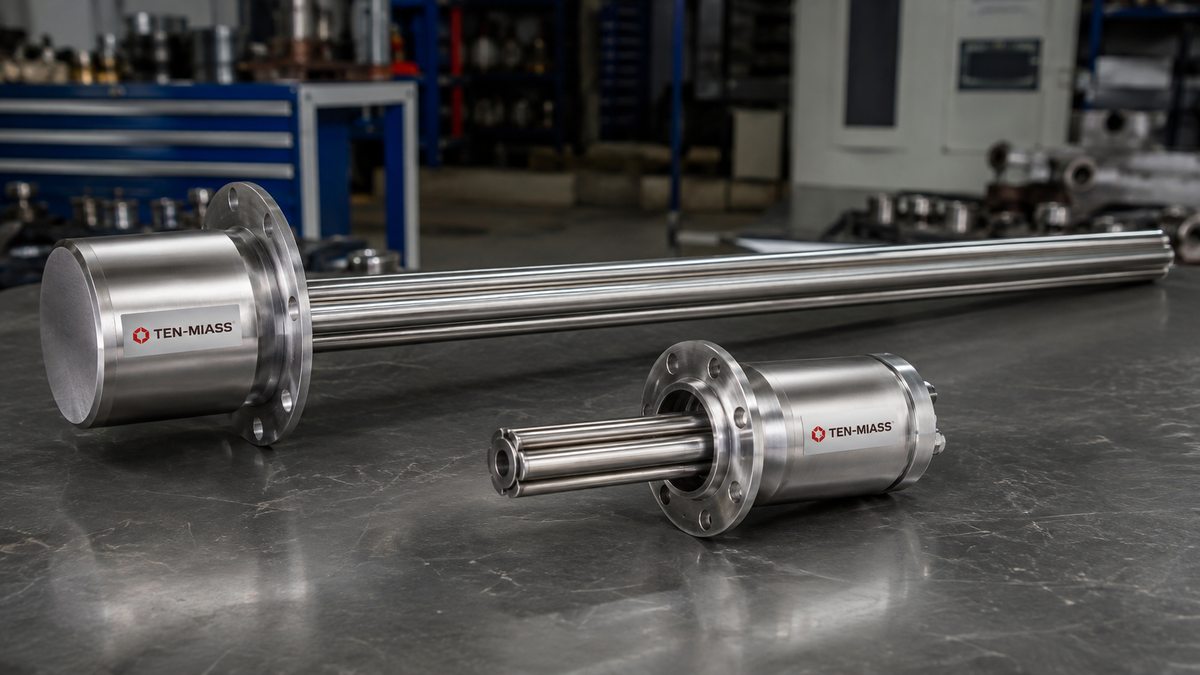

Когда говорят «длина ТЭН», имеют в виду длину рабочей трубки от фланца до конца. Именно эта часть уходит в жидкость. Чем она длиннее, тем больше площадь нагрева и тем выше допустимая мощность при той же удельной нагрузке на поверхность.
Что определяет выбор длины
Первый вопрос, который нужно выяснить — глубина бака от фланцевого отверстия до дна. Если бак глубиной 400 мм, туда физически войдёт только ТЭН с рабочей частью до 380 мм. ТЭН на 1000 мм — нет.
Второй вопрос — схема укладки. Прямая трубка 1000 мм требует бак глубиной не менее 1000 мм. Но если трубку согнуть в U-образную петлю, тот же ТЭН помещается в бак глубиной от 500 мм: оба конца трубки выходят через фланец, петля уходит вниз. Площадь нагрева остаётся прежней, мощность не меняется.
Расчёт мощности: 1000 мм против 350 мм
Мощность фланцевого ТЭН определяется площадью поверхности трубки и удельной поверхностной мощностью (УПМ). Для нагрева воды УПМ обычно берут 3–5 Вт/см², безопасный средний диапазон — 4 Вт/см².
Для трубки диаметром 12 мм считается так:
- Длина 1000 мм: площадь = π × 0,012 м × 1,0 м = 0,0377 м² = 377 см². При 4 Вт/см² получаем 1508 Вт — примерно 1,5 кВт.
- Длина 350 мм: площадь = π × 0,012 м × 0,35 м = 0,0132 м² = 132 см². При 4 Вт/см² получаем 528 Вт — примерно 0,5 кВт.
| Параметр | ТЭН 1000 мм, ∅12 мм | ТЭН 350 мм, ∅12 мм |
|---|---|---|
| Площадь поверхности | 377 см² | 132 см² |
| Мощность при 4 Вт/см² | ~1,5 кВт | ~0,5 кВт |
| Схема укладки | Прямая или U-образная | Только прямая |
| Минимальная глубина бака | 500 мм (U) / 1000 мм (прямой) | 370–380 мм |
| Типичное применение | Промышленные баки, крупные бойлеры | Малые бойлеры, накопительные ёмкости |
Если нужна мощность выше при той же длине трубки — увеличивают диаметр трубки или поднимают УПМ. Но УПМ выше 5 Вт/см² для воды не рекомендуется: начинается интенсивное отложение накипи, ресурс ТЭН падает в несколько раз.
Фланцы и штуцеры
Под бытовые и полупромышленные бойлеры чаще всего идёт фланец DN50 — наружный диаметр около 60 мм. Для промышленных баков большого объёма ставят DN80 или DN100.
Резьба штуцеров (клеммных выводов) — G1½" в большинстве случаев. G2" встречается на мощных ТЭН для котлов. При заказе нужно указывать оба параметра: тип фланца и резьбу штуцеров.
Материал трубки
Для воды работают два варианта нержавейки:
- AISI 304 — для обычной водопроводной воды без агрессивных примесей.
- AISI 321 (12Х18Н10Т) — наш дефолт для промышленных заказов и сред с повышенной жёсткостью, кислотностью или температурой выше 100°C. Стабилизирована титаном, меньше подвержена межкристаллитной коррозии при нагреве.
Когда брать 1000 мм, когда 350 мм
ТЭН 1000 мм нужен, если бак достаточно глубокий и требуется мощность в диапазоне 1,5–3 кВт из одного фланцевого отверстия. U-образное исполнение снимает ограничение по глубине.
ТЭН 350 мм — когда задача скромная: небольшой накопительный бак, бойлер на 50–100 литров, точечный подогрев жидкости. Мощность 0,5 кВт в таких случаях достаточна.
Если ни одна из стандартных длин не подходит под геометрию бака — изготавливаем по чертежу с любой длиной рабочей части. Минималка — 1 штука, срок — 7–14 рабочих дней.
