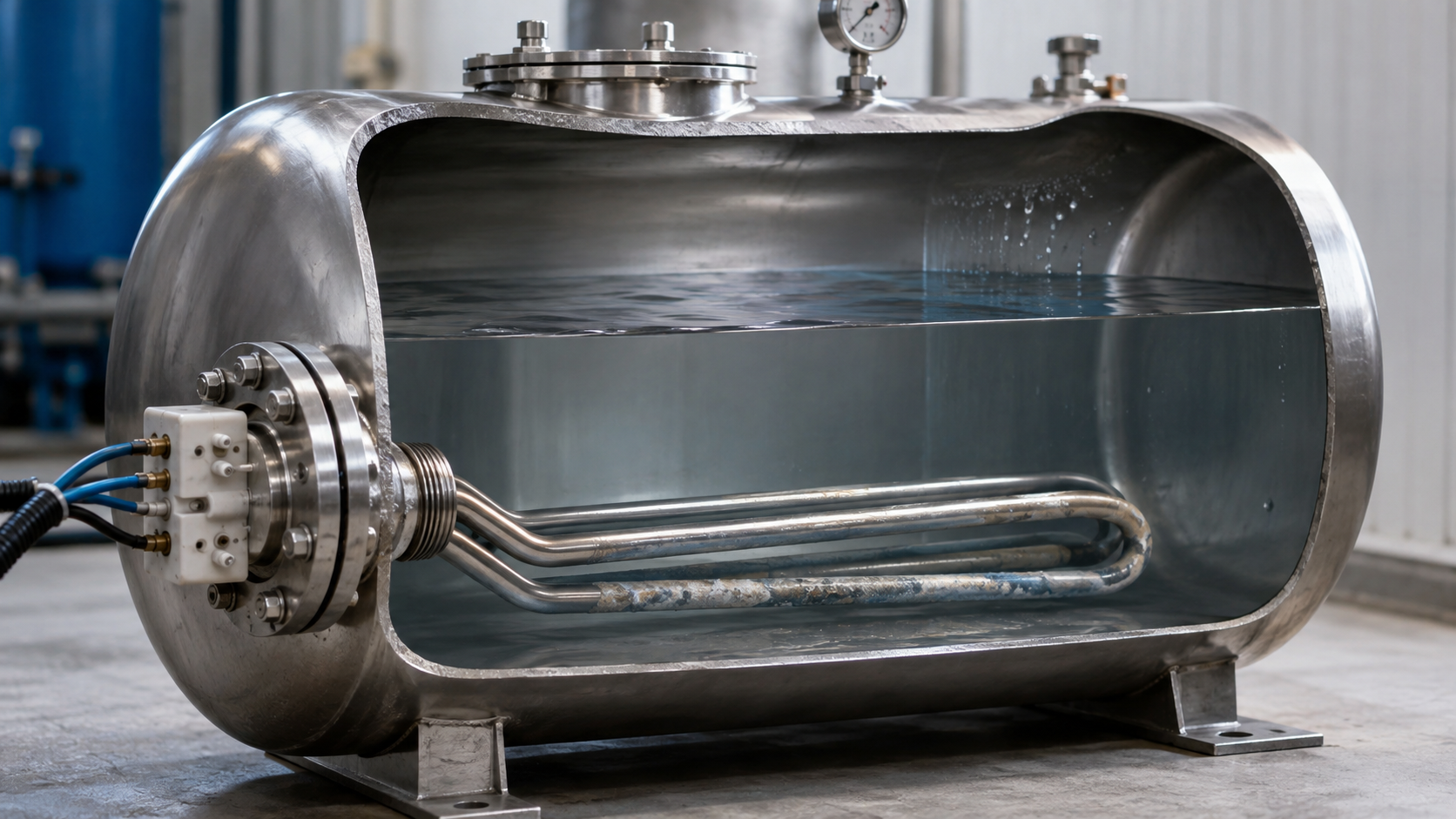

Можно ли управлять ТЭНом регулятором тёплого пола: расчёт тока, ограничения и условия применения

Регулятор тёплого пола и промышленный трубчатый электронагреватель — устройства разного класса, но вопрос возникает регулярно: можно ли сэкономить на терморегуляторе и поставить бытовой «тёплый пол» на ТЭН в сушильном шкафу или баке. Если коротко — да, но только после расчёта тока и с оговорками. Сначала цифры, потом условия.

Чем регулятор тёплого пола отличается от термостата для ТЭН

Регулятор тёплого пола — это комнатный термостат с выносным датчиком температуры и силовым ключом. Внутри стоит либо реле, либо симистор, который коммутирует один канал нагрузки. Управляющий сигнал снимается с NTC-термистора — в большинстве моделей это датчик 10 кОм. Диапазон задания у «тёплых полов» ограничен: обычно 5–40 °C, хотя часть моделей имеет расширенный режим до 90 °C. Для промышленного ТЭН такого диапазона часто недостаточно: в сушильной камере нужно держать 120–180 °C, в масляной ванне — 60–90 °C, в экструдере — 220–250 °C.

Силовой ключ регулятора рассчитан на ток не более 10–16 А. При напряжении 230 В это соответствует мощности нагрузки 2,3–3,68 кВт. Плёночный тёплый пол или нагревательный кабель потребляют 150–200 Вт/м², поэтому встроенное реле не видит перегрузки. ТЭН, в отличие от кабеля, жёстко задан мощностью: 2 кВт, 3 кВт, 4,5 кВт и выше, и коммутатор должен быть подобран по фактическому току с запасом.

Расчёт тока ТЭН для регулятора тёплого пола

Ток однофазной резистивной нагрузки определяется по формуле I = P / U. Для ТЭН 2 кВт при 230 В: I = 2000 / 230 ≈ 8,7 А. Номиналы 10 А или 16 А формально подходят, но рабочую точку нужно брать с запасом. ГОСТ 13268-88 допускает отклонение мощности +5/−10 % — реальный ТЭН 2 кВт может потреблять 2100 Вт, а ток составит 9,1 А вместо 8,7 А. Запас по току в 20 % — нижняя граница для стабильной работы контактов. При реле 10 А ТЭН на 2 кВт окажется на пределе: 9,1 А при допустимых 8 А с учётом запаса. Правильный выбор для 2 кВт — реле 16 А.

Вывод простой: регулятор тёплого пола 16 А может управлять ТЭН мощностью до 3 кВт. Для ТЭН свыше 3 кВт используйте термостат + контактор или тиристорный регулятор с ШИМ.

Сопротивление ТЭН рассчитывается по формуле R = U² / P. Для 2 кВт при 230 В: R = 52900 / 2000 ≈ 26,5 Ом. Измерив сопротивление мультиметром перед монтажом, вы подтверждаете соответствие паспортной мощности и ТЗ.

Когда использовать регулятор тёплого пола для ТЭН можно

Регулятор тёплого пола стоит в разы дешевле промышленного терморегулятора, и для простых задач он оправдан:

• Сушильный шкаф с патронным ТЭН до 2–3 кВт. Температура 50–90 °C, допустима погрешность ±2–3 °C. Выносной датчик прикрепляется к корпусу ТЭН или устанавливается в гильзу.
• Подогрев технической воды или щелочного раствора в баке до 60–90 °C, если не требуется высокой точности и нет требований по взрывозащите.
• Термостатирование масляной ванны — толщина стенки и теплоёмкость масла дают высокую инерционность, поэтому релейный гистерезис не создаёт резких колебаний температуры.

Важно, чтобы несущая оболочка ТЭН соответствовала среде. Для сухих и масляных сред подходит сталь 10, для воды и пара — AISI 304 (08Х18Н10), для пищевых растворов — цельнотянутая труба 12Х18Н10Т. Диаметр патронного ТЭН от 4 до 32 мм, длина от 30 до 6000 мм.

Пример из практики: было/стало. В цехе сушильный шкаф с ТЭН 2,2 кВт работал без регулировки. Загрузка — полимерные корпуса, сушка велась в ручном режиме: оператор включал нагрев, выключал при достижении 70 °C по настенному термометру, затем снова включал. Цикл растягивался на 4–6 часов, часть деталей уходила в брак из-за перегрева. После установки регулятора тёплого пола с диапазоном до 90 °C и датчиком в гильзе зоны контроля задание выставили на 75 °C. Гистерезис релейного режима ±2 °C. Время цикла сократилось до 3 часов, расход электроэнергии упал на 18 % — за счёт отсутствия «холостого» перегрева и повторных циклов.

Когда ТЭН регулятором тёплого пола управлять нельзя

1. Трёхфазный ТЭН. Если нагреватель включён звездой или треугольником на 380 В, один регулятор тёплого пола коммутирует только одну фазу. Остальные две остаются под напряжением — ТЭН продолжит греться. Для отключения всех трёх фаз нужен трёхфазный контактор с катушкой 220 В и термостат.
2. Мощность выше 3 кВт на 230 В. Даже при номинале реле 16 А и запасе 20 % (13 А) ТЭН мощностью 3,5 кВт потребляет 15,2 А — контакты будут перегреваться, срок службы реле сократится в разы.
3. Взрывоопасная зона. В лакокрасочных цехах, на складах ЛВЖ, у ёмкостей с топливом регулятор тёплого пола с корпусом из АБС-пластика не имеет искробезопасных параметров. Нужен термостат с Ex-d или термопреобразователь во взрывозащищённом исполнении.
4. Точный процесс с ПИД-законом. Для экструдера, термопластавтомата, линии полимеризации нужно ПИД-регулирование и управление через твёрдотельное реле или тиристорный регулятор. Релейный гистерезис бытового регулятора даёт колебания ±3–5 °C у поверхности ТЭН.

Уточнение по ГОСТ: для промышленных ТЭН боковое отклонение по мощности +5/−10 % — это обязательный допуск, а не рекомендательный. Поэтому приведённый расчёт «с запасом по току» обязателен при выборе любого регулятора.

Как подключить ТЭН через регулятор тёплого пола

Схема состоит из четырёх шагов. Сначала обесточиваем линию, проверяем отсутствие напряжения индикатором. Затем подключаем питание к клеммам регулятора. Выход регулятора ведём на ТЭН. Датчик подключаем к соответствующим контактам и устанавливаем в зону контроля. Перед включением измеряем сопротивление изоляции ТЭН мегаомметром — не ниже 20 МОм при 500 В постоянного тока.

Нюансы настройки:

• Гистерезис. У большинства моделей «тёплый пол» имеет фиксированный гистерезис 1 °C или 2 °C. Для масляной ванны с высокой инерционностью выбирайте модель с регулируемым гистерезисом.
• Расположение датчика. Если датчик закрепить на поверхности ТЭН, он будет фиксировать нагрев самого нагревателя, а не среды. Ставьте датчик в гильзу, погружённую в среду, или на расстоянии 20–50 мм от ТЭН.
• Верхний предел. Стандартный режим «тёплый пол» ограничен 40 °C. Для промышленных задач нужна модель с программируемым верхним пределом до 90 °C — проверяйте этот параметр в паспорте изделия.

Терморегулятор тёплого пола как временное решение

В промышленной эксплуатации регулятор тёплого пола удобен как временное решение на период пусконаладки или для ТЭН малой мощности во вспомогательном оборудовании. Для постоянной работы с ТЭН свыше 3 кВт или трёхфазным включением лучше сразу закладывать контактор и промышленный термостат с диапазоном до 200–300 °C и погрешностью ±0,5–1 °C. Тогда отказ реле не остановит процесс, а замена датчика не потребует перестройки всей системы.
