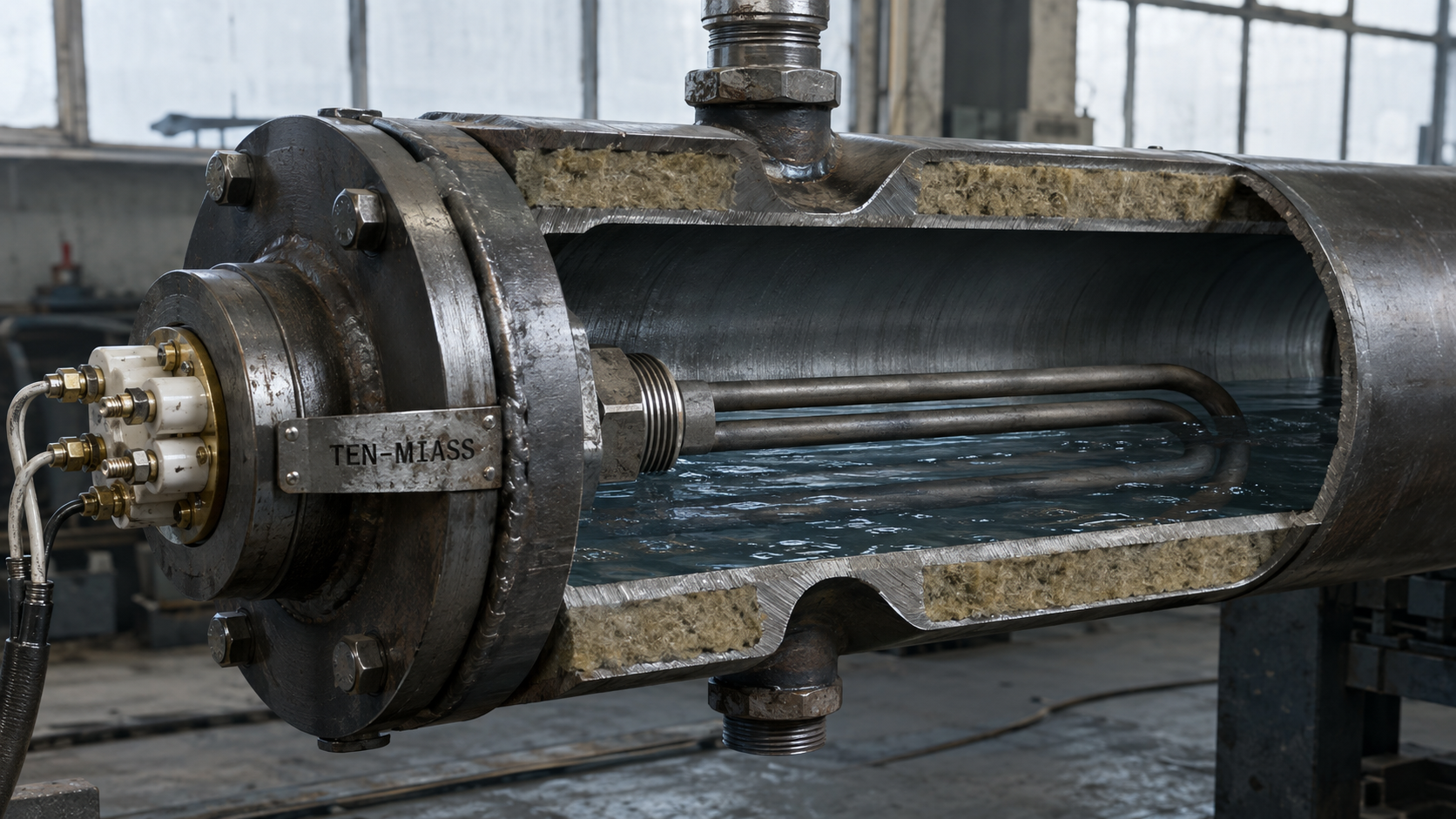

Маркировка ТЭН: расшифровка обозначения по ГОСТ 13268-88 и пример для конкретной детали

Каждый промышленный ТЭН, выходящий с производства, получает буквенно-цифровой код. Для закупщика ОГЭ/ОГМ или главного энергетика этот код — технический паспорт изделия, по которому можно определить мощность, длину, среду эксплуатации и материал оболочки. Ошибка в расшифровке на этапе заказа ведёт к тому, что через месяц ТЭН либо перегорает, либо не встаёт в штуцер. Разберём, что означает каждая группа символов в маркировке, на конкретном примере из практики.

Общая структура обозначения ТЭН по ГОСТ 13268-88

Маркировка промышленного ТЭН строится по единой логике, заданной ГОСТ 13268-88. Формула обозначения выглядит так:

Тип ТЭН — мощность (кВт) — напряжение (В) — длина по оболочке (мм) — рабочая длина (мм) — материал оболочки — среда

Расшифруем на типовой позиции, которая часто встречается в блочно-модульных котельных:

ТЭНБ-9-380-1200-1000-304-В

Здесь: блок-ТЭН (ТЭНБ), 9 кВт суммарной мощности при трёхфазном включении звездой, 380 В линейного напряжения, полная длина оболочки 1200 мм, рабочая (активная) длина 1000 мм, оболочка из AISI 304 (08Х18Н10), среда — вода. Эта запись уже даёт достаточно данных для подбора, но если заказать его «как есть» без проверки геометрии и присоединительной резьбы, велика вероятность нестыковки с фланцем на объекте.

Что скрывается за первыми буквами: типы ТЭН

ГОСТ и заводская практика выделяют несколько конструктивных типов. Первая буква — это устройство нагревателя, а не среда.

Если в обозначении нет второго и третьего символов — перед вами одиночный ТЭН. Для патронных ТЭН (цилиндрических гильз) часто используется заводское обозначение с диаметром корпуса, например ТЭН-К-1,2-220-500-300, где «К» — картриджный (патронный) исполнения. Диаметр в маркировку по ГОСТ не входит, но фиксируется в чертеже.

Цифры после типа: мощность, напряжение, габариты

Первая цифра после букв — электрическая мощность в киловаттах. Для блочных ТЭН (ТЭНБ) это суммарная мощность всех петель. Вторая — номинальное напряжение. Здесь важно не путать линейное и фазное напряжение в трёхфазной схеме.

Для ТЭНБ-9-380 при соединении звездой: напряжение на каждой ветви (петле) равно 380 / √3 ≈ 220 В. Сопротивление каждой ветви рассчитывается по закону Ома:

R = U² / P, где P — мощность одной петли (3 кВт).

Считаем: 380² / 3000 = 48,4 Ом (на ветвь). Общая мощность блока — 9 кВт. Если бы тот же блок включили треугольником (что допустимо только для ТЭН, рассчитанных на 220 В), расчёт был бы другим.

Габариты в миллиметрах указываются через дефис: сначала полная длина (1200 мм), затем рабочая — та часть, где находится спираль (1000 мм). Рабочая длина всегда меньше полной, так как часть трубки занята контактными стержнями. Если вы заказываете ТЭН по чертежу, укажите именно эти две цифры, иначе легко ошибиться с зоной нагрева — например, при встраивании в бак с ограниченной высотой.

Материалы оболочки: не только AISI 304

Буквы в конце маркировки обозначают материал трубки. Здесь частая ошибка заказчика — требовать «нержавейку» везде, где можно поставить конструкционную сталь. Для сухих сред (воздух, масло) Сталь 10 работает не хуже и в два раза дешевле. Для воды и пара разумный минимум — AISI 304 (08Х18Н10). Для пищевых сред и слабокислых растворов — цельнотянутая труба 12Х18Н10Т. Для агрессивной химии — титан или сплавы Inconel.

Для патронных ТЭН диапазон диаметров корпуса на производстве — от 4 до 32 мм, длина — от 30 до 6000 мм. Это позволяет закрыть любую задачу от нагрева сопла экструдера до сушильной камеры длиной 6 метров. Сетевые магазины предлагают стандартные диаметры 8,5 и 10 мм; всё, что толще или тоньше, — только под чертёж.

Пример расшифровки: от маркировки к рабочей детали

Допустим, на объекте вышел из строя ТЭН в прессе вулканизации. На шильдике осталось частичное обозначение: ТЭНП-6,5-220-???. Длина и материал стёрлись, но по фото и замеру можно восстановить недостающие параметры:

1. Длина по оболочке — 780 мм, рабочая — 650 мм (замер штангенциркулем).
2. Диаметр корпуса — 18,5 мм — нестандартный, в рознице такого нет.
3. Материал — по следам коррозии определена углеродистая сталь; но для пресса вулканизации при температуре 180 °C корректнее поставить AISI 304 (08Х18Н10)

Пересчитываем мощность по фактическому сопротивлению старого элемента. Если мультиметр показал 7,5 Ом, то при 220 В:

P = U² / R = 220² / 7,5 ≈ 6453 Вт — то есть номинал 6,5 кВт.

Полная маркировка нового ТЭН: ТЭНП-6,5-220-780-650-304-С, где «С» — среда (масло/воздух). Заказ по этим параметрам занимает 5–10 дней, партия — от 1 штуки. Розничный магазин такой позиции не предложит, потому что диаметр 18,5 мм и нестандартная рабочая длина не входят в линейку типовых изделий.

Допуски по мощности: что важно для расчёта

ГОСТ 13268-88 устанавливает допуск по мощности для всех типов ТЭН: от −10% до +5%. Казалось бы, незначительный разброс. Но для цепи управления это критично: если автоматика рассчитана на 9 кВт, а фактический ТЭН выдаёт 9,9 кВт, разница на трёхфазной линии 380 В составит почти 1,5 А. Для 20 таких ТЭН — 30 А, и вводной автомат придётся менять.

Допуск на сопротивление обратный и несимметричный: от −4% до +11%. Это следствие квадратичной зависимости мощности от напряжения. То есть если вам нужна строго определённая температура в технологическом процессе, заказывайте ТЭН с индивидуальной настройкой мощности и проверкой сопротивления на стенде.

Проверяя сопротивление перед монтажом, всегда обесточьте линию, слейте воду и снимите перемычки между петлями. Для блока 9 кВт сопротивление каждой ветви должно быть в пределах расчётного допуска, а не «где-то около нуля».

Частые вопросы по маркировке ТЭН

Как расшифровать маркировку, если часть символов стёрлась?

Восстановите недостающее замером: длина оболочки и рабочая зона — штангенциркулем, сопротивление — мультиметром, мощность — по формуле P = U² / R. Материал определяется по коррозионному следу и условиям эксплуатации.

Что означает буква «Б» в обозначении ТЭНБ?

«Б» — блок. Это несколько ТЭН, объединённых в один блок с общим фланцем. Для блока используются крупные фланцевые резьбы: G1.5", G2", M48×2, M56×2, M64×3 — под ключ-шестигранник. Мелкие резьбы вроде G1/2 для блоков не применяются, так как через такое отверстие физически не пройдут три петли.

Что указывается в маркировке ТЭН — полная или рабочая длина?

Обычно через дефис указываются обе величины: полная и рабочая. Рабочая часть — зона активного нагрева, она всегда короче полной. Если в маркировке только одно число, это, как правило, полная длина.

Чем отличается маркировка ТЭН для воды от ТЭН для масла?

Последней буквой обозначается среда: «В» — вода, «М» — масло, «С» — воздух (сухая среда). Для масла удельная мощность оболочки должна быть ниже, чтобы исключить перегрев и коксование продукта.

Может ли ТЭН иметь маркировку без ГОСТ?

По ГОСТ 13268-88 маркировка обязательна для всех изделий, выпущенных по этому стандарту. Нанесение не на корпусе, а на бирке или в паспорте допускается. Важно, чтобы завод мог однозначно идентифицировать изделие по коду.

Понимание структуры обозначения экономит недели на согласовании замены. Когда в маркировке указаны мощность, напряжение и обе длины — это 80% данных для запуска в производство. Остальные 20% — это диаметр трубки, шаг спирали и тип контактных стержней, которые задаются чертежом. Если маркировка изделия по какой-то позиции вызывает сомнение, пришлите фото старого ТЭН или эскиз с размерами — по этим данным изготовим замену в течение 5–10 дней, партия от 1 шт.
