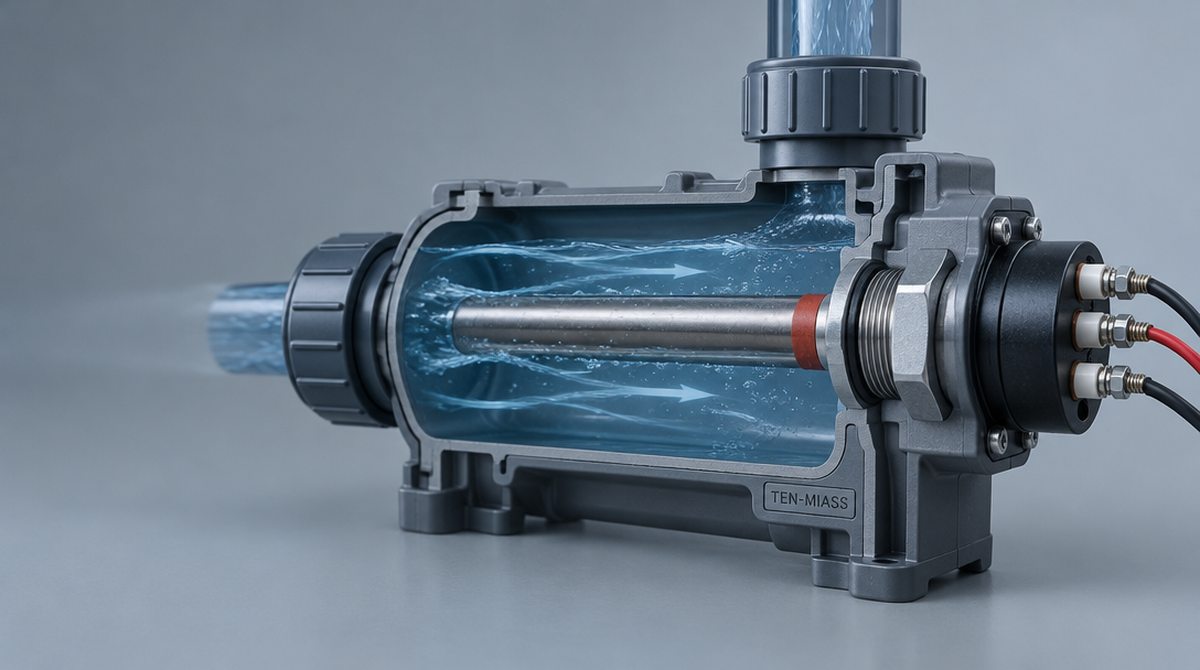

ТЭН для проточного нагревателя Intex HT30220: как подобрать замену
Родной нагревательный элемент Intex HT30220 работает на 3 кВт при 230 В. У исправного ТЭНа такой мощности сопротивление лежит в 16,8-19,6 Ом: ГОСТ 13268-88 нормирует допуск мощности +5/-10 %, а не сопротивления, поэтому коридор не симметричен вокруг номинала 17,6 Ом. Число за этими границами означает, что нить выгорела или замкнула - элемент на замену.
Почему проточный ТЭН горит быстрее, чем в баке
HT30220 греет воду на проходе: насос прогоняет через короткий корпус несколько литров в минуту, и вся работа ложится на компактную трубку, в отличие от нагревателя, который стоит в большом объёме бака. Отсюда три типовых поломки.
- Сухой пуск. Насос включается до того, как корпус полностью заполнился водой, элемент на несколько секунд остаётся без охлаждения и перегорает у выхода из изоляции.
- Накипь на короткой трубке. Жёсткая вода оседает плотнее на компактном элементе, чем на длинном ТЭНе в баке на 80-100 литров: меньше площади теплообмена - быстрее локальный перегрев в точке отложений.
- Скачки напряжения. Садовая проводка, удлинители до розетки, нестабильное питание на даче - частый спутник бассейнов вне дома.
Таблица подбора по мощности и напряжению
| Мощность | Напряжение | Сопротивление (норма ГОСТ) | Материал оболочки |
|---|---|---|---|
| 1,5 кВт | 230 В | 33,6-39,2 Ом | AISI 304 - пресная вода |
| 2 кВт | 230 В | 25,2-29,4 Ом | AISI 304 / AISI 321 |
| 2,5 кВт | 230 В | 20,2-23,5 Ом | AISI 321 - хлор, соль |
| 3 кВт (HT30220) | 230 В | 16,8-19,6 Ом | AISI 321 рекомендуем |
| 3,5 кВт | 230 В | 14,4-16,8 Ом | AISI 321 рекомендуем |
Подробнее о разнице марок нержавейки для разных сред - в статье AISI 304 vs 321 vs 316 и о том, как отличить одну марку от другой на глаз - в как узнать марку нержавейки ТЭНа.
Расчёт: сколько часов 3 кВт поднимают температуру бассейна
Реальная заявка: каркасный бассейн Intex объёмом 10 000 литров, нужно поднять температуру воды с 20 до 25 °C. Формула расчёта мощности нагрева:
P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - разница температур в °C, t - время в часах, P - мощность в кВт.
Решаем относительно времени при P = 3 кВт: t = 0,00116 × 10000 × 5 / 3 = 58 / 3 ≈ 19,3 часа непрерывной циркуляции. Это без учёта теплопотерь с открытого зеркала воды, которые на улице забирают часть этой мощности обратно в воздух. На практике реальный прогрев растягивается на сутки и дольше - элемент работает почти без пауз, и именно это накопление часов работы, а не разовая перегрузка, чаще всего и выжигает нить к концу сезона.
Что прислать для расчёта замены
- Фото родного ТЭНа целиком, включая резьбу или посадочный узел, которым он держится в корпусе
- Фото или замер маркировки на головке элемента, если она читается
- Посадочный диаметр и шаг резьбы либо диаметр отверстия под прижимной фланец
- Длину трубки от посадочного места до изгиба или заглушки
- Тип воды: пресная, с таблетками хлора или с солевым электролизным генератором
Проверить исправность старого элемента перед заказом можно мультиметром - порядок измерений разобран в статье как прозвонить ТЭН водонагревателя.
Как снять старый ТЭН с HT30220
- Отключить нагреватель от сети и перекрыть шланги подачи и отвода воды.
- Слить воду из корпуса через сливные отверстия или открутив шланговые соединения.
- Открутить крепёжную гайку или прижимной фланец, которым трубка зафиксирована в посадочном месте.
- Аккуратно вытянуть элемент вместе с уплотнительным кольцом, не прокручивая его силой - резина на корпусе после сезона работы садится плотно.
- Сохранить снятое кольцо и сфотографировать посадочное место - по ним проще подобрать новый элемент, чем по памяти.
