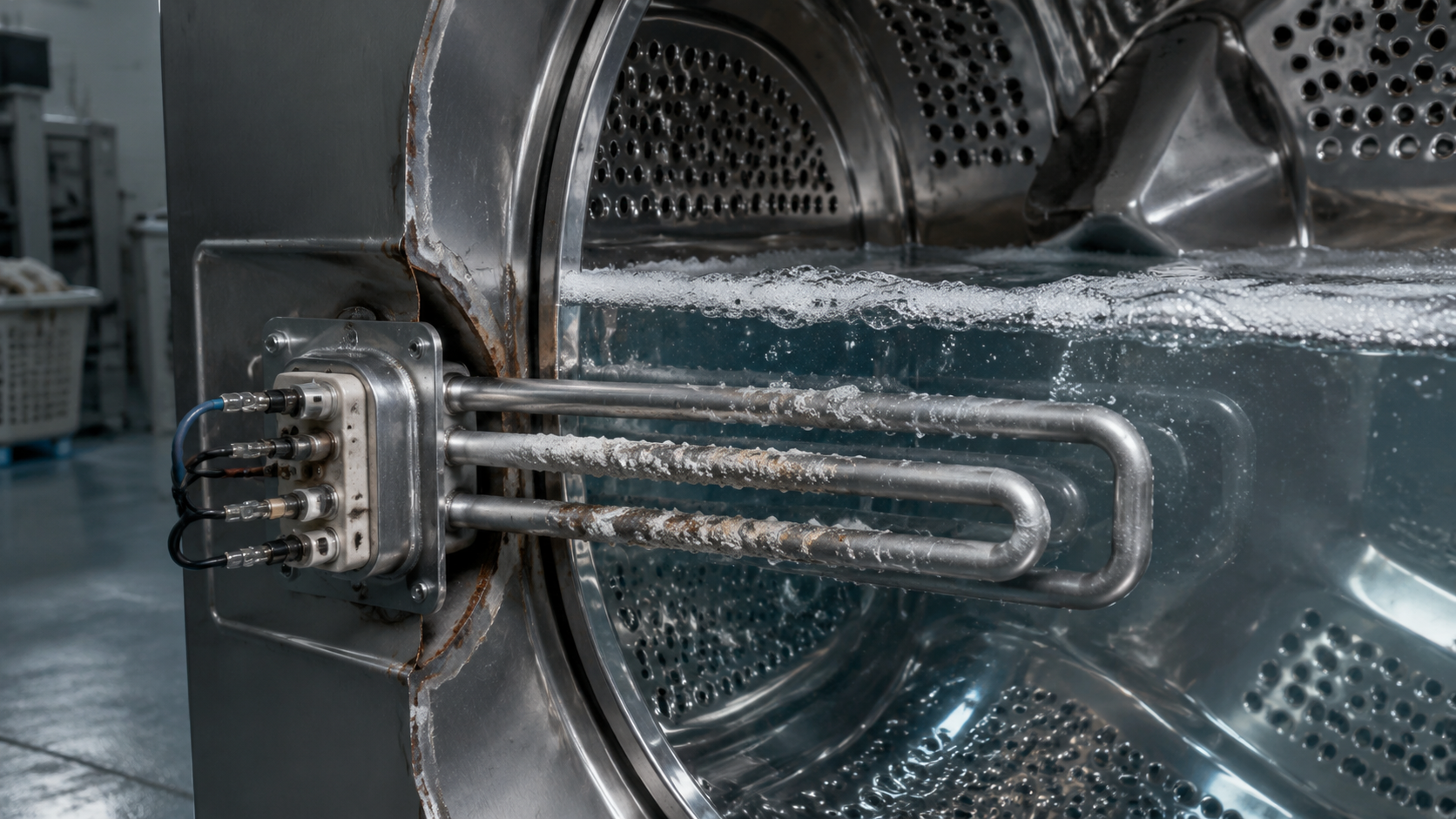

ТЭН для профессиональной стиральной машины: подбор по фланцу, мощности и схеме подключения

На прачечных машинах Primus, Wascomat, Electrolux и Promatic нагреватели выходят из строя по одной причине — постоянный контакт с водой и моющими средствами при температуре до 95 °C. Но замена на «серийный» ТЭН, подобранный по каталогу, почти всегда ошибка: у профессиональной машины другая геометрия бака, своя система крепления и трёхфазное питание 380 В. Разберём, как инженеру или закупщику снять параметры со старого ТЭНа, рассчитать сопротивление и заказать новый нагреватель без примерки.

Чем ТЭН для профессиональной машины отличается от бытового

В компактной бытовой технике нагреватель вкручивается в бак через штуцер. В профессиональных прачечных машинах используется съёмный фланец: он закрывает окно в баке, держит несколько трубчатых элементов одновременно и позволяет обслуживать узел без демонтажа машины. Поэтому на одну машину ставят блок-ТЭН (сокращённо ТЭНБ) — несколько петель в одном фланце, а не одиночный нагреватель.

Ключевые отличия профессионального ТЭНа:

• мощность — от 3 кВт до 12 кВт и выше;
• напряжение — 380 В, трёхфазная сеть;
• фланец — резьбовой крупного диаметра или на болтах;
• материал оболочки — нержавеющая сталь, а не углеродистая;
• в составе фланца — гильзы под термопару и термостат.

Такая конструкция рассчитана на ежедневную работу: несколько циклов в час, щелочная среда, жёсткая вода. Мощность серийного бытового ТЭНа в 1,5–2 кВт недостаточна для нагрева 50–100 литров за приемлемое время — поэтому считать параметры нужно под конкретную машину, а не по принципу «чем больше, тем лучше».

Определяем тип фланца и посадочное место

Фланец — это деталь, по которой ТЭН стыкуется с баком. Ошибка в резьбе или межосевом расстоянии делает деталь нерабочей. Существует три варианта крепления, которые встречаются в профессиональных стиральных машинах:

• Резьбовой штуцер — одиночный ТЭН на одну петлю. Резьба мелкая: G1/2", G3/4", M14×1.5, M22×1.5.
• Блок-ТЭН с фланцевой резьбой — несколько петель в одном шестиграннике. Резьба крупная: G1.5", G2", G3", M48×2, M56×2, M64×3.
• Фланец на болтах — овальная или круглая пластина, крепится шпильками через прокладку.

Если старый ТЭН под рукой — не откручивайте его «на глаз». Достаточно фото с линейкой и рулетка, чтобы снять три параметра: диаметр фланца (или резьбу), межосевое расстояние отверстий, длину трубки в сборе. По этим данным производство восстанавливает геометрию до миллиметра.

Схема подключения и сопротивление: звезда на 380 В

Профессиональные машины питаются от трёхфазной сети 380 В. Нагревательные элементы соединяют звездой: к каждому ТЭНу приходит фазное напряжение 220 В, а общая точка объединяет их в ноль. Напряжение на элементе при этом ниже линейного — это важный момент для расчёта сопротивления.

Сопротивление одной ветви звезды считается по формуле:

R = U_ф² / P_элемента

где U_ф = 220 В — фазное напряжение, P — мощность одного элемента. Для элемента 3 кВт:

R = 220² / 3000 = 16,1 Ом

Линейный ток трёхфазной нагрузки:

I = P_общая / (√3 × U_линейного)

При суммарной мощности 9 кВт ток составит:

I = 9000 / (√3 × 380) ≈ 13,7 А

Таблица для типовых мощностей при звезде 380 В:

Проверьте сопротивление мультиметром на снятом ТЭНе: если значение близко к расчётному (допуск ±5–10%), нагреватель исправен. Если сопротивление бесконечное или нулевое — обрыв или короткое замыкание.

Пример «было/стало». Машина Wascomat с баком 80 л нагревала воду от 10 до 90 °C за 74 минуты: стоял ТЭН 6 кВт, три элемента по 2 кВт, сопротивление каждого 24,2 Ом. После расчёта под регулярный режим стирки заказали ТЭН 9 кВт (три элемента по 3 кВт) с тем же фланцем и той же геометрией. Сопротивление элемента 16,1 Ом. Время нагрева того же объёма сократилось до 50 минут — при этом автомат и проводка 16 А справились с нагрузкой, так как линейный ток вырос с 9,1 А до 13,7 А.

Материал оболочки и среда эксплуатации

Вода в профессиональной стиральной машине — это не питьевая вода, а раствор с щелочными компонентами, отбеливателями и высокой температурой. Сталь 10, которая подходит для воздуха и масла, здесь корродирует за несколько месяцев. Поэтому для прачечных ТЭНов используют нержавейку. Оптимальный материал для стандартной воды с нейтральными моющими средствами — AISI 304 (08Х18Н10). Он держит температуру до 200 °C и выдерживает щелочную среду.

Если в машину поступает вода с повышенным содержанием хлора или используются кислотные моющие средства, ставьте AISI 316 (10Х17Н13М2) или цельнотянутую трубу 12Х18Н10Т. Для агрессивного хлоридного раствора применяется чистый титан — он дороже, но именно титан не боится точечной коррозии.

Ещё один аспект — накипь. При нагреве жёсткой воды на оболочке образуется слой карбоната кальция, который работает как теплоизолятор. ТЭН не перегорает мгновенно, но со временем перегревается спираль. В этом случае важен не только материал, но и удельная мощность на квадратный сантиметр: для воды с жёсткостью выше 2 мг-экв/л мы рекомендуем снижать тепловую нагрузку и увеличивать площадь поверхности.

Что проверить перед заказом и какие данные передать

Чтобы новый ТЭН подошёл к вашей машине без доработок, соберите информацию по чек-листу:

• марка и модель машины (Primus, Wascomat, Electrolux, Promatic или другая);
• тип фланца — штуцер, резьбовой блок или фланец на болтах;
• размеры: диаметр фланца, межосевое расстояние, длина трубки;
• мощность старого ТЭНа и напряжение (указаны на шильдике);
• схема подключения — звезда (220 В на элемент) или однофазное 220 В;
• среда и температура нагрева;
• количество выводов: для звезды на трёх элементах — шесть выводов, для однофазного — три.

Если старого образца нет — пришлите фото посадочного окна с линейкой, отметку о резьбе, а также данные о мощности и схеме. По ГОСТ 13268-88 допуск по мощности +5/−10%, поэтому расчёт сопротивления важнее, чем цифра на шильдике: именно по сопротивлению мы проверяем соответствие нового ТЭНа заданию.

Наш расчётный отдел подберёт длину под габарит бака, мощность ровно под объём и режим, а фланец — под ваше посадочное место. Производство работает по чертежу, партия от одной штуки.

Если старый нагреватель вышел из строя и требует замены — отправьте фото фланца с линейкой и шильдик машины. Технолог пересчитает мощность под ваш режим стирки и вернёт чертёж в течение рабочего дня.
