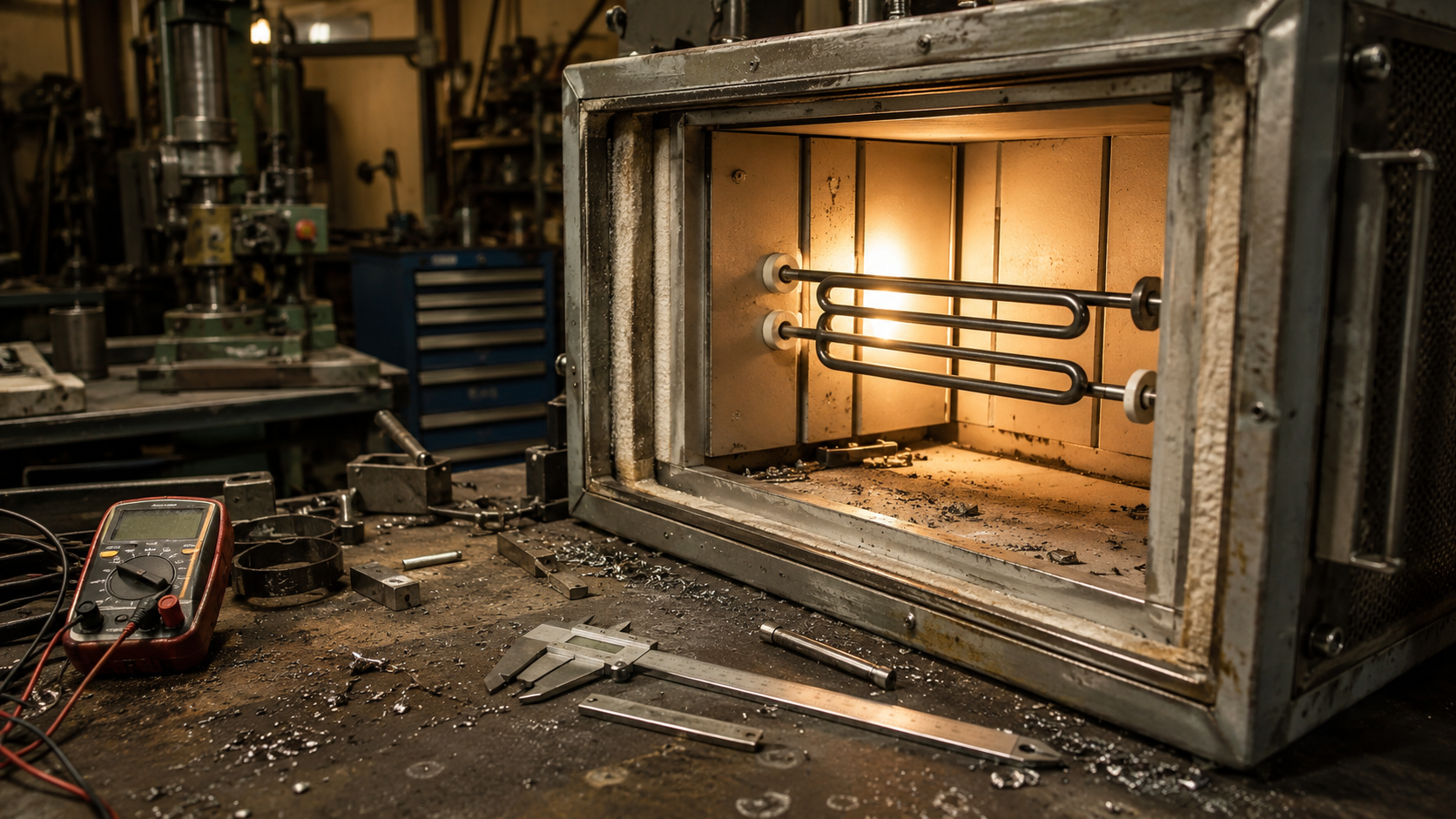

ТЭН для предварительного прогрева металла перед порошковой покраской: конструкция, подбор и расчёт

Предварительный нагрев металла перед нанесением порошковой краски — обязательная стадия, влияющая на адгезию, равномерность покрытия и скорость отверждения. Температура основы перед напылением обычно составляет 120–200 °C, время выдержки — от 5 до 30 минут в зависимости от массы детали. Нагрев реализуют газовыми горелками, ИК-излучателями или электрическими ТЭНами. Последние предпочтительны в цехах без магистрального газа, при необходимости точного регулирования температуры или локального прогрева крупногабаритных заготовок. В статье рассмотрены типы трубчатых электронагревателей, методика расчёта мощности и материалы оболочки для условий покрасочного цеха.

Зачем нужен предварительный прогрев при порошковой окраске

Порошковая краска — термореактивный полимер. При напылении на холодную поверхность частицы не растекаются, образуют рыхлый слой, а после полимеризации — отслоения и «шагрень». Предварительный нагрев решает три задачи:

• повышает текучесть порошка в момент контакта с горячей поверхностью, обеспечивая сплошное покрытие;
• сокращает время полимеризации в печи — деталь уже имеет 60–80 % температуры отверждения;
• предотвращает конденсацию влаги на массивных деталях зимой (особенно для чугунных отливок и стальных заготовок, хранившихся на улице).

Электрические нагреватели встраивают непосредственно в оснастку (патронные ТЭН в металлические плиты), монтируют в камеры предварительного нагрева (оребрённые ТЭН) или используют блок-ТЭН в масляных/водяных системах термостатирования. Выбор типа зависит от геометрии детали и производительности линии.

Типы ТЭН для прогрева металла

Патронные ТЭН (ТЭНП)

Цилиндрические нагреватели диаметром от 4 до 32 мм, длиной от 30 до 6000 мм. Устанавливаются в просверленные отверстия металлических плит, штампов, пресс-форм. Передача тепла — кондуктивная. Для плотного контакта отверстие выполняется с допуском +0,1…0,2 мм относительно диаметра оболочки. Мощность одного элемента — от 0,5 до 5 кВт (при 380 В). Применяются для локального прогрева толстостенных деталей массой от 10 до 500 кг.

Оребрённые ТЭН (ТЭНО)

Трубка со стальной или алюминиевой лентой, навитой с шагом 5–8 мм. Работают в воздушной среде — в камерах предварительного нагрева, проходных печах, сушильных шкафах. Удельная мощность на 1 см оребрения — 1,5–2,5 Вт/см² (для стали 10) или 2–3,5 Вт/см² (для AISI 304). Максимальная температура оболочки в воздухе — до 450 °C. ТЭНО имеют фланцы резьбой G1.5", G2", G3" или M48×2, M56×2, M64×3 (крупная фланцевая резьба под ключ-шестигранник).

Блок-ТЭН (ТЭНБ)

Несколько U-образных ТЭН, собранных в один фланец. Используются для нагрева воды, масла или воздуха в термостатах. В контексте предварительного прогрева применяются, если деталь помещается в ванну с горячим теплоносителем (маслом или водой) либо если оснастка имеет замкнутый контур с теплообменником. Резьбы фланцев — только из крупной группы: G1.5"…G3", M48×2…M64×3. Монтаж: врезка в стенку бака или камеры через штуцер.

Расчёт мощности нагревателя для прогрева металлической детали

Исходные данные: масса детали m (кг), требуемый перепад температуры ΔT (°C), время нагрева t (ч). Удельная теплоёмкость стали ≈ 0,48 кДж/(кг·°C), чугуна ≈ 0,5 кДж/(кг·°C). КПД электрического нагрева в металле (кондуктив) — 0,9–0,95, в воздухе (конвекция) — 0,6–0,7.

Формула для ориентировочной электрической мощности:

P = (m × C × ΔT) / (t × η), где

• P — мощность, кВт;
• C — теплоёмкость, кДж/(кг·°C);
• ΔT — разница начальной и конечной температуры, °C;
• t — время, ч;
• η — КПД.

Пример. Деталь из стали 50 кг нагреть с 20 °C до 180 °C (ΔT = 160 °C) за 0,2 ч (12 минут). При кондуктивном нагреве (η = 0,9):

P = (50 × 0,48 × 160) / (0,2 × 0,9) ≈ 21 333 кДж/ч ≈ 5,93 кВт. Берём с запасом 20 % — 7,1 кВт. Для такого случая подойдёт патронный ТЭН диаметром 20 мм, длиной 600 мм, мощностью 3×2,5 кВт (звезда 380 В).

Таблица. Рекомендуемые параметры патронных ТЭН для кондуктивного прогрева стальных плит (380 В, звезда)

Материалы оболочки для условий покрасочного цеха

Среда, в которой работает ТЭН, определяет выбор оболочки:

• Сухой воздух (камеры предварительного нагрева, печи) — при температуре оболочки до 400 °C применяют Сталь 10 (углеродистая конструкционная). До 500 °C — AISI 304 (08Х18Н10).
• Контакт с влажными парами (мойка после прогрева, конденсат) — AISI 321 (08Х18Н10Т) или цельнотянутая труба 12Х18Н10Т. Эти марки стойки к межкристаллитной коррозии.
• Агрессивные среды (щелочные/кислотные ванны перед покраской) — AISI 316 (10Х17Н13М2) или чистый титан. Потребность в таких материалах возникает редко, но при наличии химической подготовки обязательна консультация.

Внутри ТЭНа — нихромовая спираль, изолированная магнезитовой засыпкой (периклаз). Уплотнение торцов — кремнийорганический герметик или эпоксидный компаунд (IP65/IP68). Для взрывоопасных зон (покрасочные камеры с растворителями) — исполнение Ex-d, стальная оболочка без оребрения.

Практические рекомендации по монтажу и эксплуатации

1. Посадка патронного ТЭН. Отверстие в плите — сквозное или глухое, с допуском H9/H8. Перед запрессовкой нанести термопасту (максимальная температура 350–400 °C). Длина нагревателя должна быть на 10–15 мм меньше глубины отверстия — для компенсации теплового расширения.
2. Подключение. Однофазные ТЭН до 3 кВт — от 220 В. Мощнее — от 380 В. Для трёхфазной звезды: I = P / (√3 × Uл), сопротивление одной ветви: R = Uл² / Pэлемента. Допуск по ГОСТ 13268-88: мощность +5/-10 % → сопротивление −4/+11 %.
3. Автоматика. Обязательно датчик температуры (термопара типа K/J/T) и твердотельное реле или контактор с ПИД-регулятором. Прогрев массивных деталей без регулировки приводит к перегреву локальных зон и деформации.
4. Периодичность очистки. При работе в воздушной камере на оребрении накапливается пыль. Раз в месяц — продувка сжатым воздухом или мягкой щёткой. Для патронных ТЭН в масляных ваннах — контроль текучести масла и замена по кислотному числу.

Часто задаваемые вопросы

Для точного подбора ТЭН под ваше оборудование — тип, габариты, материал, крепление и требуемую мощность — наши инженеры разработают чертёж по техзаданию или по фото старого нагревателя. Изготавливаем партии от 1 штуки за 5–10 дней. Свяжитесь с нами — подберём оптимальное решение для вашей линии порошковой окраски.
