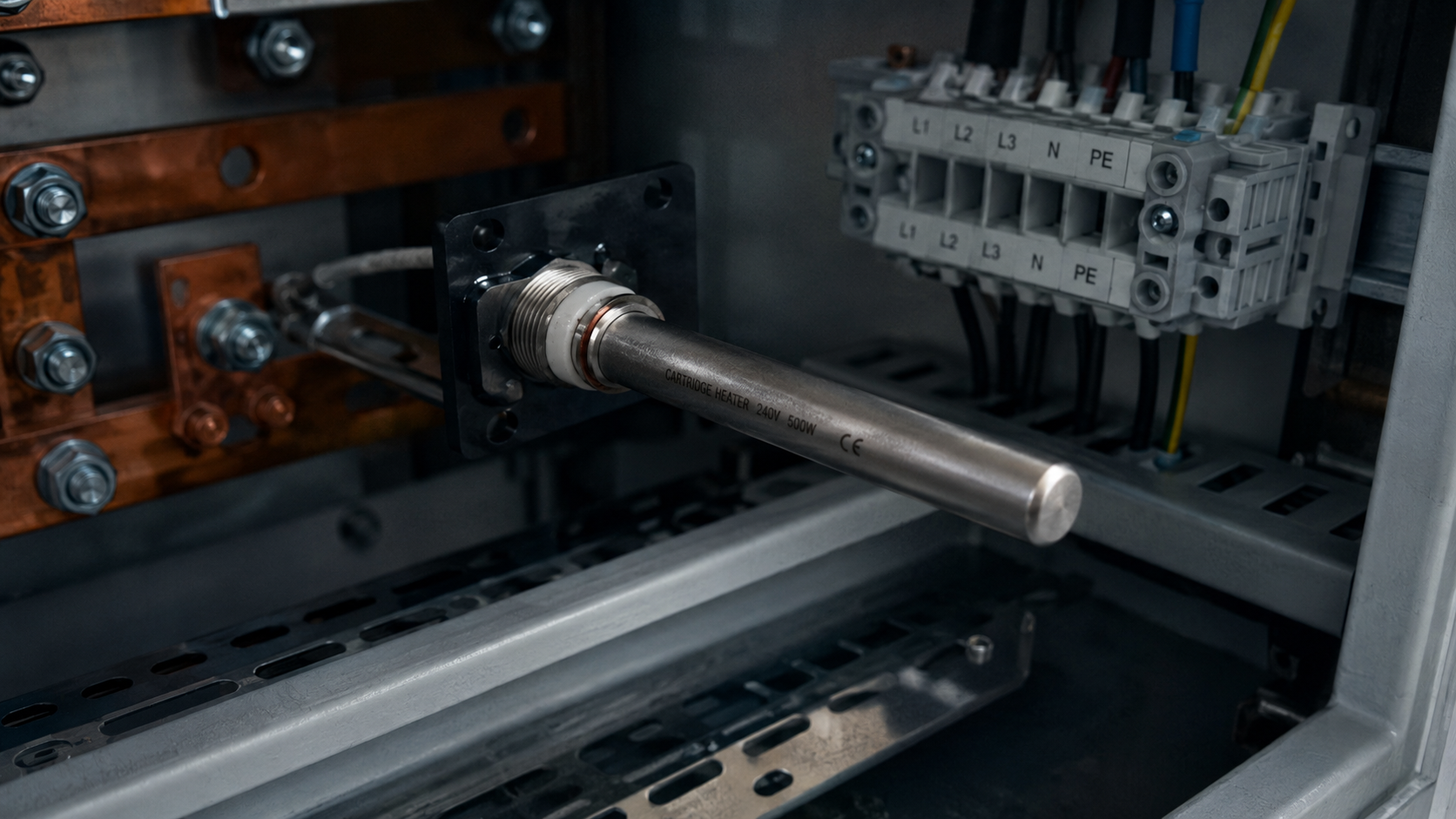

Патронный (картриджный) ТЭН для пресс-форм и термопластавтоматов: конструкция, материалы, подбор под задачу

Патронный ТЭН (картриджный нагреватель) — цилиндрический нагревательный элемент, предназначенный для запрессовки в глухое отверстие металлической детали. Основное применение — пресс-формы термопластавтоматов (ТПА), экструдеры, горячеканальные системы, валки каландров и другое оснастка, где требуется точечный нагрев массивного тела до 350–600 °C. В отличие от одиночных водяных ТЭНов со штуцером, патронный не имеет резьбы — он фиксируется посадкой с натягом или прижимной планкой.

Конструкция и принцип работы

Патронный ТЭН состоит из нихромовой спирали, помещённой в трубку из нержавеющей стали и изолированной периклазом (плавленым оксидом магния). Спираль приваривается к контактным стержням, выходящим на торец. Корпус — гладкая трубка с допуском по наружному диаметру h7…h9, что обеспечивает плотный контакт с гнездом пресс-формы. Передача тепла — за счёт теплопроводности стали и конвекции в зазоре (при идеальной посадке — только теплопроводность).

По ГОСТ 13268-88 допуск по мощности для ТЭНов общего назначения: +5 / −10 %. Это означает, что сопротивление спирали может отклоняться в пределах −4…+11 % от номинала. Для патронных нагревателей, работающих в термонагруженных режимах, часто заказывают суженный допуск ±3 % по сопротивлению — это оговаривается в техзадании отдельно.

Материалы корпуса и рабочие среды

Выбор стали корпуса зависит от температуры в рабочей зоне и агрессивности среды (газы, расплавы полимеров, масла).

Для стандартных пресс-форм термопластов (200–350 °C) оптимален AISI 321 (08Х18Н10Т) — он сохраняет жаропрочность и не склонен к межкристаллитной коррозии в зоне нагрева. Если рабочая температура превышает 600 °C (например, в печах полимеризации), применяют Inconel 600 (ХН78Т) или Incoloy 800 (ХН32Т).

Расчёт мощности и электрические параметры

Патронные ТЭНы выпускают на напряжение 220 В (однофазное) или 380 В (трёхфазное включение звездой/треугольником). Базовая формула для одноэлементного нагревателя:

R = U² / P, где R — сопротивление спирали (Ом), U — напряжение (В), P — мощность (Вт).

Пример: патронный ТЭН 1,5 кВт на 220 В. R = 220² / 1500 = 32,27 Ом. Допуск по ГОСТ: от 28,7 до 35,8 Ом.

Для трёхфазной звезды (три нагревателя в одной гильзе или три отдельных патрона):

I_линейный = P / (√3 × U_линейного)
R на ветвь = U_линейного² / P_элемента

Пример: три патрона по 2 кВт (суммарно 6 кВт) включены звездой в сеть 380 В. Линейный ток: 6000 / (1,73 × 380) ≈ 9,1 А. Сопротивление одного патрона: 380² / 2000 = 72,2 Ом.

При подборе патронного ТЭНа важно учитывать удельную поверхностную мощность (Вт/см²) — она не должна превышать пределов для данной среды. Для пресс-форм (запрессовка в сталь) допустимо 8–12 Вт/см², для нагрева воздуха — 3–5 Вт/см². Превышение ведёт к перегреву спирали и выходу из строя.

Типовые геометрии и нестандартные решения

• Диаметры: 6, 8, 10, 12, 16, 20, 25 мм — стандартный ряд. Допуск посадочного размера h7 (например, Ø10h7 = 9,987…10,000 мм).
• Длина: от 50 до 2000 мм. Чем длиннее, тем сложнее обеспечить равномерность нагрева по оси — требуются многосекционные спирали.
• Выводы: гибкие провода в силиконовой/стеклотканевой изоляции, керамические бусы, клеммная колодка. Для высоких температур (>300 °C) — выводы из нержавеющей ленты с керамическими изоляторами.
• Зона нагрева: стандартно — 70–80 % длины трубки. Возможно смещение зоны к одному торцу для специфических задач (нагрев сопла литьевой формы).

Если серийный патрон не подходит по длине или диаметру, заказывают изготовление по чертежу. Например: для пресс-формы с глубиной гнезда 180 мм нужен нагреватель длиной 200 мм с зоной нагрева 150 мм, смещённой на 25 мм от контактного торца. Такой элемент изготавливается под заказ за 5–10 дней, партия — от 1 шт.

Пример расчёта: замена серийного нагревателя на оптимизированный

Исходная задача: термопластавтомат с пресс-формой для ПЭТ. Установлен патронный ТЭН 1,5 кВт, Ø12×200 мм. Время выхода на режим 180 °C — 25 минут. Заказчик хочет сократить цикл.

Расчёт: масса пресс-формы — 45 кг, теплоёмкость стали — 480 Дж/(кг·°C). Требуемое тепло: Q = 45 × 480 × (180 − 20) = 3 456 000 Дж. При мощности 1,5 кВт время нагрева без потерь: t = 3 456 000 / 1500 = 2304 с ≈ 38 минут. Фактические 25 минут означают, что нагреватель работает с перегрузкой (выше номинальной поверхностной мощности), что снижает ресурс.

Решение: установить два патронных ТЭНа по 1,2 кВт (суммарно 2,4 кВт) в параллельные гнёзда. Время нагрева: 3 456 000 / 2400 = 1440 с = 24 минуты. При этом удельная мощность на каждом — в пределах нормы (9 Вт/см²). Ресурс — не менее 5000 циклов.

Вывод: подбор мощности под массу оснастки позволяет сократить цикл без потери надёжности.

FAQ

Патронный ТЭН — не универсальный компонент, а инженерное изделие, которое должно быть рассчитано под конкретную оснастку. Мощность, материал корпуса, длина и диаметр определяют ресурс и скорость выхода на режим. Если у вас есть чертёж или образец старого нагревателя — обратитесь на производство ТЭН-Миасс: изготовим партию от 1 шт. по вашим размерам за 5–10 дней.
