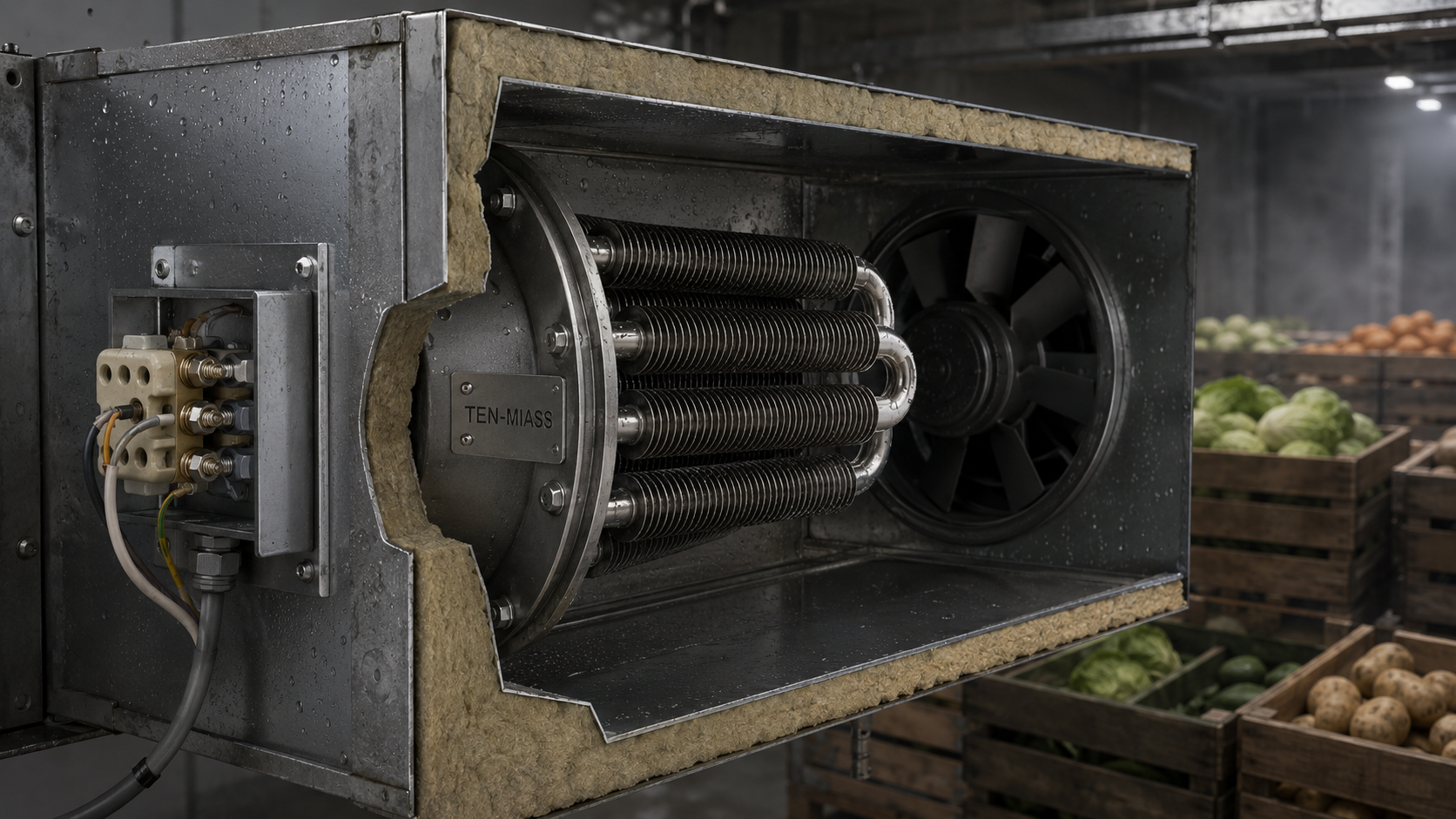

Защита овощехранилища от промерзания: подбор ТЭНов для промышленных объёмов

Овощехранилище на 500–2000 тонн промерзает неравномерно: у ворот, вентиляционных каналов и наружных стен температура опускается ниже 0 °C, когда в центре ещё +2–4 °C. Картофель, морковь и свёкла при −1 °C подмораживаются, теряют товарный вид и уходят в брак. Промышленная сушильная или приточная установка с ТЭНом на 15–30 кВт решает эту задачу, но серийный агрегат редко вписывается в планировку. Рассказываю, как рассчитать нагрузку и подобрать нагреватель под конкретное хранилище, а не под витрину интернет-магазина.

Почему овощехранилище промерзает и при чём тут ТЭН

Промерзание идёт не изнутри, а с периметра. Через стены, ворота, стыки сэндвич-панелей и вентканалы холод проникает в зону хранения. Внутри вентиляционного короба, куда забортный воздух затягивается вентилятором, температура падает быстрее всего. Если на улице −25 °C, а объём подачи 10 000 м³/ч, даже кратковременный застой воздушного потока приводит к обледенению калорифера и остановке всей системы.

ТЭН в этой схеме — не источник отопления здания, а средство поддержания положительной температуры в контуре подачи воздуха или подогрева зоны хранения. Речь идёт о блочно-модульных котельных, сушильных камерах для овощей, калориферах приточной вентиляции и антиобледенении дренажных систем. В отличие от бытового водонагревателя, промышленный ТЭН работает круглосуточно в среде с высокой влажностью и перепадами температур, поэтому требования к оболочке и мощности принципиально другие.

Типовой сценарий: в овощехранилище на 800 тонн вентиляционный канал сечением 600×800 мм. Для нагрева воздуха с −10 °C до +5 °C при скорости 4 м/с нужна мощность около 24 кВт. Собрать её можно из трёх блоков по 8 кВт, запитанных звездой от 380 В. Серийный ТЭН такой конфигурации найти не удастся — блок с тремя петлями выполняется под габариты конкретного канала.

Расчёт мощности ТЭН для овощехранилища: формула и пример

Базовый расчёт для воздушного нагревателя выглядит так:

P = L × ρ × c × ΔT / 3600

где L — расход воздуха, м³/ч; ρ — плотность воздуха при входной температуре, кг/м³; c — теплоёмкость воздуха, кДж/(кг·°C); ΔT — разница температур, °C.

Пример для средней полосы. Расход приточного воздуха — 8 000 м³/ч. Наружная температура зимой — −20 °C, требуемая на выходе — +3 °C. ΔT = 23 °C. Плотность воздуха при −20 °C ≈ 1,4 кг/м³. Теплоёмкость ≈ 1,005 кДж/(кг·°C).

P = 8000 × 1,4 × 1,005 × 23 / 3600 ≈ 71,9 кВт

Это мощность, которую нужно снять с нагревательных элементов. С учётом запаса 15–20 % на обледенение и падение напряжения — 85 кВт. Под такой параметр ТЭН-Миасс изготавливает блок-ТЭН из девяти петель U-образной формы, каждая по 9,4 кВт, с фланцем G2" под шестигранник. Диаметр корпуса 13 мм, длина активной части — 780 мм. Такая геометрия встаёт в штатный канал без переделки воздуховода.

Проверка нагрузки по трёхфазной схеме

Если блок на 24 кВт включён звездой в сеть 380 В, ток в линии вычисляется так:

I = P / (√3 × U) = 24 000 / (1,73 × 380) ≈ 36,5 А

Сопротивление одной ветви (петли) составит:

R = U² / P_элемента = 380² / 8 000 ≈ 18,05 Ом

Это важные цифры для наладчика: если замеренное сопротивление фазы ниже расчётного на 10 % и более, значит, ТЭН перегревается или произошло межвитковое замыкание спирали. Допуск по ГОСТ 13268-88 несимметричный: мощность может быть выше номинальной на 5 % и ниже на 10 %, поэтому сопротивление должно укладываться в−4/+11 % от номинала.

Материалы оболочки и монтаж: таблица для инженера

Среда в овощехранилище — влажный воздух с азотными соединениями от разложения овощей, периодический контакт с водой при мойке и дезинфекции. Обычный «чёрный» ТЭН здесь не подходит — на углеродистой стали за сезон появляются очаги коррозии. Ниже — сравнительная таблица материалов, которые реально ставим на промышленные объекты.

Для овощехранилища с высокой влажностью оптимален AISI 304 (08Х18Н10). Если в систему раз в неделю закачивается раствор для дезинфекции на основе хлорамина, переходят на 12Х18Н10Т — у бесшовной трубы нет сварного шва, значит, нет зоны с пониженной стойкостью к точечной коррозии.

Монтажный узел выбирается по архитектуре хранилища:

• одиночный ТЭН с резьбой G1/2", G3/4", M22×1,5 — для врезки в трубопровод контура подогрева воды или антифриза;
• блок-ТЭН с фланцем G1,5", G2" или M48×2 — для калориферов, воздуховодов и технологических ёмкостей, куда нужно подвести 6–30 кВт одной точкой;
• патронный ТЭН диаметром 4–32 мм — для вставки в гильзу или тело металлической конструкции, если требуется точечный подогрев узла без прямого контакта с воздухом.

Длина корпуса варьируется от 30 до 6000 мм, поэтому нет необходимости подгонять конструкцию под заводской типоразмер: чертёж с длиной активной части и расстоянием между штуцерами сдаётся на производство, и партия от одной штуки уходит в работу за 5–10 дней.

Схема подогрева вентиляционного канала: «было/стало»

Возьму типовой случай из практики. Овощехранилище в Челябинской области, площадь 1200 м², высота потолков 5 м. В 2023 году в морозы −30 °C температура в зоне ворот опускалась до −2 °C. Картофель в нижних сетках подмораживался. Попытка прогреть помещение тепловыми пушками на дизеле дала результат 2 часа за 18 литров топлива в час — экономически бессмысленно.

Что изменилось. В приточный канал установили блок-ТЭН 18 кВт из трёх петель AISI 304 (08Х18Н10) с фланцем G1,5". Напряжение 380 В, соединение звезда. Дополнительно смонтировали два патронных ТЭНа диаметром 16 мм в гильзах у ворот для подогрева почвенного слоя, где хранилась морковь. Итог: электрическая мощность подогрева — 24,5 кВт, температура в проблемной зоне удерживается на уровне +1–2 °C при затратах на электроэнергию около 1900 рублей за ночную смену против 12 000 рублей за дизель.

Контроль качества при заказе: что проверить до монтажа

При поставке промаркированный ТЭН должен иметь сопроводительный документ с указанием мощности, сопротивления и схемы соединения. Перед установкой выполните три проверки:

1. Сопротивление изоляции мегаомметром на 500 В — не ниже 1 МОм при температуре 20 °C.
2. Сопротивление спирали — по формуле R = U² / P для каждой петли. Отклонение от номинала допускается от −4 % до +11 % в соответствии с ГОСТ 13268-88.
3. Проверка крепления фланца — резьба должна быть накатанной, а не нарезанной, иначе при повторном затягивании шестигранника появляются задиры, нарушающие герметичность.

Если заказываете ТЭН по фотографии старого нагревателя, укажите в сопроводительном письме диаметр корпуса, длину штуцера, расстояние между контактными стержнями. По фото сложно определить точные габариты с допуском 0,5 мм, поэтому чертёж или обмер штангенциркулем на производстве избавит от ошибок на 30–40 % сократит цикл согласования.

Почему серийный ТЭН — не лучший выбор для овощехранилища

Магазинный нагреватель мощностью 6 кВт с резьбой G1/2" решает только одну задачу — подогрев маленького объёма воды. Для промышленного хранилища нужны десятки киловатт, определённая геометрия и допуски по давлению, которые в параметрах розничного товара просто не указываются. Производство под заказ даёт три вещи, недоступные готовому изделию: точную мощность под теплопотери конкретного объекта, длину корпуса под размер канала и химический состав оболочки под реальную среду.

Инженеру проекта достаточно передать техзадание с параметрами воздуховода или бака. Остальное — мощность, количество петель, тип фланца, схему включения — завод просчитывает и подтверждает в течение рабочего дня. Обратитесь на ТЭН-Миасс с эскизом или фото старого узла — изготовим ТЭН по чертежу заказчика под параметры вашего овощехранилища, партия от 1 штуки, срок производства 5–10 дней.
