ТЭН для обогрева стрелочного перевода трамвайных путей: 750 Вт на 600 В
600 В постоянного тока: номинал трамвайной контактной сети. Нагреватель стрелочного перевода на 750 Вт делаем под это напряжение напрямую, без понижающего трансформатора: сопротивление спирали 480 Ом, ток 1,25 А. Дальше: расчёт, выбор материала оболочки и что указать в чертеже, чтобы не спалить изоляцию.

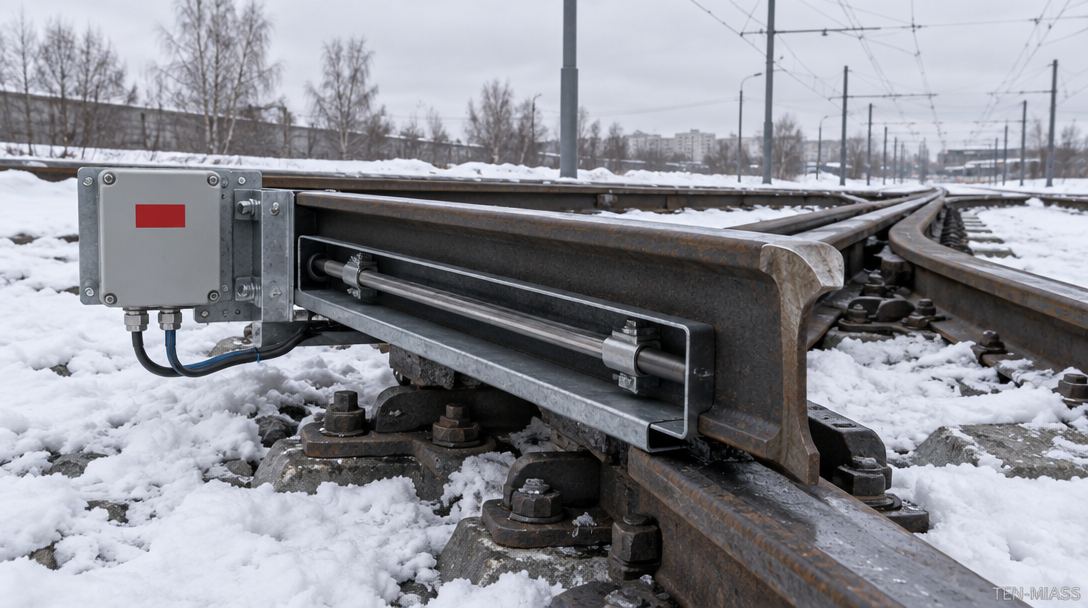

Нагреватель в защитном канале под рельсом, клеммная коробка на сухой стороне
Зачем вообще греть стрелку
Стрелочный перевод не закрывается, если между остряком и рамным рельсом набился снег или намёрз лёд в несколько миллиметров. На трамвайной линии это не абстрактная проблема: вагон стоит на перегоне, следом встаёт весь маршрут, а службе пути нужно чистить узел вручную при минусовой температуре и движении рядом. Стационарный электрообогрев решает это без выезда бригады: нагреватель включается по термостату или по графику и держит зону стрелки сухой.
Почему 600 В, а не привычные 220
На участке у стрелки есть один источник энергии, который всегда под рукой: тяговая контактная сеть. Брать от неё напряжение напрямую проще, чем тянуть отдельный кабель 220 В от ближайшей подстанции и ставить щиток с автоматом только ради одного нагревателя. Поэтому для трамвайных и некоторых железнодорожных узлов нагреватели заказывают сразу под напряжение сети.
| Параметр | Значение | Как считается |
|---|---|---|
| Напряжение | 600 В постоянного тока | номинал контактной сети |
| Мощность | 750 Вт | задана техническим заданием |
| Сопротивление, номинал | 480 Ом | R = U² ÷ P = 600² ÷ 750 |
| Коридор по ГОСТ 13268-88 | 457–533 Ом | допуск мощности +5/−10 % |
| Рабочий ток | 1,25 А | I = P ÷ U = 750 ÷ 600 |
Как считали сопротивление для конкретной заявки
Заявку на такой нагреватель прислала служба энергохозяйства трамвайного депо: нужен элемент на 750 Вт под местную сеть 600 В, без трансформатора, в кожухе под рельсом стрелки. Порядок расчёта стандартный, по формуле сопротивления ТЭНа, только с другим напряжением:
R = U² / P = 600² / 750 = 360 000 / 750 = 480 Ом
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для 750 Вт это 787,5-675 Вт, а значит сопротивление в готовом изделии может лежать в диапазоне от 457 до 533 Ом, и это нормально, не брак. Писать «допуск ±10 % от сопротивления» неверно: коридор несимметричный именно из-за несимметричного допуска по мощности.
Из чего делать оболочку для уличного монтажа
Узел стоит под открытым небом круглый год: снег, талая вода, антигололёдные реагенты на путях. Оболочку нагревателя в такой среде делаем из нержавеющей стали AISI 304: она не ржавеет под защитным кожухом и держит точечную коррозию от реагентов лучше углеродистой стали. Чёрная сталь здесь оправдана, только если кожух герметичный и сухой круглый год, что для стрелочного перевода на улице редкость.
Клеммную коробку и провода выводят на сухую, доступную сторону узла, отдельно от части, которая соприкасается со снегом и льдом. Контакты и изоляторы под водой или под постоянно мокрым снегом: причина пробоя на корпус в первую же зиму.
Частая ошибка: переделать нагреватель на 220 В под 600 В
Соблазн понятен: взять серийный ТЭН на 220 В, подобрать сопротивление под нужную мощность и подключить через добавочный резистор или через несколько секций последовательно под 600 В. Это не работает: изоляция (магнезитовая засыпка и внешний изолятор у выводов) серийного изделия рассчитана на рабочее напряжение 220-380 В. При 600 В постоянного тока между спиралью и корпусом возникает напряжённость поля, на которую заводская изоляция не рассчитана. Пробой происходит не сразу, а через недели или месяцы работы, в самый неподходящий момент зимой. Корпус, изоляцию и выводы под 600 В делаем сразу с нужным запасом вместо донастройки серийного изделия.
Что прислать нам для расчёта
- Напряжение и род тока (постоянное или переменное), фактический номинал сети на объекте
- Требуемая мощность или площадь/длину обогреваемого участка
- Эскиз или фото посадочного места: как нагреватель крепится к рельсу или в кожухе
- Материал и степень защиты (IP) существующего кожуха, если он уже есть
- Способ подключения кабеля: разъём, клеммная коробка, длина вывода
- Количество точек обогрева на объекте: для расчёта срока и цены партии
Сроки и минимальная партия
Для такого нестандартного напряжения в прайсе нет готовой строки: цена считается по чертежу или фото посадочного узла, индивидуально под длину, диаметр и крепление. Изготавливаем от 1 штуки, срок производства 7-14 рабочих дней, отправка СДЭК или ПЭК по России и в Казахстан.
