Чем зона турникетов отличается от обычной двери
Стандартная входная дверь открывается секунду-две, потом закрывается. Проход через турникет — другая история: люди идут потоком, несколько створок могут быть открыты одновременно, а в час пик просвет практически не закрывается. Это меняет расчёт.
Три физических параметра, которые отличают турникетную зону:
- Ширина проёма — обычно 0,7–1,0 м на турникет, при 4 турникетах суммарно 3,0–4,0 м. Это уже не дверь, а полноценный проём.
- Высота потолка — как правило 3–4 м. Тепловая завеса должна добивать до пола при такой высоте.
- Интенсивность потока — на вокзале коэффициент открытости проёма 0,4–0,6 против 0,1–0,2 для обычного офиса.
Именно поэтому проектировщики закладывают на вокзальные турникеты мощность вдвое-втрое больше, чем при расчёте по площади пола.
Три способа обогреть зону турникетов
| Способ | Принцип | Мощность | Условие применения |
|---|---|---|---|
| Тепловая завеса | Воздушный барьер над проёмом, ТЭН нагревает поток | 3–9 кВт / 1 м ширины | Потолок от 2,5 м, есть место для монтажа над проёмом |
| ИК-панели потолочные | Лучистый нагрев зоны сверху вниз | 300–500 Вт/м² площади пола | Потолок 2,5–4 м, нет возможности поставить завесу |
| Воздухонагреватель с каналом | Нагретый воздух подаётся через решётку снизу или сбоку | 2–8 кВт | Есть место в техническом пространстве под полом или в стене |
На большинстве вокзалов первый выбор — тепловая завеса. Она решает главную задачу: не пускает холодный воздух с улицы внутрь здания.
Расчёт мощности тепловой завесы
Исходные данные
Возьмём типичный пример: 4 турникета по 0,9 м = ширина проёма 3,6 м. Высота проёма 2,2 м. Расчётная температура снаружи −25°С, внутри +18°С, разница ΔT = 43°С. Ветер 5 м/с.
Шаг 1 — тепловые потери через инфильтрацию
Укрупнённый расчёт по формуле:
Q = q × S × k
- q — удельный тепловой поток инфильтрации ≈ 125 Вт/м² (при ΔT = 43°С и ветре 5 м/с)
- S — площадь проёма: 3,6 × 2,2 = 7,92 м²
- k — коэффициент открытости 0,4 для вокзальных турникетов
Q = 125 × 7,92 × 0,4 = 396 Вт
Шаг 2 — запас на пиковую нагрузку
Расчётные тепловые потери 396 Вт — это среднее. В час пик, когда все 4 турникета открыты одновременно, а снаружи порыв ветра, нагрузка вырастает в 3 раза. Проектировщики закладывают коэффициент запаса 2–3:
Q_расч = 396 × 2,5 = 990 Вт ≈ 1 кВт
Шаг 3 — мощность завесы по воздушному барьеру
Правило для вокзала: мощность завесы = 1,2–1,7 кВт на 1 м ширины проёма при высоте 2,2 м.
Для нашего примера: 3,6 м × 1,5 кВт/м = 5,4 кВт — округляем до 6 кВт с запасом.
| Ширина проёма, м | Высота, м | Мощность завесы, кВт |
|---|---|---|
| 0,9 (1 турникет) | 2,2 | 1,5–2,0 |
| 1,8 (2 турникета) | 2,2 | 2,5–3,5 |
| 2,7 (3 турникета) | 2,2 | 3,5–5,0 |
| 3,6 (4 турникета) | 2,2 | 4,5–6,0 |
| 4,5 (5 турникетов) | 2,5 | 6,0–8,0 |
Расчёт для зоны турникетов с высоким потолком
Когда потолок 3,5–4 м и проём высокий (или нет отдельного тамбура), считают не только барьер, но и тепловую нагрузку всей зоны. Пример: зона 5 × 4 м = 20 м², потолок 4 м.
Конвективная нагрузка: 50–80 Вт/м² × 20 м² = 1000–1600 Вт. Плюс инфильтрация через проём (расчёт выше, ~1 кВт с запасом). Итого: 2–2,6 кВт конвекции — но при высоком потолке теплоёмкость воздуха в зоне большая, и практика показывает, что проектировщики закладывают 3,5–4 кВт на такую зону дополнительно к завесе.
Когда завеса не подходит и что делать
Слишком низкий потолок (< 2,5 м)
При высоте потолка 2,0–2,4 м завеса не успевает разогнать поток до пола — барьер получается «дырявый». Выход: ИК-панели над проходом. Они не зависят от высоты так критично, нагревают саму зону и людей, а не создают воздушную стену.
Расчёт мощности ИК-панелей
Удельная мощность для вокзальной зоны — 400–500 Вт/м² (выше, чем для офиса, из-за инфильтрации). Для зоны 20 м²: 400 × 20 = 8000 Вт = 8 кВт. Это 5–6 панелей по 1,2–1,5 кВт, расставленных равномерно над проходами.
Комбинированный вариант
На крупных вокзалах часто совмещают: завеса закрывает проём, ИК-панели греют зону ожидания перед турникетами. Суммарная мощность при этом на 15–20% ниже, чем если бы ставили только один вид нагрева с запасом на всё.
ТЭН внутри тепловой завесы
Завеса — это корпус с вентилятором и нагревателем внутри. Нагреватель — один или несколько ТЭН. Для вокзального применения характерны:
- Материал трубки — нержавеющая сталь 12Х18Н10Т или аналог. На вокзале воздух содержит уличную грязь, реагенты с обуви пассажиров, влагу — оцинковка и медь быстро деградируют.
- Диаметр — 8 или 10 мм. Меньший диаметр даёт лучшее оребрение и выше теплоотдача с единицы объёма.
- Форма — прямолинейная или U-образная. U-образные удобнее при замене: выходят с одной стороны корпуса, не нужно демонтировать всю завесу.
- Мощность одного ТЭН — 1,5–3,0 кВт. В завесе 6 кВт обычно 2–4 нагревателя в параллели.
- Напряжение — 220 В (бытовой ввод) или 380 В (трёхфазный, для мощных завес от 5 кВт).

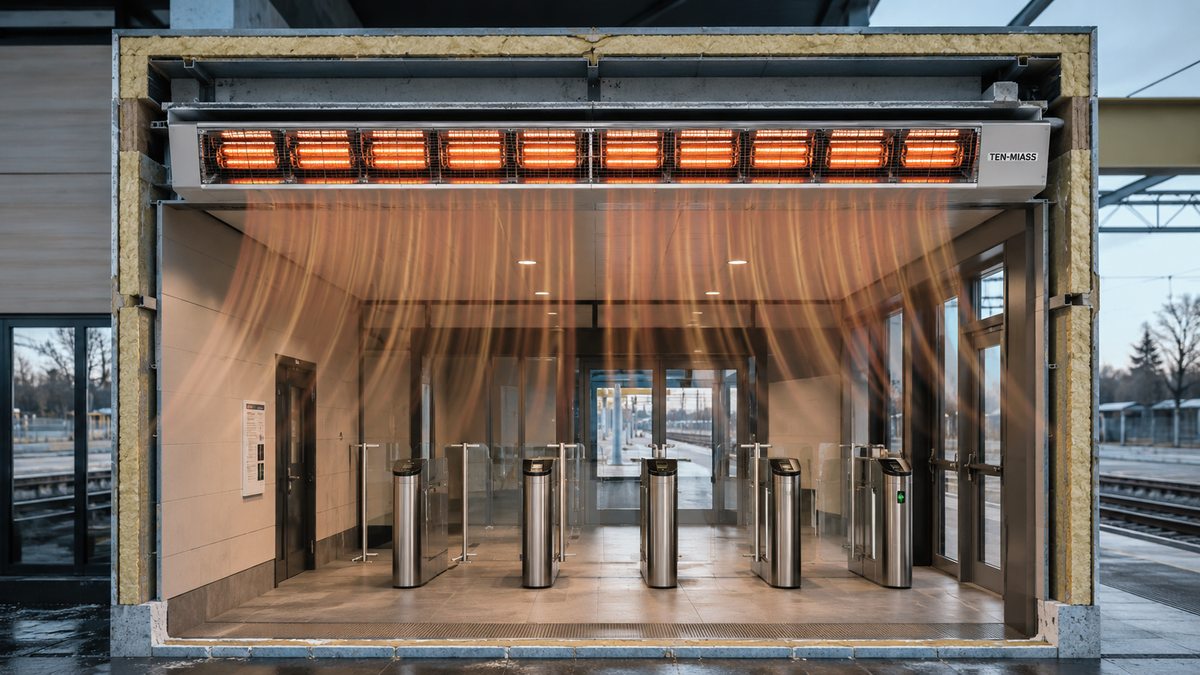

Монтаж завесы над турникетами
Несколько технических моментов, специфичных для вокзала:
- Завеса монтируется вдоль проёма, не поперёк. При ширине 3,6 м берут одну длинную завесу или две по 1,8 м с перекрытием 5–10 см — щели между секциями недопустимы.
- Воздухозабор — снизу или сзади, не с уличной стороны. Иначе завеса будет затягивать холодный воздух и охлаждать поток сама себя.
- Управление — отдельный выключатель или автоматика по датчику температуры / датчику открытия турникета. На оживлённых вокзалах завеса работает круглосуточно в сезон.
- Электрическое подключение — для завесы 6 кВт на 380 В нужен кабель сечением 2,5 мм² и автомат 16А на фазу.
Что нужно знать для заказа ТЭН к завесе
Если стандартная завеса не подходит по размерам (нестандартный проём, сгоревший нагреватель в уже установленном корпусе, собственная разработка), ТЭН изготавливают под чертёж. Для расчёта и заказа нужно передать:
- Мощность (кВт) и напряжение (220 / 380 В)
- Диаметр трубки (8, 10 или 12 мм)
- Материал (нержавейка, медь — нержавейка для вокзала обязательна)
- Длина рабочей части и габаритный размер (со схемой или эскизом)
- Тип вывода — ∅10 мм резьба М10, М12 или фланец
- Количество штук
Минималка — 1 штука. Срок — от 3 рабочих дней. Доставка по России.
Изготовим нагреватель по вашим параметрам от 1 штуки.
ОСТАВИТЬ ЗАЯВКУ →
Часто задаваемые вопросы
Какой вид обогрева подойдёт для зоны турникетов на вокзале?
Для зоны турникетов используют три подхода: тепловые завесы над проёмом, инфракрасные потолочные панели, воздухонагреватели с каналом. При высоте потолка 2,5 м и выше — тепловая завеса первый выбор: она закрывает проём по всей ширине и создаёт воздушный барьер между улицей и залом.
Как рассчитать мощность тепловой завесы для турникетного прохода?
Базовая формула: Q = q × S × k, где q ≈ 125 Вт/м² (при ΔT=43°С), S — площадь проёма, k — коэффициент открытости 0,4 для вокзала. Полученное значение умножают на 2–3 для запаса. Затем проверяют по воздушному барьеру: 1,2–1,7 кВт на каждый метр ширины проёма. Итоговое значение — большее из двух.
Сколько кВт нужно для обогрева 4 турникетов?
Для 4 турникетов по 0,9 м (ширина 3,6 м) при высоте 2,2 м — тепловая завеса мощностью 4,5–6,0 кВт. Минимальный расчёт даёт около 1 кВт компенсации потерь, но создание воздушного барьера требует 4–6 кВт. Проём без барьера — это не обогрев, а печка с открытым окном.
Можно ли использовать ИК-обогреватели в зоне турникетов?
Да, если потолок ниже 2,5 м или монтаж завесы невозможен. Мощность ИК-панелей — 400–500 Вт/м² площади зоны. Для 20 м² нужно 8–10 кВт. ИК-панели нагревают людей и поверхности напрямую, без воздушного барьера — поэтому при сильном морозе их комбинируют с завесой.
Какой ТЭН стоит внутри тепловой завесы?
Трубчатый нагреватель из нержавеющей стали ∅8–12 мм, прямолинейный или U-образный, мощность 1,5–6 кВт, напряжение 220 или 380 В. В вокзальной завесе мощностью 6 кВт — обычно 2–4 таких ТЭН параллельно. Нержавейка обязательна: воздух на входе вокзала влажный и загрязнённый.
Почему нельзя занижать мощность завесы у турникетов?
Турникет открывается 200+ раз в час пик — коэффициент открытости проёма в 3–5 раз выше, чем у торгового центра. Маломощная завеса не создаёт барьер при морозе и ветре. Итог: за 20 минут температура в зоне падает до 5–8°С вместо нормативных 16°С, поверхность пола обмерзает, — аварийное отключение и жалобы.
Могут ли изготовить ТЭН для нестандартной тепловой завесы?
Да. ТЭН-Миасс производит нагреватели по чертежам от 1 штуки. Нужно передать: мощность, напряжение, диаметр и материал трубки, длину, форму, тип вывода. Срок — от 3 рабочих дней. Телефон: +7(919)405-21-39.
