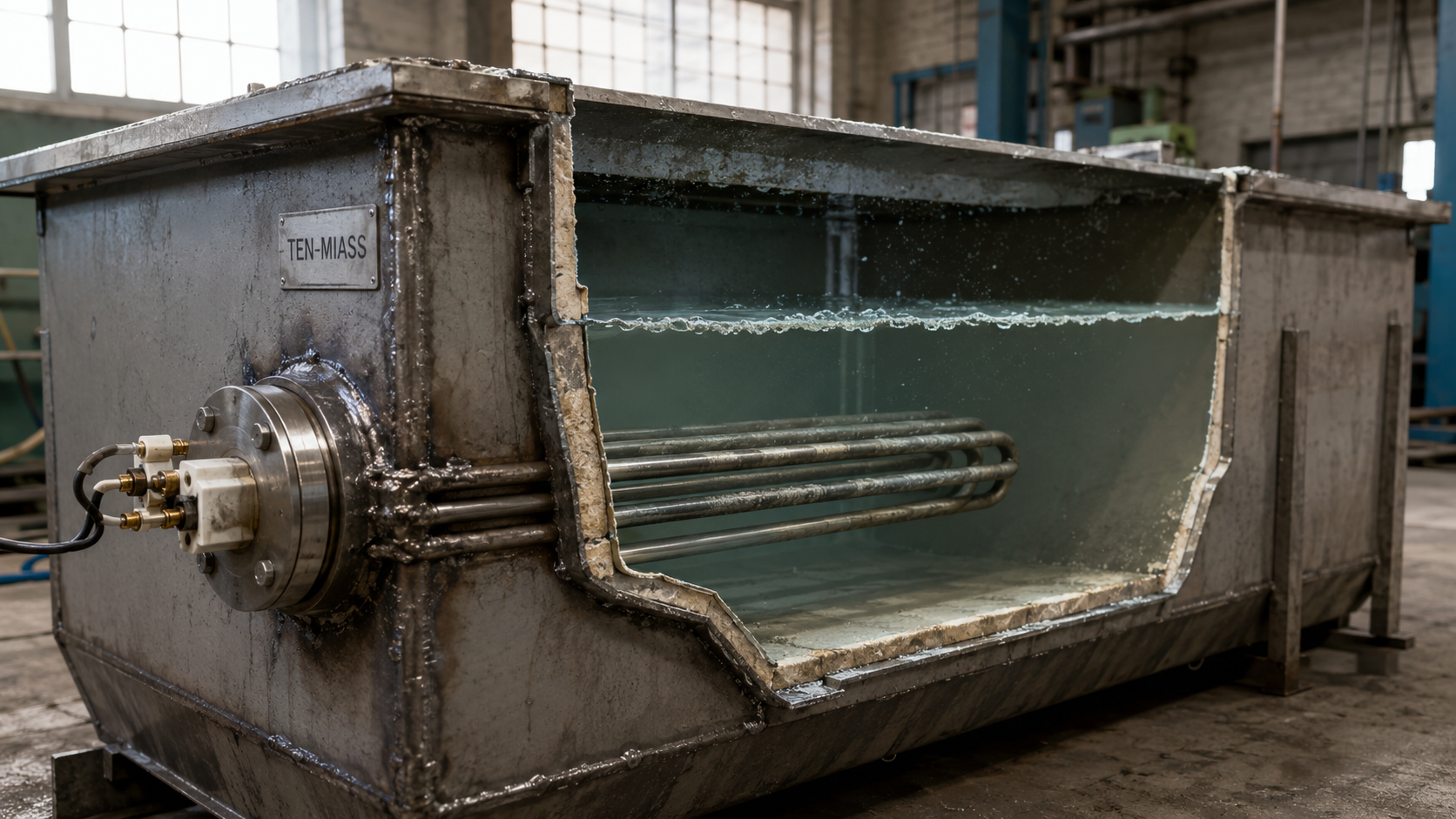

ТЭН из нержавейки или латуни: что выбрать для промышленного нагрева?
Латунь и нержавеющая сталь — два распространённых материала оболочки трубчатых электронагревателей. Для инженера-теплотехника принципиальна не цена, а поведение оболочки в рабочей среде: химический состав, температура, наличие хлоридов или аммиака. Ошибка в выборе приводит к внеплановой остановке экструдера, пастеризатора или гальванической ванны — времени на замену уходит больше, чем на сам ремонт. Разберём, когда латунный ТЭН действительно уместен, а когда его место — только музей промышленного наследия.
Конструкция ТЭНа: почему оболочка — не просто трубка
Внутри трубчатого электронагревателя нихромовая спираль находится в магнезитовой засыпке (периклазе). Засыпка выполняет двойную функцию: изолирует витки спирали от оболочки и передаёт теплоту от нихрома к стенке. Металлическая трубка защищает несущий элемент от внешней среды. Теплопроводность оболочки влияет на максимально допустимую удельную мощность (Вт/см²) и на скорость выхода на режим. Латунь проводит тепло примерно в 5–6 раз лучше, чем нержавейка: около 100 Вт/(м·К) против 16–20 Вт/(м·К) у AISI 304 (08Х18Н10). Однако это преимущество нивелируется, если на поверхности появляется слой накипи или оксидов — они работают как изолятор в обе стороны.
Важный промышленный параметр — не теплопроводность, а стойкость оболочки к конкретной химической среде. ТЭН из латуни в воде с повышенным содержанием хлоридов может выйти из строя через несколько месяцев, тогда как аналогичный по мощности нержавеющий или титановый нагреватель прослужит годы. Поэтому решение «медь или нержавейка» принимают после экспресс-анализа воды, пара или технологического раствора.
Латунный ТЭН против нержавейки: сравнительная таблица
| Параметр | Латунь (Л63, Л68) | Сталь 10 (углеродистая) | Нержавейка AISI 304 (08Х18Н10) |
|---|---|---|---|
| Теплопроводность, Вт/(м·К) | 100–120 | 45–55 | 16–20 |
| Максимальная температура оболочки, °C | 150 (в воде до 100) | до 450 (для сухих сред) | 200 (для воды), 600 (для воздуха) |
| Удельная мощность без снижения ресурса, Вт/см² | 4–6 (вода) | 8–10 (воздух) | 10–15 (вода), до 25 (воздух) |
| Стойкость к хлоридам | низкая, точечная коррозия при >150 мг/л | не используется во влажных средах | умеренная, до 250 мг/л; выше — лучше AISI 316 |
| Стойкость к слабым кислотам и аммиаку | низкая, разрушается | низкая | умеренная |
| Область применения | водопроводная вода, отопление | воздух, масло, сухие неагрессивные среды | вода, пар, пищевые среды |
| Срок службы в воде с хлоридами 300 мг/л при 90 °C | 3–6 месяцев | не применяется | 2–3 года |
Для гальванических ванн и морской воды вместо нержавейки применяют титан (ВТ1-0) — он не реагирует с хлоридами даже при концентрации 500 мг/л и выше. ТЭНы из титана дороже, но в агрессивных средах экономически выгоднее, чем ежемесячная замена латунных нагревателей.
Правила выбора материала оболочки под технологическую задачу
- Вода, пар до 200 °C — нержавейка AISI 304 (08Х18Н10). Если жёсткость высокая, применяйте ТЭН с уменьшенной удельной мощностью (до 10 Вт/см²), чтобы снизить накипеобразование.
- Сухой нагрев воздуха, масла, инертных газов — сталь 10. Рабочая температура до 450 °C, низкая стоимость, стабильная геометрия под патронный ТЭН.
- Пищевые среды, требующие регулярной санитарной мойки — цельнотянутая труба 12Х18Н10Т. Это аналог AISI 321, бесшовная структура исключает расслоение металла при резких перепадах температуры и контакте с моющими растворами.
- Хлориды, морская вода, гальванические электролиты — титан (ВТ1-0). Для сред с pH < 4 и температурой выше 80 °C рекомендуется AISI 316 (10Х17Н13М2) или сплавы на основе никеля Incoloy 800 (ХН32Т), но такие решения требуют индивидуального расчёта.
- Латунь — допустима только для систем питьевого водоснабжения с хлоридами менее 150 мг/л и температурой не выше 100 °C. В промышленных котельных такие показатели встречаются редко, поэтому латунные ТЭНы проигрывают нержавеющим по сроку службы.
Практический кейс: замена латунного ТЭНа на нержавеющий
На заводе ЖБИ стояла блочно-модульная котельная для приготовления горячей воды. В двух баках ёмкостью 2 м³ работали латунные ТЭНы по 9 кВт каждый. Скважинная вода содержала 300 мг/л хлоридов, жёсткость 7 мг-экв/л. Нагреватели выходили из строя в среднем через 4–5 месяцев: на оболочке появлялись сквозные язвины, спираль замыкалась на корпус.
Было: латунный ТЭН, удельная мощность 11 Вт/см², срок службы 4 месяца, внеплановые остановки 3 раза в год, затраты на ТЭНы и монтаж — около 90 тыс. руб. за год.
Стало: ТЭН из AISI 304 (08Х18Н10) с удельной мощностью 8 Вт/см², длина и диаметр трубки прежние, мощность 9 кВт сохранена. Удельную мощность снизили за счёт увеличения активной длины нагревателя на 25%. Через год эксплуатации накипь чистят планово, а сам ТЭН продолжает работать без следов коррозии.
Важно: материал оболочки не влияет на сопротивление нагревательного элемента — оно задаётся и нихромовой спирали. Для однофазного ТЭНа сопротивление R = U²/P. Например, нагреватель 3 кВт на 220 В имеет R = 220² / 3000 ≈ 16,1 Ом. Для трёхфазной схемы «звезда» на 380 В на один элемент приходится фазное напряжение 220 В, и расчёт выполняется аналогично. При изготовлении ТЭНа по ГОСТ 13268-88 допуск по мощности составляет +5/−10%, что соответствует несимметричному допуску сопротивления −4/+11%. Точное сопротивление указывают в паспорте нагревателя.
Почему заказ под чертёж снижает риск ошибки
Серийные ТЭНы из розницы рассчитаны на бытовые бойлеры и имеют фиксированную геометрию. Для промышленного оборудования длина, диаметр трубки, резьба и мощность подбираются под конкретный бак или калорифер. На производстве «ТЭН-Миасс» изготавливают нагреватели по чертежу, эскизу или фотографии вышедшего из строя образца. Минимальная партия — один ТЭН, срок изготовления типового — 5–10 рабочих дней.
При заказе важно указать не только габариты, но и среду нагрева, рабочую температуру и напряжение. От этих данных зависит выбор марки стали и удельной мощности. Например, для воды с хлоридами 250 мг/л лучше использовать AISI 316 (10Х17Н13М2), а не AISI 304 — разница в сроке службы достигает двух раз. Для воздуха с температурой 400 °C подходит сталь 10 с омеднённым покрытием, но при наличии сернистых соединений необходима нержавейка AISI 321 (08Х18Н10Т).
Нестандартная геометрия — ещё один аргумент в пользу производства под чертёж. Трубка диаметром от 4 до 32 мм и длиной от 30 до 6000 мм позволяет вписать нагреватель в любой шкаф, экструдер или паровую ванну. Фланцы DN50–DN150 под ключ-шестигранник, резьбы G1/2, G3/4, M14×1.5 для одиночных ТЭНов и G1.5, G2, M48×2 для блок-нагревателей — всё это выполняется по вашему техзаданию.
Практический итог
Латунный ТЭН имеет право на жизнь только в неагрессивной водопроводной воде с температурой до 100 °C. Для пара, пищевых сред, воздуха, масла и химических растворов однозначно выгоднее нержавеющая сталь или титан. Теплопроводность латуни не компенсирует её слабость к хлоридам и аммиаку, а удельный нагрев выше 6 Вт/см² сокращает ресурс до нескольких недель. Заказывая ТЭН под чертёж, вы получаете мощность, геометрию и материал, рассчитанные на конкретные условия эксплуатации, а не универсальный компромисс из магазина.
Если сомневаетесь, какой материал оболочки подойдёт для вашего технологического процесса, отправьте техзадание в «ТЭН-Миасс» — инженер пересчитает мощность, длину и марку стали под вашу среду и напряжение.
