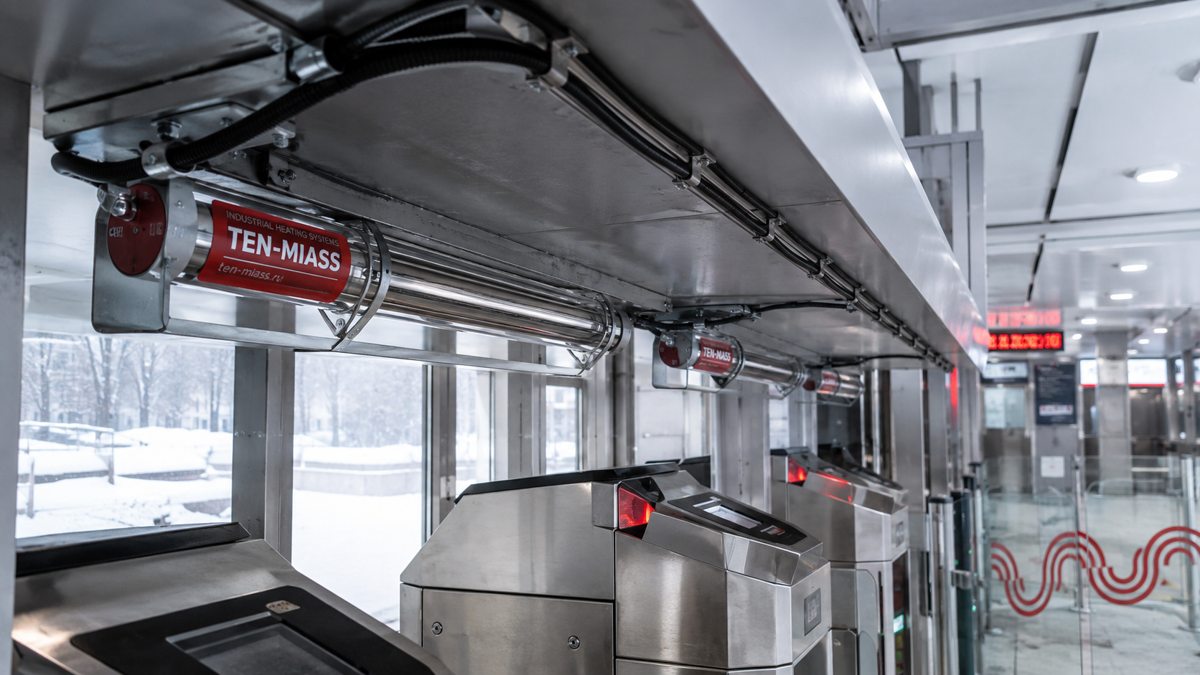

ТЭН над турникетами вокзала от замерзания механизмов

При -15°C смазка в приводном механизме турникета загустевает настолько, что электромотор не может провернуть планку. Не отказ электроники, не сбой СКУД, а просто замёрзшее масло в редукторе. Именно по этой причине в феврале на вокзалах и в метро с уличными переходами периодически скапливаются очереди у нерабочего прохода.

Решение давно известно: трубчатый электронагреватель (ТЭН), смонтированный в корпус турникета или над механизмом привода. Но подобрать его правильно сложнее, чем кажется: уличный турникет требует другого подхода, чем тот же аппарат в тёплом вестибюле.

Где замерзает турникет и где ставить ТЭН

Турникет состоит из двух зон, которые замерзают по-разному.

Приводной отсек (мотор, редуктор, передача) находится в нижней части корпуса. Здесь нет сквозняков, но металлический корпус быстро остывает до уличной температуры. При -20°C масло в редукторе превращается в пасту, момент на валу падает, и защита по перегрузке отключает мотор. ТЭН мощностью 100-150 Вт, вмонтированный в нижний отсек, держит температуру редуктора выше +5°C при любом морозе. Место монтажа: на дне корпуса или вдоль боковой стенки отсека, расстояние от нагревателя до ближайшей детали из пластика или резины не менее 40 мм.

Механизм планки и верхние шарниры - другая история. Шарниры, если они не уплотнены должным образом, набирают влагу: конденсат при перепадах температуры, талый снег с одежды пассажиров, промывочная вода при уборке. В мороз это выпирает льдом. Здесь ТЭН монтируют прямо над узлом вращения, иногда П-образный элемент огибает стойку планки. Мощность для этой зоны обычно меньше, 50-100 Вт, задача не «обогреть объём», а убрать лёд из конкретного места.

Материал оболочки: что выбрать для улицы

Внутри тёплого вестибюля, где нет влаги и агрессивной химии, подходит обычная сталь 10. Это стандартный материал для нагревателей в воздушных средах, стоит дешевле и хорошо выдерживает изгибы при нестандартных формах.

Турникет на открытой платформе, в переходе с зимним сквозняком или под навесом без стен, это другой случай. Там конденсат, дорожные реагенты (хлористый натрий, кальций хлорид), иногда прямые брызги. Сталь 10 в такой среде ржавеет за один сезон. Нужен AISI 304 (российское обозначение 08Х18Н10) - стандартная нержавейка, держит влагу и большинство реагентов. Если рядом применяют агрессивные хлорсодержащие составы или платформа у моря, берут 12Х18Н10Т - жаропрочная нержавейка с более высоким сопротивлением к коррозии.

Расчёт мощности

Базовая формула для антизамерзания металлического корпуса в воздухе: 30-40 Вт на погонный метр периметра прогреваемой зоны. Для небольшого приводного отсека турникета с периметром 1,5-2 м это даёт 60-80 Вт. На практике берут с коэффициентом запаса 1,5-2 на случай экстремального мороза и ветра, итого 100-150 Вт на приводной отсек.

Если корпус турникета металлический и не утеплён изнутри, теплопотери выше. Для уличного турникета на открытой платформе при расчётной температуре -25°C (Сибирь, Урал, Сахалин) полная мощность нагрева обоих отсеков составит 300-500 Вт. Это два независимых ТЭН или один мощный с термостатом.

Термостат обязателен: без него нагреватель работает постоянно, перегревает смазку и увеличивает расход электроэнергии. Датчик температуры ставят в нижнем отсеке, уставка включения +3°C, отключения +15°C. При таком режиме ТЭН работает только тогда, когда это реально нужно.

Типовые параметры ТЭН для турникетов

Требования к IP-защите

IP-защита - один из параметров, который чаще всего занижают при заказе, а потом удивляются отказам.

Закрытый вестибюль без прямого попадания воды: IP54 (пылезащита + защита от брызг в любом направлении). Подходит для большинства ТЭН внутри корпуса турникета при условии, что уборочная вода туда не заходит.

Переход с открытым верхом, навес без стен, уличный турникет с навесом: IP65 - полная пылезащита плюс защита от струй воды под давлением. Это минимально приемлемый уровень для мест, где уборку делают шлангом или мойкой высокого давления.

Открытая платформа без навеса, прямой дождь и снег: IP67 (погружение в воду до 1 м в течение 30 минут). Здесь же нужны кабельные вводы с уплотнением под IP67, иначе весь смысл защищённого корпуса пропадает через первый же штуцер.

На практике для уличных турникетов РЖД и московского метро в последние годы проектировщики закладывают IP65 как минимум, IP67 там, где есть риск затопления (низкие платформы, подтопляемые переходы).

Форма нагревательного элемента

Внутренние размеры корпуса турникета редко позволяют поставить прямой стержень нужной длины. Чаще требуется изогнутая форма: П-образная для размещения вдоль двух стенок, U-образная для отдельного отсека, иногда сложная пространственная конфигурация под конкретную модель оборудования.

Патронный ТЭН диаметром 10-16 мм можно согнуть в любую плоскую или объёмную форму радиусом от 20 мм. Длина нагревательной части от 30 до 6000 мм, длина холодных концов под вывод кабеля - по требованию заказчика. Именно эта гибкость в изготовлении по чертежу позволяет вписать нагреватель в уже существующий корпус без переделки турникета.

Оребрённые ТЭН для приводного отсека не нужны: там нет движения воздуха, и оребрение не даёт преимущества. Они нужны в открытых воздушных средах - под навесом или на открытой платформе - где конвекция ускоряет теплообмен и нагреватель той же мощности прогревает больший объём.

Что передать производителю при заказе

Чтобы получить правильный ТЭН без переделок, нужно передать следующее:

• Фото или эскиз места монтажа с размерами внутреннего пространства
• Модель турникета (если известна) или типовой конструктив (уличный/крытый, есть ли навес)
• Расчётная минимальная температура окружающей среды
• Наличие химических реагентов на платформе (хлориды, соль)
• Требуемое напряжение питания (220 В или 380 В)
• Количество единиц

По этим данным рассчитывают мощность, подбирают материал и делают рабочий чертёж. Если данных недостаточно, можно прислать просто фото с рулеткой: этого обычно достаточно для первичного расчёта и согласования.

Монтаж и эксплуатация

ТЭН в корпусе турникета крепят на металлические скобы или кронштейны. Прямой контакт нагревательной трубки с пластиковыми деталями недопустим: при мощности 150 Вт поверхность трубки нагревается до 80-120°C в зависимости от вентиляции отсека. Даже кратковременный контакт с пластиком даёт деформацию или оплавление.

Кабель питания прокладывают в металлорукаве или жёстком кабель-канале, если рядом есть движущиеся детали. Термостатный датчик фиксируют не на корпусе ТЭН (там будет ложное срабатывание), а на стенке отсека или на редукторе - там, где реально нужно отслеживать температуру.

Срок службы ТЭН в режиме антизамерзания при правильно выбранном материале и нагрузке - 10-15 лет. Основная причина досрочного выхода из строя - коррозия клеммного соединения при попадании воды и перегрев от неработающего термостата. Оба фактора устраняются на этапе выбора комплектации.

Совместимость с системой управления СКУД

ТЭН для антизамерзания работает полностью независимо от электроники турникета. Это отдельная цепь питания: термостат, нагреватель, кабель. Никакого взаимодействия с контроллером СКУД, считывателями карт или управляющим ПО не требуется.

Единственный момент интеграции: сигнал термостата иногда выводят на общий щит мониторинга объекта, чтобы дежурный видел, что система антизамерзания активна. Это уже задача для проектировщика щита, не для производителя ТЭН.

При проектировании нескольких турникетов в ряд (стандартная ситуация для вокзального вестибюля) каждый турникет получает свой независимый контур: отказ одного не затрагивает соседние. Мощность на группу из 5 турникетов при 200 Вт каждый - 1 кВт, это одна фаза стандартного вводного щита.

Первые отказы турникетов в морозы почти всегда появляются не в самый холодный день зимы, а в первые ночи, когда температура опускается ниже -10°C резко после тёплого периода. Редукторное масло ещё не адаптировано, смазка стала густой, а утром первый же пассажир обнаруживает, что планка не идёт. ТЭН с термостатом включился бы ещё ночью, при +3°C в отсеке, и к утреннему часу пик температура в механизме была бы рабочей.
