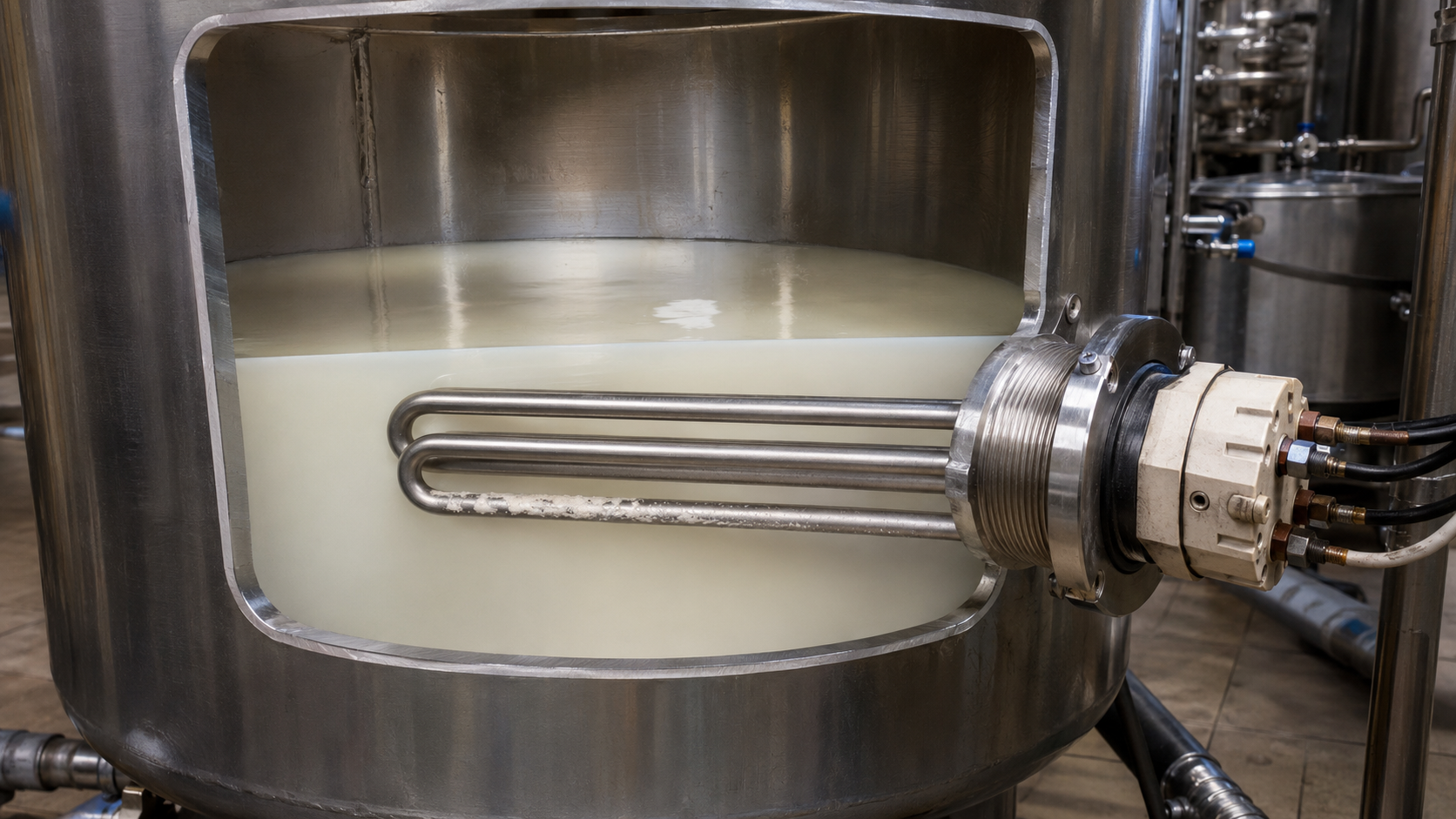

ТЭН на 380 В: звезда или треугольник — как выбрать схему подключения

При проектировании блочно-модульной котельной или линии розлива молока инженеру приходится решать: как подключить трёхфазный ТЭН на 380 В — звездой или треугольником. Разница не в способе укладки провода, а в мощности, которая выделится на том же сопротивлении. Серийный блок на 30 кВт, включённый не по той схеме, вместо нагрева даст 10 кВт или перегрузит спираль. Чтобы не гадать, достаточно трёх формул и одного замера сопротивления.

Что меняет схема соединения: мощность и ток

Трёхфазный ТЭН — это три независимых нагревательных элемента (петли) в общем корпусе или на фланце. Каждая петля имеет своё сопротивление. Схема соединения — это способ подать на эти петли линейные 380 В или фазные 220 В.

Для одной петли работает базовый закон Ома:

R = U² / P

где R — сопротивление петли, Ом; U — напряжение на петле, В; P — мощность, Вт.

Если три одинаковые петли соединить звездой, каждая окажется под фазным напряжением 220 В (при линейных 380 В). Если треугольником — под линейным 380 В. Так как мощность пропорциональна квадрату напряжения, при переходе со звезды на треугольник мощность трёхфазного ТЭНа вырастет в 3 раза.

• Звезда: U_петли = 220 В, мощность блока P_блока = 3 × U² / R
• Треугольник: U_петли = 380 В, мощность блока P_блока = 3 × (3 × U² / R) = 9 × U² / R

Тот же ТЭН на 10 кВт при соединении звездой выдаст 30 кВт при переключении на треугольник — но спираль на такой режим не рассчитана, и петля перегорит в первые минуты. Поэтому схему выбирают не «по желанию», а по паспортной мощности и напряжению.

Звезда: когда нужна ровно одна фаза на петлю

Схема «звезда» применяется в большинстве промышленных ТЭНов мощностью до 15–20 кВт. Причина — петли из нержавеющей стали и нихрома имеют сопротивление, которое при 380 В даёт слишком большой ток для одной спирали.

Пример. Нужен блок 12 кВт. Сопротивление одной петли при звезде:

R = U² / P_петли = 220² / 4000 = 12,1 Ом.

Если подать 380 В на ту же петлю, ток вырастет до 380 / 12,1 = 31,4 А. Контактные клеммы, провода и сам ТЭН обычно рассчитаны на ток до 25 А на петлю. Превышение — это нагрев клеммной колодки, оплавление изоляции, риск короткого замыкания в распределительном щите.

Звезда даёт ещё одно важное преимущество — нулевую точку. Если в щите есть рабочий ноль, можно снять 220 В для питания вентилятора обдува, датчика давления или сервопривода котла без отдельного трансформатора.

Треугольник: для мощностей от 20 кВт и выше

Когда инженеру требуется 30, 45 или 90 кВт, звезда невыгодна. При напряжении 220 В на петле ток каждой петли становится слишком большим, диаметр выводных стержней и сечения силовых кабелей растут. Переход на треугольник снижает ток в общем проводе.

Рассмотрим блок 30 кВт на 380 В. При соединении треугольником каждая петля работает на 380 В, мощность петли — 10 кВт, сопротивление:

R = 380² / 10000 = 14,44 Ом.

Линейный ток блока:

I_линейный = P / (√3 × U_линейного).

Подставляем: 30000 / (1,73 × 380) = 45,6 А. Ток в каждой петле — 26,3 А, но в линейном проводе он складывается из двух фаз и равен 45,6 А.

Для сравнения — тот же блок при звезде потребовал бы линейный ток около 78 А при той же мощности. То есть для звезды понадобился бы кабель сечением 16 мм² вместо 10 мм² и, соответственно, более дорогой автоматический выключатель.

Поэтому стандартная практика проектировщиков:

• до 12 кВт — звезда (или «звезда с нулём» для питания 220 В);
• от 15 до 30 кВт — треугольник (при равномерной нагрузке фаз);
• свыше 30 кВт — треугольник с коммутацией ступеней: например, 30, 60, 90 кВт через контакторы.

Как определить схему подключения по существующему ТЭНу

Если ТЭН уже стоял в пастеризаторе или муфельной печи, а маркировка стёрта, схему восстанавливают замером сопротивления изоляции и петли. Делают это на обесточенном аппарате после слива воды.

Порядок действий:

1. Обесточить оборудование, вывесить плакат «Не включать — работают люди».
2. Снять клеммные перемычки — если они есть.
3. Замерить сопротивление между тремя выводами ТЭНа. Если прибор показывает одинаковые значения между всеми парами (например, 3,4 Ом) — петли равные.
4. Замерить сопротивление между каждым выводом и корпусом — должно быть не менее 20 МОм; если меньше, ТЭН отправляют в брак или на сушку.
5. Решить: если между выводами 3,4 Ом, а напряжение питания 380 В — рассчитываем мощность при треугольнике: P_петли = 380² / 3,4 = 42,4 кВт? Это ошибка.

Стоп. На втором шаге мы сняли перемычки. Значит, между выводами мы измерили сопротивление одного элемента, а не цепи звезды или треугольника. Если перемычки остались, для звезды сопротивление между линейными выводами равно двум последовательным петлям: R_изм = R_петли × 2. Для треугольника — две петли параллельно третьей: R_изм = (R_петли²) / (R_петли + R_петли) + R_петли = 1,5 × R_петли.

Практический совет: всегда измеряйте сопротивление каждой петли отдельно, предварительно отсоединив проводники. Только так вы получите исходные данные для формулы R = U² / P.

Таблица: сопротивление петли, мощность и схема для 380 В

Таблица составлена для блока из трёх равных петель. Суммарная мощность блока указана для соединения звездой (220 В на петле) и треугольником (380 В на петле). Сопротивление — одной петли.

Числа в таблице соответствуют ГОСТ 13268-88, который допускает отклонение мощности от номинальной в пределах +5/−10%. Это значит, что замеренное сопротивление может отличаться от расчётного: для номинальных 4 кВт сопротивление по ГОСТ — от 10,9 до 12,7 Ом (при 220 В), а допуск по сопротивлению несимметричный: −4% / +11%.

Пример из практики производства ТЭН-Миасс: заказчик прислал чертёж на 12 кВт

Пищевой комбинат запросил трубчатый нагреватель для ванны пастеризации. В техническом задании: 380 В, 12 кВт, длина по присоединительному размеру 850 мм, штуцер G1 1/4". Заводской инженер посчитал:

R = U² / P = 220² / 4000 = 12,1 Ом.

Три петли по 4 кВт соединяются звездой. Фазный ток: I_ф = P_фазы / U_фазы = 4000 / 220 = 18,2 А. Выводные стержни — диаметр 6 мм, латунный фланец, оболочка — AISI 304 (08Х18Н10) для пищевой воды.

Если бы на том же чертеже указали «12 кВт, 380 В, треугольник», сопротивление петли было бы другим: 380² / 4000 = 36,1 Ом. Диаметр спирали и шаг навивки изменились бы, а длина ТЭНа осталась прежней. С точки зрения завода это не замена перемычек, а другой нагреватель. Поэтому нельзя «переключить звезду на треугольник» на том же ТЭНе — он либо выдаст втрое больше мощности, либо нагреет втрое меньше.

Проверка перемычек и клеммных колодок

Схема соединения реализуется не внутри трубки, а на клеммной коробке — перемычками. Частая ошибка монтажников — оставить перемычки от прошлого подключения при установке нового ТЭНа. Перед пуском проверьте:

1. Схему на шильдике или в паспорте изделия.
2. Соответствие количества перемычек схеме: для звезды — одна перемычка на выводы 1, 2, 3; для треугольника — три перемычки попарно.
3. Момент затяжки контактных винтов — не менее 1,2 Н·м для штуцерных ТЭНов.
4. Сечение соединительного кабеля: медь 1,5 мм² на 16 А, 2,5 мм² на 25 А, 4 мм² на 32 А, 6 мм² на 42 А.

Для агрегатов свыше 6 кВт в каждой фазы следует ставить отдельный автоматический выключатель и УЗО с током утечки 30 мА. Это требование ПУЭ для помещений с повышенной влажностью — котельные, цеха розлива, мойки.

Когда вопрос решает не схема, а геометрия ТЭНа

Схема включения — это половина задачи. Вторая половина — обеспечить съём заданной мощности с поверхности ТЭНа. Удельная поверхностная мощность для воды не должна превышать 9–11 Вт/см², для масла — 2,5–3,5 Вт/см², для воздуха с обдувом — 4–6 Вт/см². Если взять стандартный ТЭН из каталога с другой длиной, он будет кипятить масло или перегревать воздух локально, даже при правильной схеме.

На производстве ТЭН-Миасс изготавливают патронные ТЭНы с корпусом диаметром от 4 до 32 мм и длиной от 30 до 6000 мм — под чертёж заказчика. Обычно заказывают партию от 1 штуки, срок типового изделия — 5–10 дней. Если в вашей сушильной камере стоял ТЭН длиной 940 мм с фланцем G2", а каталог предлагает 800 мм — не нужно переделывать корпус, достаточно передать размеры и эскиз.

Для сильно агрессивных сред — гальванических ванн с хлоридами, морской воды — рекомендуем оболочку из AISI 316 (10Х17Н13М2) или чистого титана. Для обычного пара и воды подойдёт AISI 304 (08Х18Н10), для воздуха и масла — сталь 10. Марка стали влияет на коррозионную стойкость, но не на схему подключения. Схему всегда считают по сопротивлению, а не по материалу.

Частые вопросы о подключении ТЭНов на 380 В

1. Если соединить тот же ТЭН звездой и треугольником, одна схема даст в 3 раза больше мощности?
   Да, при том же сопротивлении петли и том же линейном напряжении 380 В. Но исходная конструкция рассчитана на одну схему; работа на другой приведёт к перегреву спирали или к недогреву среды.
2. Как узнать, на какую схему рассчитан ТЭН без паспорта?
   Измерить сопротивление каждой петли и рассчитать мощность при 220 В и 380 В, сравнить с заявленной на шильдике. Если между выводами 12,1 Ом, а блок заявлен как 12 кВт — это звезда.
3. Что будет, если включить звезду вместо треугольника на блоке 30 кВт?
   Мощность упадёт до 10 кВт. Блок будет долго выходить на режим, температура не достигнет технологического значения, автоматика котла будет работать некорректно.
4. Нужен ли нулевой провод при соединении звездой?
   Для симметричной нагрузки ноль не нужен — ток в нейтрали при равных сопротивлениях фаз равен нулю. Нулевой провод подключают, чтобы получать 220 В для вспомогательных цепей.
5. Какой автоматический выключатель ставить на блок 30 кВт, треугольник 380 В?
   Линейный ток 45,6 А — выбирают автомат на 63 А с характеристикой C, кабель — медь 10 мм². Для звезды на ту же мощность понадобился бы ток 78 А — автомат 100 А и кабель 25 мм², что невыгодно.

Проектируя нагрев для промышленного оборудования, считайте схему по сопротивлению петли, а не по «общему опыту». Если сомневаетесь — пришлите чертёж или фото старого ТЭНа на ТЭН-Миасс: сделаем расчёт по вашей среде и подберём схему под имеющийся фланец.
