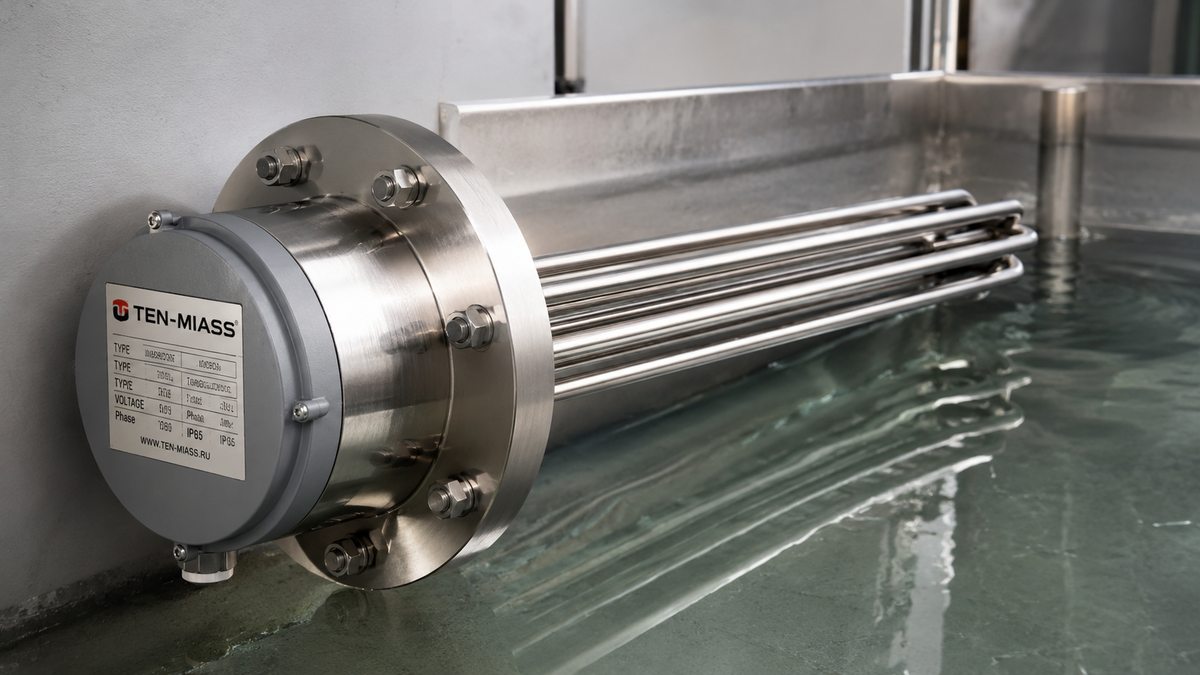

ТЭН на фланце в емкость с водой: изготовление на заказ по вашим размерам
Типовой запрос: сломался ТЭН в накопительном баке на 500 литров, фланец нестандартный, в магазинах ничего нет. Именно под такие задачи и работаем — изготовим по вашим размерам, от одной штуки, за 7–14 рабочих дней.
Фланцевый ТЭН — это сборка: стальная пластина (фланец) с приваренными к ней одной или несколькими нагревательными трубками. Фланец болтами крепится к стенке или крышке ёмкости, трубки погружены в воду. Замена — открутить болты, вынуть старый, поставить новый. Принцип прост, но размеры у каждого бака свои.
Короткий ответ: что нужно сообщить
Чтобы рассчитать и изготовить фланцевый ТЭН, нам нужны:
- Диаметр фланца и расположение болтовых отверстий (количество, диаметр, PCD — диаметр расположения)
- Длина трубок ТЭН — от фланца до конца трубки
- Количество трубок и их форма (прямые или U-образные)
- Мощность (кВт) и напряжение (220 В или 380 В)
- Что нагреваем: чистая вода, вода с хлором, пар, другое
Если есть старый ТЭН — сфотографируйте с рулеткой с трёх сторон, этого обычно достаточно. Если только бак — пришлите фото фланцевого отверстия с размерами.
Нужен фланцевый ТЭН для ёмкости с водой?
Изготовим по вашим размерам. Минимум 1 штука, срок 7–14 рабочих дней.
Отправить запрос на расчётМатериал трубки: почему не любая нержавейка
Вода — среда, которая не прощает экономии на материале. Сталь 10 (чёрная) в воде ржавеет за сезон. Хром-никелевые стали ведут себя по-разному в зависимости от состава воды.
| Материал | Марка | Где применяется |
|---|---|---|
| AISI 304 | 08Х18Н10 | Чистая вода, горячее водоснабжение, пар, стандартный выбор для большинства баков |
| AISI 321 | 12Х18Н10Т | Вода с хлором, химически активные среды, пищевое производство, повышенные температуры |
| Сталь 10 | — | Масло, воздух. Для воды не используем |
По умолчанию для воды делаем из AISI 304. Если условия жёстче — переходим на AISI 321. Разница в цене есть, но небольшая.
Как подобрать мощность
Формула нагрева воды:
P (кВт) = V (л) × ΔT (°C) × 0.00116 / t (ч)
Где V — объём воды в литрах, ΔT — разница начальной и конечной температуры, t — время нагрева в часах, 0.00116 — теплоёмкость воды в кВт·ч/(л·°C).
| Объём бака | Нагрев с 15 до 80°C | За 1 час | За 2 часа |
|---|---|---|---|
| 100 л | ΔT = 65°C | 7.5 кВт | 3.8 кВт |
| 300 л | ΔT = 65°C | 22.6 кВт | 11.3 кВт |
| 500 л | ΔT = 65°C | 37.7 кВт | 18.9 кВт |
| 1000 л | ΔT = 65°C | 75.4 кВт | 37.7 кВт |
На практике берут с запасом 10–20% на теплопотери через стенки бака. Если ёмкость утеплена, запас минимальный.
Параметры фланца
Фланец — это то, что держит ТЭН в стенке бака. Его размеры должны точно совпасть с ответным фланцем на ёмкости.
| Параметр | Что замерить | Примечание |
|---|---|---|
| Ду (условный проход) | Внутренний диаметр отверстия в баке | Стандартные: 50, 65, 80, 100 мм. Нестандарт — по чертежу |
| D (наружный диаметр фланца) | Диаметр самой пластины | Зависит от Ду и стандарта |
| PCD | Диаметр окружности болтовых отверстий | Измеряется между центрами болтов через ось |
| Количество болтов | Число отверстий под крепёж | Обычно 4 или 8 |
| Диаметр болтов | М10, М12, М16 и т.д. | Уточнить по резьбе |
| Толщина фланца | Толщина пластины | Типично 10–25 мм |
Трубки ТЭН: прямые или U-образные
Форма трубки определяется геометрией бака. Прямые трубки проще в изготовлении и замене, подходят для баков с достаточной глубиной. U-образные удваивают зону нагрева при той же длине фланца — используются, когда бак широкий, но неглубокий.
| Тип | Когда применяется | Особенности |
|---|---|---|
| Прямые | Глубокие вертикальные баки, трубчатые теплообменники | Один конец в воде, клеммы снаружи |
| U-образные | Горизонтальные баки, ограниченная глубина | Оба конца выведены через фланец, клеммная часть короче |
Диаметр трубки — от 8 до 16 мм в зависимости от удельной мощности. Для воды рекомендуем удельную мощность не выше 3–4 Вт/см² — иначе накипь образуется быстро.
Что мы изготавливаем
Принимаем заказы на:
- Фланцевые ТЭН для накопительных баков ГВС (горячего водоснабжения)
- ТЭН для промышленных ёмкостей и резервуаров
- Замена штатных ТЭН в котлах и водонагревателях под нестандартный фланец
- ТЭН для пищевых баков (нержавейка AISI 321, пищевой уплотнитель)
- Многотрубные фланцевые сборки под 380 В
Минимальная партия — 1 штука. Для серии от 10 штук — цена по запросу.
Что прислать для расчёта
Вариант 1 — есть старый ТЭН: фото с рулеткой (вид спереди на фланец, вид сбоку на трубки, общий вид). Укажите мощность с шильдика, если читается.
Вариант 2 — только бак: фото фланцевого отверстия с замерами (D отверстия, PCD, количество болтов). Плюс нужная мощность и напряжение.
Вариант 3 — есть чертёж: пришлите PDF или DWG, остальное уточним.
Срок ответа с предварительной ценой — в течение рабочего дня. Доставка СДЭК и ПЭК по всей России, отправляем и в Казахстан.
Изготовим фланцевый ТЭН по вашим размерам
Минимум 1 штука. Нержавейка AISI 304 или AISI 321. Срок 7–14 дней.
Отправить запрос на расчётЧасто задаваемые вопросы
Для чистой воды и пара — AISI 304 (08Х18Н10). Если вода с примесями, хлором или есть агрессивная среда — AISI 321 (12Х18Н10Т). Сталь 10 для воды не подходит — быстро ржавеет.
Нужно знать диаметр отверстия под фланец в баке, количество болтовых отверстий, их диаметр и расположение (PCD). Стандартные варианты — Ду50, Ду65, Ду80, Ду100. Нестандарт — изготавливаем по вашим размерам.
Формула: P (кВт) = V (л) × ΔT (°C) × 0.00116 / t (ч). Пример: бак 500 л, нагрев с 15 до 80°C за 2 ч: P = 500 × 65 × 0.00116 / 2 = 18.9 кВт. Плюс 10–20% запас на теплопотери.
Минимальный заказ — 1 штука. Срок изготовления 7–14 рабочих дней. Доставка СДЭК или ПЭК по всей России и в Казахстан.
Диаметр и тип фланца, количество и длину трубок, нужную мощность, рабочее напряжение (220 В или 380 В), материал трубки. Если есть чертёж или фото старого ТЭН — прикрепите.
Да, именно это и делаем. Принимаем заказы по чертежам заказчика, по образцу или по фотографии с размерами. Трубки — прямые или U-образные, любая длина под фланец.
