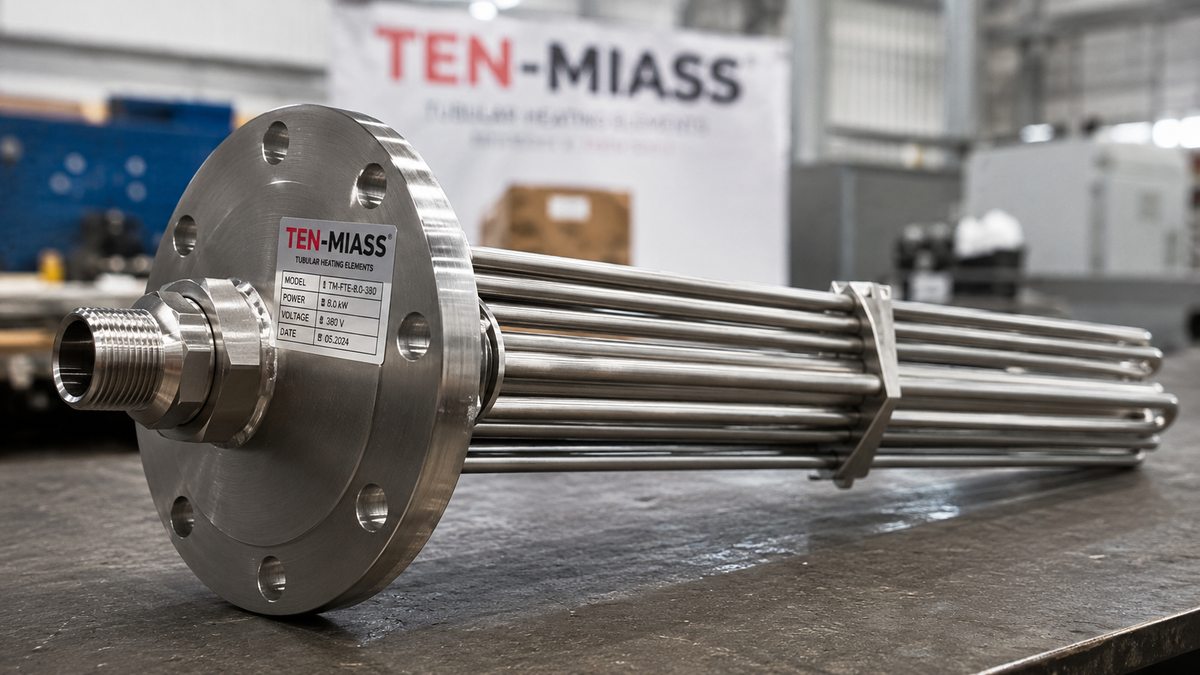

ТЭН на фланце со штуцером: подбор параметров, цена и сроки
Котёл остановился, заказчик прислал фото: фланцевый ТЭН с обломанным штуцером под термодатчик. Найти точно такой же на складе не вышло — нестандартный диаметр фланца и резьба G3/4 вместо привычной G1/2. Именно такие случаи и составляют большую часть заказов, которые мы получаем: не каталожное изделие, а конкретная деталь по конкретному месту.
Что такое штуцер на фланцевом ТЭН
Фланцевый ТЭН — это нагревательный элемент, который крепится к баку или корпусу оборудования через фланцевое соединение. Сам по себе фланец закрывает отверстие и держит трубки ТЭН внутри. Но в большинстве промышленных применений этого мало: нужен выход для датчика температуры, спускник воздуха, точка подключения трубы подачи или дренажа.
Штуцер решает эту задачу. Это патрубок, приваренный к телу фланца, с резьбой или под сварку. Он не влияет на работу самого ТЭН, но без него система не собирается так, как требует проект.
Типы штуцеров и их назначение
| Тип штуцера | Назначение | Типичная резьба |
|---|---|---|
| Под термодатчик | Установка термостата, PT100, термопары | G1/4, G1/2 |
| Воздушный спускник | Удаление воздушных пробок из бака | G1/4, G3/8 |
| Подача/отвод теплоносителя | Врезка в контур циркуляции | G1/2, G3/4, G1 |
| Дренажный | Слив жидкости при техобслуживании | G1/2, G3/4 |
| Сварной (без резьбы) | Приваривается на монтаже под конкретный штуцер | нет |
Резьбы в таблице — ориентировочные. Точный размер всегда по чертежу или образцу: у разных производителей оборудования стандарты расходятся.
Материал: почему нержавейка и какая именно
Штуцер и фланец изготавливаем из нержавеющей стали AISI 304 или AISI 321. Выбор зависит от условий эксплуатации:
- AISI 304 — стандартный выбор для воды, пара, пищевых сред до 400°C
- AISI 321 — когда рабочая температура выше 400°C или цикличный нагрев/охлаждение: эта марка устойчива к межкристаллитной коррозии при длительном термическом воздействии
Для агрессивных сред — кислоты, морская вода, хлорсодержащие растворы — уточняйте при заказе: возможны другие марки. Конкретный выбор материала всегда согласовываем до запуска в производство.
Как подобрать размер штуцера
Размер штуцера не выбирается произвольно. Есть несколько входных точек, от которых идёт подбор:
- Датчик температуры: производитель датчика указывает резьбу в техпаспорте. Берёте оттуда, переносите в заявку.
- Трубопровод или арматура: смотрите на резьбу фитинга, который будет подключаться. Обычно G1/2 или G3/4.
- Замена старого ТЭН: измерьте штуцер штангенциркулем или присылайте фото с линейкой — определим резьбу по размерам.
- Новый проект: указывайте в чертеже или ТЗ нужную резьбу и расположение штуцера относительно фланца.
Расположение штуцера на фланце тоже задаётся заказчиком: центр фланца, смещение в сторону, угол относительно крепёжных отверстий. Всё это фиксируется в чертеже.
Что прислать для расчёта заказа
Чем точнее исходные данные, тем быстрее получите цену и меньше итераций согласования.
Нужно указать:
- Мощность ТЭН (кВт) и рабочее напряжение (В)
- Диаметр трубки ТЭН
- Длина активной и пассивной зон
- Параметры фланца: диаметр, количество крепёжных отверстий, PCD (диаметр расположения отверстий)
- Количество штуцеров, их размер резьбы и назначение
- Расположение штуцеров на фланце
- Материал (AISI 304 или 321)
- Количество изделий
Если чертежа нет — присылайте фото старого изделия с нескольких ракурсов и замеры штангенциркулем. По ним сделаем эскиз и согласуем перед запуском.
Нужен фланцевый ТЭН со штуцером?
Изготовим по вашим параметрам. Минимум 1 шт, срок 7–14 рабочих дней.
Отправить запрос на расчётЧасто задаваемые вопросы
Что такое штуцер на фланцевом ТЭН и зачем он нужен?
Штуцер — резьбовой или сварной патрубок на фланце. Используется для подключения термодатчика, отвода воздуха из водонагревателя, подачи или дренажа теплоносителя. Без него эти функции реализовать невозможно без переделки всей системы.
Какие варианты резьбы штуцера бывают?
Распространены дюймовые резьбы G1/4, G1/2, G3/4, G1 — под стандартные фитинги и датчики. Точный размер определяется по чертежу или спецификации заказчика. Изготавливаем под любую резьбу, указанную в документации.
Можно ли заказать один ТЭН со штуцером?
Да, минимальный заказ — 1 штука. Изготавливаем единичные изделия для замены или испытаний, так и серийные партии.
Из какого материала делают штуцеры?
Штуцер и фланец изготавливаем из нержавеющей стали AISI 304 или AISI 321. Выбор марки зависит от рабочей среды и температуры: AISI 321 предпочтительнее при длительном нагреве выше 400°C.
Что нужно прислать для расчёта?
Чертёж или эскиз с указанием: диаметр трубки ТЭН, мощность, напряжение, параметры фланца, размер и тип резьбы штуцера, его назначение и расположение. Если чертежа нет — присылайте замеры старого изделия и фото.
Сколько стоит и как долго делают фланцевый ТЭН со штуцером?
Цена рассчитывается индивидуально: зависит от мощности, материала, размера фланца и типа штуцера. Срок изготовления — 7–14 рабочих дней. Для точного расчёта отправьте заявку с параметрами.
