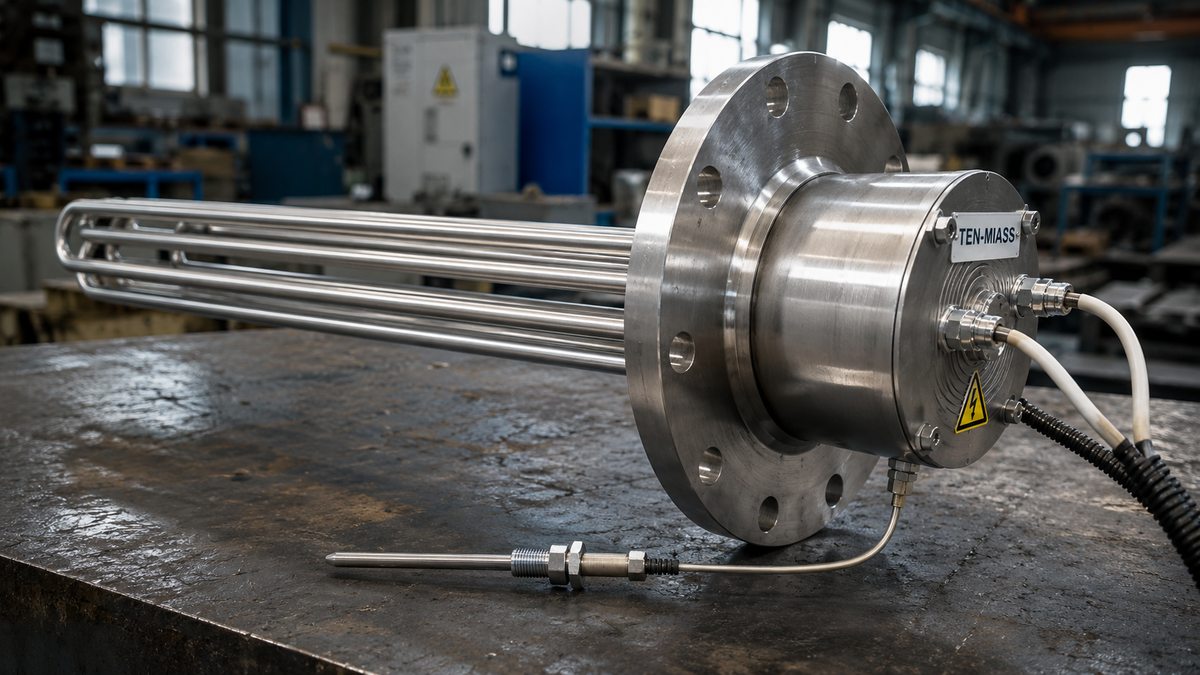

ТЭН на фланце с термодатчиком: производство по чертежу заказчика

На производстве ПВХ-плёнки в Тюмени контроллер нагрева вышел из строя именно тогда, когда термодатчик оказался вынесен в отдельный корпус на расстоянии полуметра от ТЭН. Нагревательный элемент перегрелся, трубки деформировались. Замена обошлась дороже, чем стоил бы ТЭН с датчиком, интегрированным в фланец изначально. Этот сценарий не единственный, но достаточно типичный.

Что даёт термодатчик, встроенный в фланец

Фланцевый ТЭН погружается в бак или врезается в трубопровод. Фланец при этом остаётся снаружи и доступен для монтажа дополнительных элементов. Размещение термодатчика прямо на фланце решает два вопроса сразу.

Первый: измерение температуры в точке, максимально близкой к нагревателю. Выносной зонд в стенке бака показывает среднюю температуру среды, а не то, что происходит у поверхности трубки. При аварийном снижении уровня жидкости ниже нагревателя датчик на фланце среагирует быстрее.

Второй: монтаж без лишних врезок. Вместо двух отдельных точек подключения (ТЭН и датчик) заказчик получает одну сборку, которая устанавливается за один проход.

Где это применяется

Чаще всего такие сборки встречаются в промышленных водонагревательных установках, где требуется точная температура на выходе и защита от «сухого хода». Второй характерный случай: масляные ванны термообработки, где перегрев ТЭН опасен возгоранием. Третий: технологические ёмкости с вязкими средами, где нагрев ведётся порционно и нужно знать, что среда у поверхности нагревателя не кипит, пока вдали от него ещё холодно.

Типы термодатчиков

Конструкция фланцевого ТЭН с датчиком

Фланец изготавливается из нержавеющей стали AISI 304 (для воды и нейтральных жидкостей) или AISI 321 (для агрессивных сред, пара). К фланцу приварены трубки ТЭН и отдельный штуцер под датчик. Штуцер располагается так, чтобы чувствительный элемент датчика находился рядом с нагревательной трубкой, но не касался её.

Альтернативный вариант крепления: прижимной держатель на теле трубки ТЭН. Он фиксирует датчик на поверхности нагревателя и измеряет температуру самой трубки, а не среды. Это нужно, когда важна защита именно нагревательного элемента, а не контроль температуры жидкости.

Выводные клеммы ТЭН и разъём датчика могут быть разведены в разные стороны или выведены в общую клеммную коробку, если это предусмотрено чертежом. Герметизация штуцера датчика и клеммной части решается под рабочее давление и температуру по проекту.

Что прислать для заказа

1. Чертёж или эскиз фланца: диаметр, толщина, расположение и диаметр отверстий, крепёжные размеры.
2. Мощность ТЭН (кВт) и напряжение питания (220 В / 380 В).
3. Рабочая среда: вода, масло, воздух, пар, агрессивная жидкость.
4. Тип термодатчика (или модель вашего контроллера, если не знаете, какой датчик нужен).
5. Резьба или тип разъёма под датчик.
6. Количество штук и желаемые сроки.

Если чертежа нет, достаточно образца или фото с размерами. Мы делаем эскиз и согласовываем перед запуском в производство.

Термодатчик на фланце не усложняет конструкцию ТЭН, а делает её завершённой: нагрев и контроль температуры в одном монтажном узле. Если у вас уже есть чертёж или хотя бы образец, мы начнём с согласования размеров, а не с нуля.
