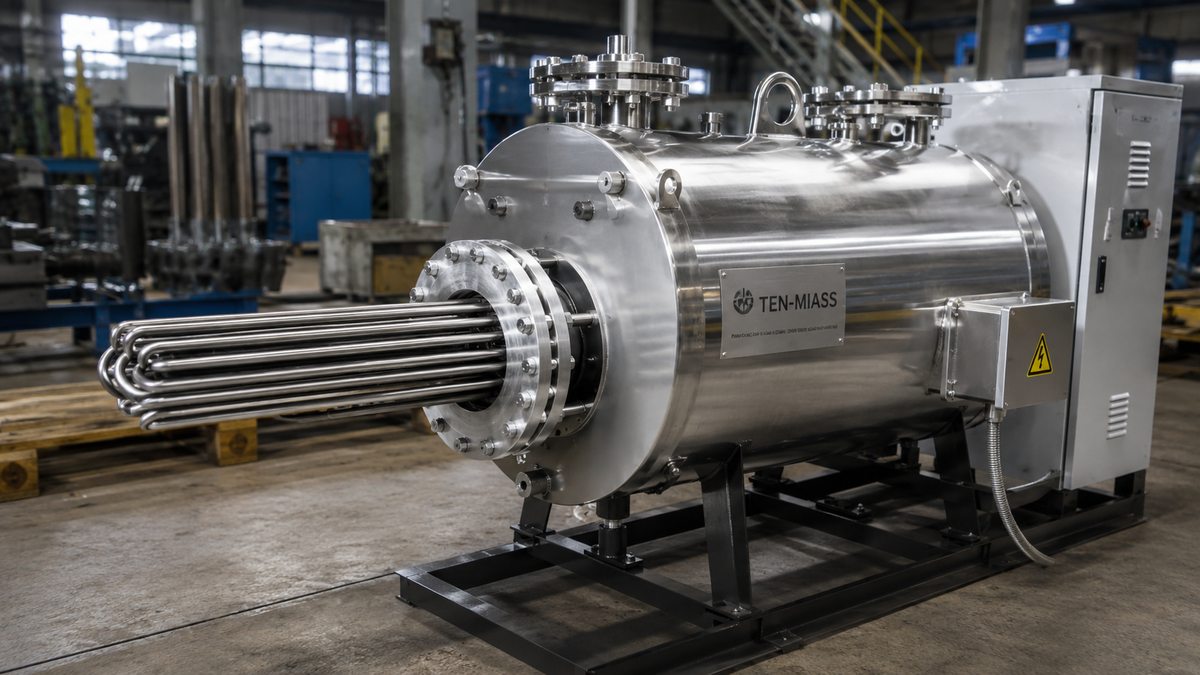

ТЭН на фланце для котла: подбор параметров, цена и сроки
Около 60% обращений в нашу мастерскую связаны с одной ситуацией: в котёл нужен ТЭН, но стандартный не подходит по размерам фланца. Котёл иностранный, документов нет, у завода-изготовителя запчастей больше нет. В таких случаях единственный выход — изготовление по снятым размерам.
Разберём, как правильно подобрать параметры фланцевого ТЭН для котла, чтобы не ошибиться с заказом.
Что такое фланцевый ТЭН и где он стоит
Фланцевый ТЭН — это трубчатый нагревательный элемент, смонтированный на металлическом фланце. Фланец крепится к корпусу котла болтами или вкручивается резьбой, уплотняется прокладкой. Трубки ТЭН погружены в теплоноситель и передают тепло напрямую в жидкость.
Такая конструкция используется в промышленных и полупромышленных водогрейных котлах, парогенераторах, бойлерах косвенного нагрева, промывочных ваннах. На одном фланце может быть от одной до нескольких трубок ТЭН.
Как рассчитать нужную мощность
Перед заказом важно знать, какая мощность нужна. Для водяной системы формула простая:
Где:
- V — объём воды в системе (в литрах)
- 1,16 — теплоёмкость воды (Вт·ч на литр на градус Цельсия)
- ΔT — разница температур: конечная минус начальная (°С)
- t — требуемое время нагрева (в часах)
Пример: система отопления с объёмом воды 200 л. Нужно нагреть от 10°С до 80°С за 2 часа.
К полученной цифре добавляют 15-20% на теплопотери через стены котла и трубопроводы. В нашем примере итоговая мощность ТЭН — около 9,5-9,7 кВт, выбирают ближайшее стандартное значение: 9 или 12 кВт.
Параметры для заказа
Чтобы изготовить фланцевый ТЭН точно под ваш котёл, нужно передать следующие данные:
| Параметр | Что измерять / указать | Примечание |
|---|---|---|
| Диаметр фланца | Внешний диаметр металлического диска | Обычно 100-300 мм, бывают нестандартные |
| Крепёжные отверстия | Количество и диаметр отверстий, диаметр расположения (PCD) | Без этого фланец не встанет на место |
| Тип крепления | Болтовой фланец или резьбовой (резьба: размер и шаг) | Резьбовые чаще на малых котлах |
| Диаметр трубки ТЭН | Внешний диаметр трубки нагревателя | От 6 до 32 мм, стандартные: 8, 10, 12, 13, 16 мм |
| Активная длина | Погружная часть трубки в теплоноситель | 30 до 6000 мм |
| Общая длина | От фланца до конца трубки | Включает выводы клемм |
| Мощность, кВт | Суммарная по всем трубкам | Считается по формуле выше |
| Напряжение | 220 В (одна фаза) или 380 В (три фазы) | 380 В даёт более равномерный нагрев |
| Материал оболочки | AISI 304 / AISI 321 / другой | Зависит от теплоносителя (см. ниже) |
| Рабочая среда | Вода, пар, антифриз, масло | Влияет на материал и уплотнения |
Самый надёжный способ не ошибиться — прислать фотографию снятого фланца и старого ТЭН с линейкой. Или чертёж, если он есть. По фото можем сделать большинство замеров и уточнить только недостающее.
Выбор материала оболочки
Для котлов на воде и паровых котлов стандартный выбор — AISI 304 (российский аналог 08Х18Н10). Это нержавеющая сталь с хорошей коррозионной стойкостью в нейтральных водных средах.
Если система работает на антифризе или в воде высокое содержание хлоридов (морская вода, промышленные растворы) — нужно уточнять состав. В таких случаях применяем AISI 321 (12Х18Н10Т), которая стабильнее при воздействии агрессивных сред. Перед заказом сообщите, что именно налито в систему.
Подключение: 220 В или 380 В
При одной и той же мощности трёхфазный ТЭН на 380 В имеет меньшую удельную поверхностную нагрузку: та же мощность распределяется по трём трубкам. Это снижает температуру поверхности и уменьшает образование накипи. Для промышленных котлов при возможности выбирают 380 В.
Однофазные 220 В ставят там, где нет трёхфазной сети. Для небольших бытовых котлов до 3-4 кВт это нормальный вариант.
Нужен фланцевый ТЭН для котла?
Изготовим по параметрам. Минимум 1 шт, срок 7–14 рабочих дней.
Отправить запросКак снять размеры самостоятельно
Если котёл уже стоит и ТЭН нужно заменить, вот последовательность действий:
- Отключить котёл от питания, слить теплоноситель или перекрыть подачу.
- Отвернуть болты фланца, снять старый ТЭН.
- Измерить внешний диаметр фланцевого диска и диаметр расположения крепёжных отверстий (PCD).
- Посчитать количество отверстий и измерить их диаметр.
- Измерить диаметр трубки ТЭН штангенциркулем.
- Измерить длину погружной части (активную длину) и общую длину трубки.
- Если резьбовой тип — измерить диаметр резьбы и шаг (или сфотографировать рядом с линейкой).
- Сфотографировать всё это и прислать нам вместе с указанием мощности и напряжения.
По такому набору данных изготавливаем точную замену без чертежа. Если при замерах возникнут вопросы — можно позвонить, разберём по телефону.
Сроки и доставка
Изготовление занимает 7-14 рабочих дней после согласования параметров и оплаты. После производства отправляем СДЭК или ПЭК. Работаем по всей России и в Казахстан.
Если нужна срочность — уточняйте при оформлении запроса. В ряде случаев можем ускорить производство.
