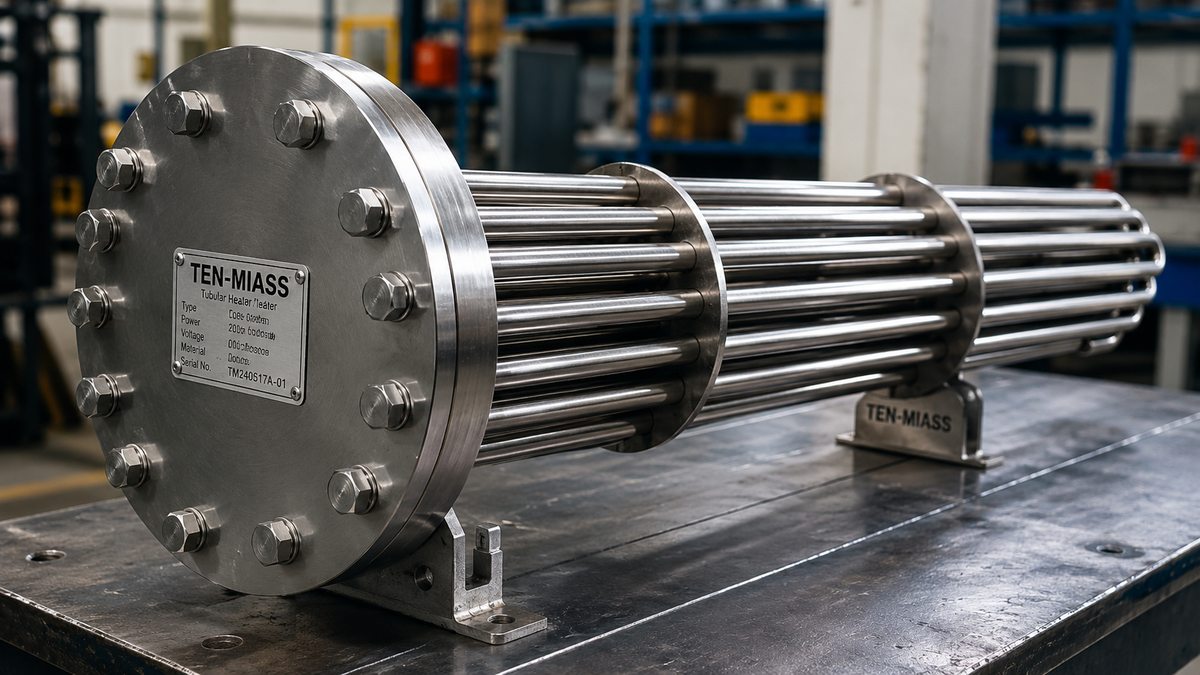

ТЭН на фланце для бойлера: производство по чертежу заказчика

У большинства промышленных бойлеров нет универсального штатного ТЭН. Каждый производитель делает свой фланцевый узел под конкретную геометрию бака, давление и мощность. Когда нагревательный элемент выходит из строя, а завод уже не поставляет запчасти или срок ожидания три месяца, единственный выход — изготовить ТЭН по документации заказчика.

Именно этим мы занимаемся в Миассе с 2017 года. Берём в работу чертёж или фото старого фланца с размерами, делаем нагревательный элемент под параметры конкретного бойлера.

Что такое фланцевый ТЭН и чем он отличается от резьбового

Трубчатый электронагреватель на фланце крепится к патрубку бойлера через плоскую пластину с отверстиями под болты, а не вкручивается в резьбовое гнездо. Этот способ используют когда нужно разместить несколько трубок суммарной мощностью 6–100 кВт в одном узле, или когда диаметр патрубка не позволяет установить достаточно мощный резьбовой элемент.

К фланцу прикреплены U-образные или прямые трубки из нержавейки. Количество, расположение и длина трубок определяют суммарную мощность и распределение нагрева внутри бака. Всё это задаётся в чертеже: менять конфигурацию произвольно нельзя, иначе изменится удельная нагрузка на трубку и ресурс упадёт.

Материал трубки: для воды только нержавейка

Выбор оболочки определяется средой нагрева. Для бойлеров с водой или паром используем сталь AISI 304 (отечественный аналог 08Х18Н10). Она не ржавеет, выдерживает температуру поверхности до 200°C и не загрязняет воду продуктами коррозии.

Сталь 10 (углеродистая) для воды не подходит принципиально: при постоянном контакте с водой корродирует за несколько месяцев, шлам засоряет систему. Мы её применяем только для воздушных и масляных нагревателей.

Для пищевых производств или особо агрессивных сред берём AISI 321 (12Х18Н10Т) — там стабилизация титаном даёт лучшую стойкость при высоких температурах.

Что нужно для расчёта

Чтобы сделать ТЭН, который встанет в бойлер без переделок и прослужит расчётный ресурс, нам нужны точные исходные данные. Минимальный набор:

• Напряжение питания: 220 В или 380 В
• Суммарная мощность (кВт)
• Размеры фланца: наружный диаметр, диаметр окружности болтов, количество и диаметр болтовых отверстий, диаметр центрального отверстия
• Конфигурация трубок: U-образные или прямые, количество трубок, диаметр трубки (чаще 10 или 12 мм)
• Рабочая длина трубок (погружная длина в бак)

Если есть чертёж из документации бойлера или фото снятого ТЭН с рулеткой в кадре — этого хватает для старта. Присылайте в форму запроса, разберёмся.

Типичные ошибки при подборе замены

Самая частая проблема: берут ТЭН с похожим фланцем, но другой конфигурацией трубок. Например, оригинал имел 6 трубок по 1 кВт, а замена — 3 трубки по 2 кВт суммарной той же мощностью. На бумаге одинаково, на практике удельная нагрузка на трубку вдвое выше, температура поверхности растёт, накипь образуется быстрее, ресурс падает в 2–3 раза.

Вторая ошибка: не проверяют расположение болтовых отверстий. Диаметр фланца совпадает, а отверстия смещены на 15 градусов — фланец не встаёт. Перед заказом всегда уточняйте угловое расположение отверстий или дайте фото фланца.

Третья: игнорируют тип уплотнения. В бойлерах с давлением выше 0,07 МПа нужна паронитовая прокладка под конкретный профиль фланца. Об этом лучше сказать заранее — сделаем фланец с правильной проточкой под прокладку.

Сроки и логистика

Срок изготовления — 7–14 рабочих дней. Это не маркетинговая цифра: за этот период реально пройти весь цикл от раскроя трубки до намотки спирали, засыпки MgO, обжатия, отжига и контрольных измерений. Срочные заказы возможны, обсуждаем по ситуации.

Отправляем СДЭК и ПЭК по всей России, а также в Казахстан. Хрупкий груз упаковываем в жёсткую тару с амортизацией — трубки при доставке не гнутся.
