В советских пищевых столовых такие шкафы стояли десятилетиями. ШЖЭ-1 — Шкаф Жарочный Электрический, первая модель. Чугунный корпус, два нагревательных элемента, механический термостат. Готовил картошку и запеканки на тысячи порций. Часть этих шкафов до сих пор работает в небольших кафе, заготовочных цехах и столовых промышленных предприятий.
Когда в таком шкафу сгорает верхний ТЭН, начинается типичная история: поиск по каталогам дает ноль, на авито продают "от похожей модели", а запчасти из советских складских запасов рассыпаются от времени. Оригинального производства нет уже много лет.
Задача решается иначе: заказать нагреватель в изготовление по параметрам сгоревшего.
Что такое Онега ШЖЭ-1 и почему оригиналов нет
ШЖЭ-1 разрабатывался как промышленный жарочный шкаф для предприятий общественного питания СССР. Выпускался на нескольких заводах под маркой "Онега" — в основном Петрозаводский завод "Авангард". Производство прекратилось в начале 90-х вместе со многими линиями бытовой и промышленной техники.
Запчасти к нему никто целенаправленно не выпускает: рынок маленький, нестандартные геометрии, тираж единицы. Немногочисленные складские остатки из профессиональных каналов снабжения к этому времени или проданы, или деградировали при хранении.
Поэтому правильная стратегия при сгоревшем ТЭН — не искать "оригинал", а изготовить аналог по образцу или замерам.

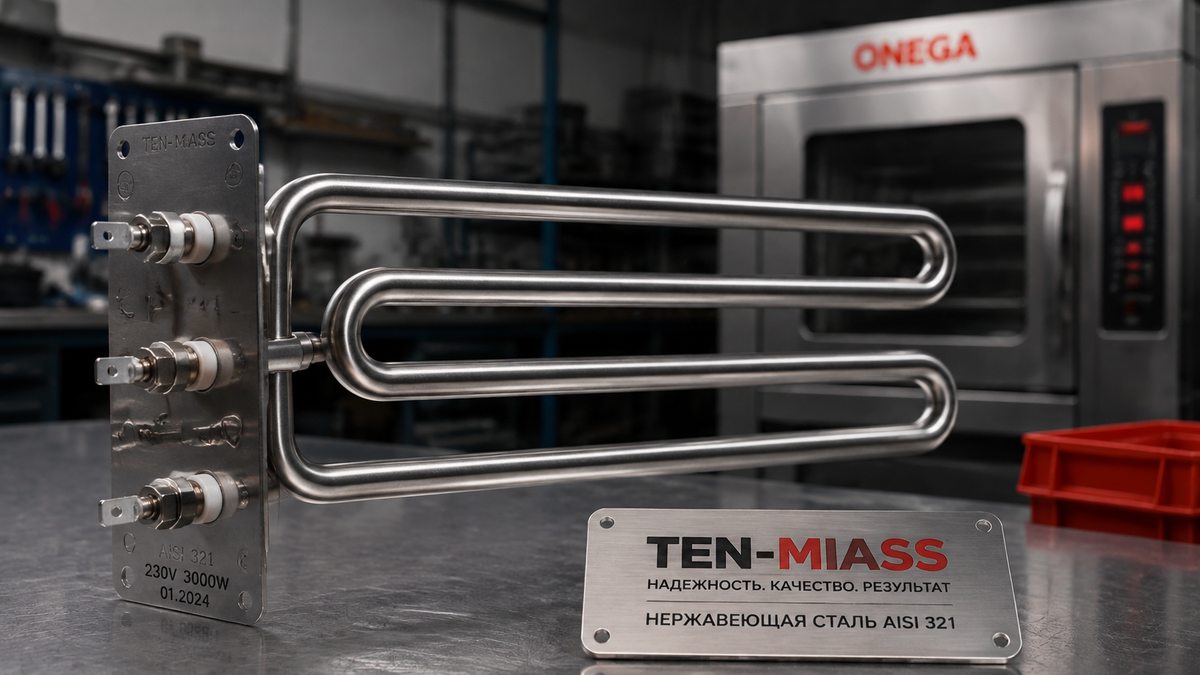

Параметры верхнего ТЭН: что указал клиент и что нужно проверить
Клиент, по заявке которого написана эта статья, указал следующие параметры своего верхнего ТЭН:
- Материал трубки: нержавейка
- Диаметр трубки: 8 мм
- Мощность: 1,5-1,8 кВт (точнее читается с бирки на корпусе духовки)
- Общая длина: 2,2 м (220 см по контуру трубки)
Диаметр 8 мм и мощность 1,5-1,8 кВт для верхнего элемента жарочного шкафа — технически обоснованные значения. Верхний ТЭН работает на гриль и подрумянивание, температура в камере до 280-300 °C, цикличная нагрузка. Длина 2,2 м по контуру трубки для такого класса оборудования вполне реальна: при П-образной или W-образной форме с двумя-тремя горизонтальными прогонами такая длина как раз перекрывает площадь потолка рабочей камеры.
Но точные параметры для заказа — это замеры с конкретного образца, не из статьи.
Как правильно замерить старый ТЭН для заказа
Когда нагреватель уже снят, измерить его несложно. Если снять не получается — замеряем по месту. Вот что нужно:
1. Диаметр трубки
Штангенциркулем или по посадочным отверстиям в скобах крепления. Стандартные размеры для промышленных духовых ТЭН — 8 мм и 10 мм. Если скоба на 8 мм, ТЭН 10 мм туда не войдёт. Проверяйте до заказа.
2. Общая длина трубки
Гибкой проволокой или сантиметровой лентой обходим весь контур трубки от одного конца до другого, включая прямые участки и изгибы. Это и есть "общая длина" или "длина развёртки". У нас этот параметр по заявке — 2,2 м.
3. Длина нерабочих концов
Нерабочие концы — это прямые отрезки с контактными шпильками, которые выходят за пределы корпуса и не участвуют в нагреве. Обычно 60-150 мм на каждый конец. Их нужно замерить отдельно, потому что в общую длину они входят, но характеристики мощности определяются только рабочей частью.
4. Форма изгиба
Сфотографируйте ТЭН с трёх сторон: сверху (вид на плоскость изгибов), спереди (вид на контактные стержни) и сбоку. Можно набросать простой эскиз с указанием расстояний между прямыми участками. По фото мы восстанавливаем форму точно.
5. Мощность и напряжение
Читается с бирки на корпусе духовки или, если повезёт, с маркировки на самом ТЭН. Для ШЖЭ-1 рабочее напряжение 220 В, мощность верхнего элемента — по заявке клиента 1,5-1,8 кВт. Напряжение и мощность важны для расчёта сопротивления нагревательной спирали внутри трубки.
Чек-лист: что прислать для расчёта
- Фото ТЭН сверху, снизу, спереди (или эскиз с размерами)
- Общая длина трубки по контуру (рулеткой по контуру)
- Диаметр трубки (штангенциркулем или по посадке в скобах)
- Длина нерабочих концов с каждой стороны
- Мощность и напряжение (с бирки духовки или с маркировки ТЭН)
- Материал: нержавейка (нам достаточно, мы используем AISI 321 по умолчанию)
Почему нержавейка AISI 321 — обязательное условие
Для духового шкафа, который используется в пищевом производстве, материал трубки нагревателя — не вопрос цены. Это санитарное требование и вопрос долговечности.
Медь и латунь в пищевом оборудовании не применяются: при высоких температурах они отдают металл в продукты и плохо переносят контакт с жировым паром и конденсатом кислот. Углеродистая сталь ржавеет и обгорает.
AISI 321 (в отечественной маркировке 08Х18Н10Т, или "десятка-Т") — хромоникелевая нержавейка с добавкой титана. Титан стабилизирует структуру при высоких температурах и предотвращает межкристаллитную коррозию в зонах сварных швов. Именно эта марка применяется в пищевом оборудовании, медицинских автоклавах и химических реакторах — там, где нужна стойкость к агрессивным средам при температурах до 400-450 °C.
Для верхнего ТЭН духовки, который раз в день прогревается до 280-300 °C и остывает при открытии дверцы — это правильный выбор. AISI 304 тоже нержавейка, но без титановой стабилизации, в зонах сварки она хуже держит цикличный нагрев.
Чем верхний ТЭН отличается от нижнего
У одного шкафа ШЖЭ-1 два нагревательных элемента, и они не взаимозаменяемы. Разница принципиальная:
Верхний ТЭН — работает на гриль и подрумянивание верхней корки. Располагается у потолка рабочей камеры. Форма чаще П-образная или W-образная, чтобы перекрыть всю площадь потолка. Мощность, как правило, ниже нижнего элемента — у ШЖЭ-1 по заявке клиента 1,5-1,8 кВт.
Нижний ТЭН — основной нагрев камеры, обеспечивает большую часть тепла. Располагается под камерой или в нижней части, мощность выше. Форма может быть другой, контактные стержни выходят в других точках.
Если заказывать по образцу — присылайте именно тот элемент, который сгорел. Верхний и нижний при внешней похожести почти всегда различаются мощностью и формой.
Как мы изготавливаем
Схема простая: клиент присылает фото и замеры, мы делаем эскиз, согласовываем, запускаем в производство. Никакого ожидания поставки из Китая, никаких промежуточных складов. Трубку из AISI 321 гнём на собственном оборудовании, набиваем магнезитом, завальцовываем нагревательную спираль по расчётной мощности, опрессовываем концы.
Срок изготовления — 7-14 рабочих дней от согласования замеров. Доставка СДЭК или ПЭК по всей России. К изделию прилагаем паспорт с указанием параметров и гарантия 12 месяцев.
На входящие заявки по промышленному жарочному оборудованию отвечаем сами, без менеджеров-посредников. Если параметры нестандартные или непонятные — созваниваемся и разбираемся вместе.
Частые ошибки при поиске замены
Самая распространённая — месяцами искать "точно такой же" ТЭН по артикулу или фото. Его нет в продаже. Не было 20 лет. Не появится.
Вторая ошибка — купить "похожий" ТЭН от другой духовки по форме, не замерив диаметр трубки. Оказывается, посадочные скобы под 8 мм, а ТЭН на 10 мм — и крепление не подходит.
Третья — пытаться установить элемент другой мощности без проверки проводки и термостата. Если штатная схема рассчитана на определённый ток — замена с отклонением мощности более 20% может дать проблемы с коммутационным оборудованием.
Правильный путь: снять старый ТЭН, сфотографировать, замерить, прислать нам. За 10 минут переговоров определимся с параметрами и дадим цену.
Нужен ТЭН для Онега ШЖЭ-1?
Пришлите фото и замеры сгоревшего элемента — рассчитаем и изготовим из нержавейки AISI 321 за 7-14 рабочих дней
