ТЭН на 15 кВт: технические условия изготовления

Q: Какой ток потребляет ТЭН 15 кВт при 220 В?

При напряжении 220 В ток составит I = P/U = 15000/220 = 68,2 А. Это промышленный уровень нагрузки — кабель должен быть не менее 16 мм² (медный), а автомат от 80 А.

Q: Можно ли подключить ТЭН 15 кВт к трёхфазной сети 380 В?

Да, и это предпочтительнее. При трёхфазном подключении 380 В ток фазы: I = P/(√3 × U) = 15000/(1,732 × 380) = 22,8 А. Достаточно кабеля 4 мм² на фазу и автомата 25 А.

Q: Из какого материала делать ТЭН 15 кВт для нагрева воды?

Для воды и пара стандарт — нержавеющая сталь AISI 304 (08Х18Н10). Для жёсткой воды с накипью или химических растворов лучше AISI 321 (12Х18Н10Т): стабильнее держит температуру до 850 °C при цикличном нагреве.

Q: Какая длина трубки нужна для ТЭН 15 кВт в воде?

При удельной поверхностной нагрузке 4 Вт/см² (вода) требуемая площадь поверхности — 3750 см². Для трубки диаметром 16 мм активная длина составит около 7,5 м. На практике это блок из нескольких параллельных элементов по 3–5 кВт каждый.

Q: Почему для масла нужна меньшая удельная нагрузка, чем для воды?

Масло хуже отводит тепло от поверхности трубки: коэффициент теплоотдачи у него в 5–10 раз ниже, чем у воды. При той же УПН, что и в воде, поверхность трубки перегревается, спираль перегорает. Поэтому для масла допустимая УПН — до 1,5 Вт/см², а для воздуха — до 1,5 Вт/см² (с принудительным обдувом).

68 ампер при 220 вольтах. Именно такой ток потребляет ТЭН мощностью 15 кВт на однофазной сети. Это уже не бытовой нагреватель, а промышленный элемент, где неправильно выбранный диаметр трубки или материал оболочки заканчивается перегоревшей спиралью через несколько сотен часов работы.

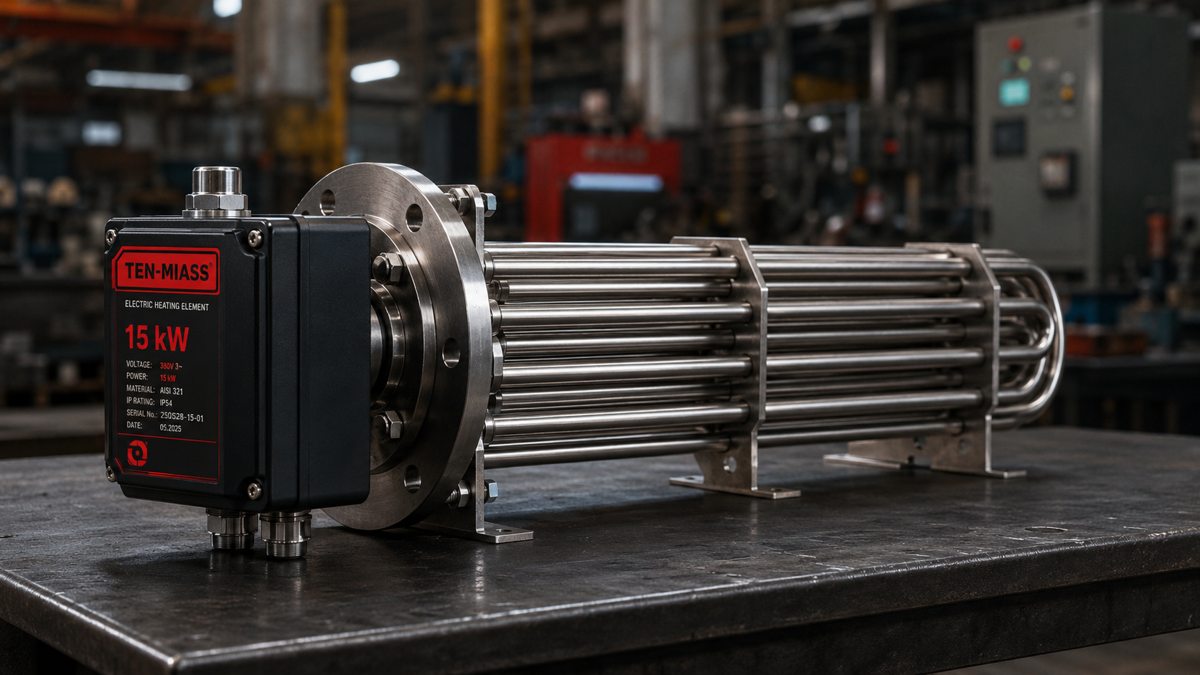

ТЭН на 15 кВт промышленный трубчатый электронагреватель

Где применяются ТЭН мощностью 15 кВт

Нагреватель такой мощности встречается там, где нужен быстрый разогрев большого объёма среды или поддержание высокой температуры при значительных теплопотерях:

промышленные водонагреватели и бойлеры от 500 л
паровые котлы и парогенераторы
нагрев масла в гидравлических системах и ваннах закалки
сушильные камеры и промышленные печи
прессы и термопластавтоматы (нагрев форм)
кровельные системы антиобледенения (группа элементов)

В большинстве этих применений 15 кВт реализуются не одним ТЭН, а блоком из нескольких параллельных элементов по 3–5 кВт. Это удобнее конструктивно и снижает требования к площади поверхности каждого отдельного элемента.

Электрические параметры: ток и кабельное сечение

Расчёт тока по закону Ома:

220 В (однофазная): I = P / U = 15 000 / 220 = 68,2 А
380 В (трёхфазная): I = P / (√3 × U) = 15 000 / (1,732 × 380) = 22,8 А на фазу

Сеть	Ток, А	Кабель (Cu), мм²	Автомат, А
220 В, 1 фаза	68,2	16 (минимум)	80
380 В, 3 фазы (звезда)	22,8 на фазу	4	25
380 В, 3 фазы (треугольник)	13,2 на фазу	2,5	16

При подключении к 220 В автомат 80 А и кабель 16 мм² — это нижний порог. На практике монтажники закладывают 25 мм² и автомат 100 А с запасом на пусковые токи и нагрев жил при длинной трассе.

Трёхфазное подключение 380 В предпочтительнее: ток в четыре раза меньше, кабель тоньше, потери на нагрев проводки ниже. Для вновь проектируемых установок выбор очевиден.

Удельная поверхностная нагрузка и расчёт длины трубки

Удельная поверхностная нагрузка (УПН) определяет, сколько ватт приходится на каждый квадратный сантиметр поверхности трубки. Это главный параметр долговечности ТЭН. Превышение УПН ведёт к перегреву оболочки, выгоранию спирали и отказу.

Среда нагрева	Макс. УПН, Вт/см²	Рекомендуемая УПН
Вода (проточная)	6,0	4,0
Вода (застойная/бойлер)	3,0	2,0–2,5
Масло (циркуляция)	2,0	1,0–1,5
Масло (застойное)	1,0	0,5–0,8
Воздух (принудительный обдув)	1,5	0,8–1,2
Воздух (свободная конвекция)	0,8	0,4–0,6

Расчёт требуемой площади поверхности

S = P / УПН = 15 000 Вт / 4 Вт/см² = 3 750 см² (вода, УПН = 4)

Расчёт активной длины трубки d = 16 мм

L = S / (π × d) = 3 750 / (3,14159 × 1,6 см) = ~746 см = 7,46 м

7,5 метра активной части в одном элементе конструктивно нереализуемо для большинства установок. Поэтому 15 кВт в воде компонуют как:

3 ТЭН по 5 кВт (каждый ~2,5 м, укладывается в фланец DN80–DN100)
5 ТЭН по 3 кВт (каждый ~1,5 м, компактный блок для бойлеров)

Для масла при УПН = 1,0 Вт/см² площадь уже 15 000 см², то есть суммарная длина трубок возрастает в 4 раза. Это прямо влияет на габариты ванны или фланцевого блока.

Материал оболочки трубки

Материал	Марка	Среда	Макс. t, °C
Сталь углеродистая	Ст10 / 10	Воздух, масло, сухие инертные среды	450
Нержавеющая	AISI 304 / 08Х18Н10	Вода, пар, слабокислые растворы	700
Нержавеющая стабилизированная	AISI 321 / 12Х18Н10Т	Агрессивные среды, пищевое, цикличный нагрев	850

Для ТЭН 15 кВт выбор между AISI 304 и AISI 321 не всегда очевиден. AISI 304 дешевле, однако при цикличном нагреве (включил/выключил по термостату сотни раз в сутки) карбиды хрома выпадают по границам зёрен и сталь теряет коррозионную стойкость. AISI 321 с добавкой титана этой проблемы не имеет. Для нагревателей в промышленных котлах с частыми циклами мы рекомендуем AISI 321.

Углеродистая сталь Ст10 применяется в маслонагревателях и воздушных каналах, где нет контакта с водой или химически агрессивной средой. Цена трубки из Ст10 ниже примерно вдвое по сравнению с нержавейкой.

Геометрия: диаметр и форма трубки

Патронные ТЭН мощностью 15 кВт в одном элементе обычно выполняют в диаметре 18–32 мм. Меньший диаметр даёт большую длину при той же площади поверхности, что усложняет укладку. Типовые конфигурации:

U-образная трубка с двумя выводами с одной стороны, удобна для фланцевых блоков
Прямая трубка с разносторонними выводами, применяется в проточных нагревателях
Спиральная навивка, применяется в ваннах для равномерного прогрева объёма

Форма трубки согласовывается по чертежу клиента. Производство ТЭН-Миасс работает с патронными элементами диаметром от 4 до 32 мм и длиной активной части до 6 000 мм.

Что нужно указать в заявке на ТЭН 15 кВт

Параметр	Пример
Мощность, кВт	15 (или 5 × 3 кВт)
Напряжение, В	380 (трёхфазное, звезда)
Диаметр трубки, мм	16 или 18
Длина активной части, мм	2 500
Материал оболочки	AISI 321
Нагреваемая среда	Вода (жёсткая, котёл)
Тип присоединения	Фланец DN100, U-образный
Количество, шт.	3

Если чертежа нет, инженеры ТЭН-Миасс помогут подобрать геометрию под ваш аппарат. Достаточно описать конструкцию нагревательного устройства и условия работы.

Частые вопросы

Какой ток потребляет ТЭН 15 кВт при 220 В?

I = P/U = 15 000/220 = 68,2 А. Кабель не менее 16 мм² (медный), автомат от 80 А. При трёхфазной сети 380 В ток фазы падает до 22,8 А, кабель 4 мм² достаточен.

Можно ли подключить ТЭН 15 кВт к трёхфазной сети 380 В?

Да, это предпочтительный вариант. Ток фазы: I = 15 000/(1,732 × 380) = 22,8 А. Для этого нагреватель выполняется в виде трёх элементов, каждый из которых подключается к своей фазе. Схема соединения — звезда или треугольник, зависит от номинального напряжения каждого элемента.

Из какого материала делать ТЭН 15 кВт для нагрева воды?

Для воды и пара стандарт — AISI 304 (08Х18Н10). Для жёсткой воды или частых термоциклов в котлах лучше AISI 321 (12Х18Н10Т): не подвержен межкристаллитной коррозии при цикличном нагреве до 850 °C.

Какая длина трубки нужна для ТЭН 15 кВт в воде?

При УПН = 4 Вт/см² и диаметре трубки 16 мм активная длина составляет ~7,5 м. На практике это три элемента по 5 кВт с длиной ~2,5 м каждый, объединённые в фланцевый блок.

За сколько дней изготовят ТЭН 15 кВт по чертежу?

Стандартный срок производства — 7–14 рабочих дней с момента согласования технического задания. Минимальная партия — 1 штука. Отправляем по всей России.

Почему для масла нужна меньшая удельная нагрузка, чем для воды?

Коэффициент теплоотдачи масла в 5–10 раз ниже, чем у воды. При той же УПН поверхность трубки перегревается, спираль быстро выходит из строя. Для масла допустимая УПН — до 1,5 Вт/см², для застойного масла — до 1,0 Вт/см².

Производим ТЭН любой мощности по чертежу клиента. Минимальная партия 1 шт., срок 7–14 рабочих дней.
